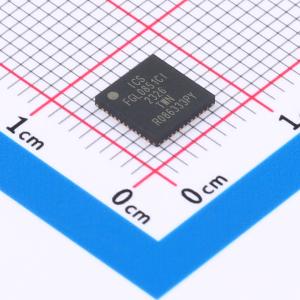

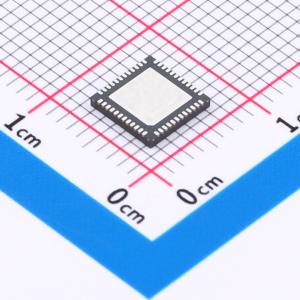

温馨提醒：图片仅供参考，商品以实物为准
9FGL0851CKILF
PCIe Gen1 - 5时钟发生器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 9FGL02x1/04x1/06x1/08x1 器件是一系列 3.3V PCIe Gen1 - 5 时钟发生器。有 2 输出、4 输出、6 输出和 8 输出版本可供选择，每个差分输出都有一个专用的 OE# 引脚，支持 PCIe CLKREQ# 功能。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- 9FGL0851CKILF
- 商品编号
- C1540707
- 商品封装
- VFQFPN-48(6x6)
- 包装方式
- 托盘
- 商品毛重
- 0.09克(g)
商品参数
参数完善中
商品概述
9FGL02x1/04x1/06x1/08x1 器件是一系列 3.3V PCIe Gen1 - 5 时钟发生器。有 2 输出、4 输出、6 输出和 8 输出版本可供选择，每个差分输出都有一个专用的 OE# 引脚，支持 PCIe CLKREQ# 功能。
商品特性
- 集成 100Ω 和 85Ω 系统端接，每个输出节省 4 个电阻
- 典型功耗 112 - 206 mW（3.3V 供电时）
- VDDIO 轨在可选的 1.05V 电压下可节省 35% 的功耗（仅适用于 9FGL06 和 9FGL08）
- 器件包含默认配置；无需 SMBus
- 可通过 SMBus 选择的特性，可根据客户需求进行优化：
- 输入极性和上拉/下拉电阻
- 输出压摆率和幅度
- 每个输出的输出阻抗（33Ω、85Ω 或 100Ω）
- 25MHz 输入频率
- OE# 引脚支持 PCIe CLKREQ# 功能
- 可通过引脚选择 SRnS 0%、CC 0% 和 CC/SRIS -0.5% 展频
- 可通过 SMBus 选择 CC/SRIS -0.25% 展频
- CC/SRIS 展频设置之间的干净切换；DIF 输出在 PLL 锁定前被阻断；系统启动干净
- 两个可选的 SMBus 地址
- 节省空间的封装：
- 4 × 4 mm 24-VFQFPN（9FGL02x1）
- 5 × 5 mm 32-VFQFPN（9FGL04x1）
- 5 × 5 mm 40-VFQFPN（9FGL06x1）
- 6 × 6 mm 48-VFQFPN（9FGL08x1）
应用领域
- 服务器/高性能计算
- nVME 存储
- 网络
- 加速器
- 工业控制
