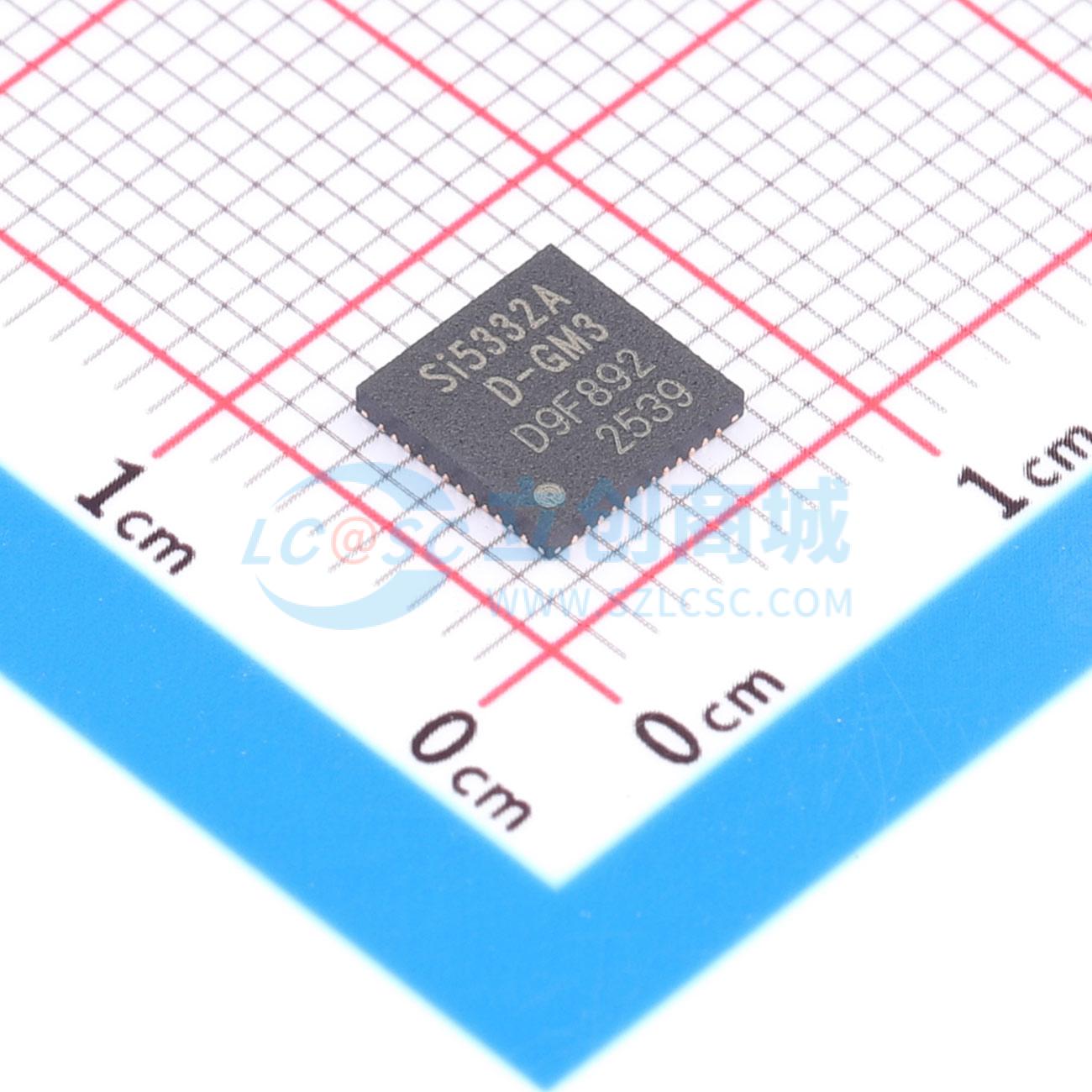

SI5332A-D-GM3R实物图

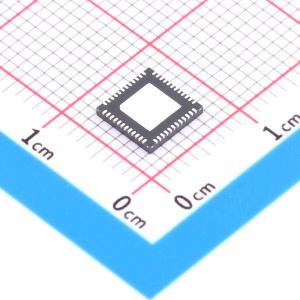

  • SI5332A-D-GM3R商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SI5332A-D-GM3R

SI5332A D GM3R

SMT扩展库SMT补贴嘉立创PCB免费打样
商品型号
SI5332A-D-GM3R
商品编号
C1537476
商品封装
QFN-48-EP(6x6)​
包装方式
编带
商品毛重
0.001克(g)

商品参数

属性参数值
商品目录时钟发生器/频率合成器/PLL
接口类型I2C
最大输出频率250MHz
属性参数值
工作电压1.8V~3.3V
输出通道数12
工作温度-40℃~+85℃

商品特性

  • 任意频率的6/8/12输出可编程时钟发生器
  • 提供三种不同的封装尺寸,支持不同组合的输出时钟和用户可配置的硬件输入引脚
    • 32引脚,最多6个输出
    • 40引脚,最多8个输出
    • 48引脚,最多12个输出
  • MultiSynth技术可在任何输出上实现高达250 MHz的任意频率合成
  • 高度可配置的输出路径,具有交叉点多路复用器
  • 最多三个独立的小数合成输出路径
  • 最多五个独立的整数分频器
  • 嵌入式50 MHz晶体选项
  • 输入频率范围
    • 外部晶体:16至50 MHz
    • 差分时钟:10至250 MHz
    • LVCMOS时钟:10至170 MHz
  • 输出频率范围
    • 差分:5至333.33 MHz
    • LVCMOS:5至170 MHz
  • 用户可配置每个输出的时钟输出信号格式:LVDS、LVPECL、HCSL、LVCMOS
  • 支持多配置文件
  • 温度范围:-40至+85°C
  • 下降和中心扩展频谱
  • RoHS-6合规
  • 整数输出频率高达333.33 MHz
  • 两个独立的小数合成输出路径
  • 输入频率范围
    • 外部晶体:16至50 MHz
    • 差分时钟:10至250 MHz
    • LVCMOS时钟:10至170 MHz
  • 输出频率范围
    • 差分:5至333.33 MHz
    • LVCMOS:5至170 MHz
  • 低相位抖动
    • 175 fs RMS(嵌入式晶体)
    • 190 fs RMS(外部晶体)
  • PCIe Gen1/2/3/4,SRIS合规
  • 1.8 V,2.5 V,3.3 V核心VDD
  • 可调输出-输出延迟
  • 独立无毛刺即时输出频率变化
  • 非常低的功耗
  • 每个输出组的独立输出电源引脚
    • 1.8 V,2.5 V,或3.3 V差分
    • 1.5 V,1.8 V,2.5 V,3.3 V LVCMOS
  • 可编程扩展频谱
    • 从0.1%到2.5%,步长为0.01%,在30至33 kHz之间
  • 集成电源滤波
  • 串行接口:I2C
  • ClockBuilder Pro软件工具简化设备配置并分配自定义零件号
  • 工作温度范围:-40至+85°C
  • RoHS-6合规

应用领域

  • 服务器、存储、搜索加速
  • 通信
  • 以太网交换机、路由器
  • 广播视频
  • 微基站、移动回传/前传
  • 测试和测量
  • 打印影像
  • 工业、嵌入式计算

数据手册PDF

优惠活动

购买数量

(1000个/圆盘,最小起订量 1 个)
起订量:1 个1000个/圆盘

总价金额:

0.00

近期成交0
