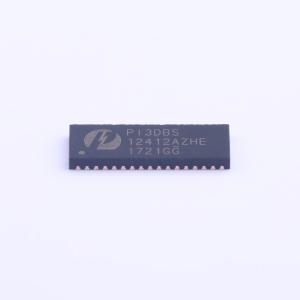

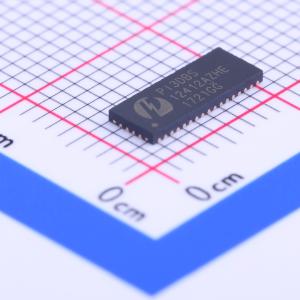

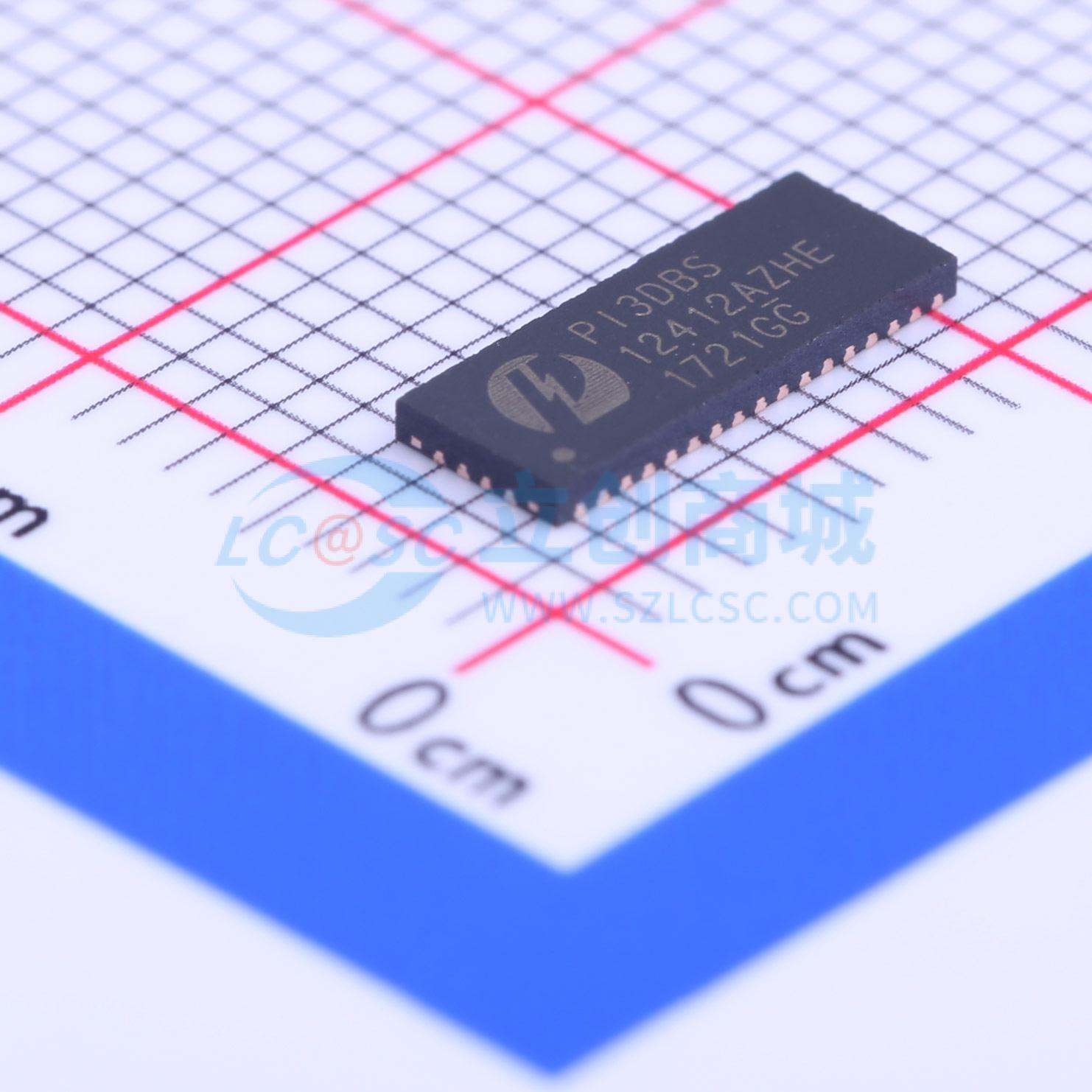

PI3DBS12412AZHE
3.3V, 10-12Gbps 2-Lane 2:1 Mux/De-Mux 开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 3.3V, 10-12Gbps 2-Lane 2:1 Mux/De-Mux 开关，支持SAS 3.0、Thunderbolt信号、10Gbps以太网和USB 3.1。
- 品牌名称
- DIODES(美台)
- 商品型号
- PI3DBS12412AZHE
- 商品编号
- C151441
- 商品封装
- TQFN-42
- 包装方式
- 编带
- 商品毛重
- 2.273克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.3V | |
| 工作温度 | -40℃~+85℃ | |
| 带宽 | 11.3GHz |
商品概述
PI3DBS12412A是一款8通道至4通道差分通道复用器/解复用器开关。该解决方案可切换多种信号类型，数据速率高达12Gbps。采用独特的设计技术，将开关的阻抗降至最低，使通过开关的衰减最小。这种独特的设计技术还针对雷电接口（Thunderbolt）和SAS 3.0信号进行了布局优化，可将通道间的偏斜以及高速信号所需的通道间串扰降至最低。
商品特性
- 4个差分通道，2:1复用器/解复用器
- 适用于SAS 3.0应用，数据速率高达12Gbps
- 兼容雷电接口信号，速率为10.3125Gbps
- 支持10Gbps以太网、USB 3.1
- 双向操作
- 3dB带宽：11.3 GHz
- 低比特间偏斜，典型值为1ps
- 低通道间偏斜，典型值为7ps
- 低插入损耗：@5 GHz时为 -1.4dB，@6 GHz时为 -1.5dB
- 回波损耗：@5 GHz时为 -19.3dB，@6 GHz时为 -17.3dB
- 低串扰：@6 GHz时为 -30.5dB
- 低关断隔离度：@6 GHz时为 -17.1dB
- 低功耗，典型值为 -400μA
- 电源电压3.3V
- 工业温度范围：-40℃至85℃
- 静电放电（ESD）防护 - 人体模型（HBM）2KV
- 封装（无铅环保）：– 42引脚，TQFN（ZH42），3.5x9mm – 40引脚，TQFN（ZL40），3x6mm
应用领域
- 路由高速差分信号，如雷电接口（Thunderbolt）、10吉比特以太网、PCI-Express 3.0、SAS 3.0和USB 3.1。
