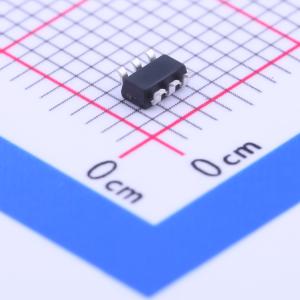

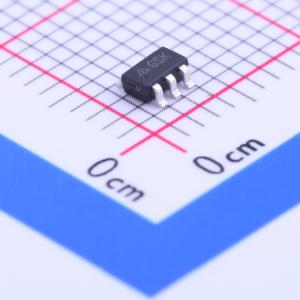

AP9101CK6-ADTRG1

AP9101C是一款专为锂离子/锂聚合物可充电电池开发的保护IC，具备高精度电压检测电路。 AP9101C可通过检测过充电电压、过放电电压、过充电电流、过放电电流及其他异常情况，并关断外部MOSFET开关，实现对电池的保护功能。 AP9101C还内置了固定时间电路（无需外部电容），使用较少的外部元件即可构成保护电路。 AP9101C采用标准的SOT25和SOT26封装。

• 低电流消耗（+25°C）
  • 工作模式：3.0μA（典型值），VDD = 3.5V
  • 掉电模式：0.01μA（典型值）
• 高精度电压检测电路（+25°C）
  • 过充电检测电压：3.5V至4.5V（5mV步进），精度±25mV
  • 过充电滞后电压范围：0.1V至0.4V（50mV步进），精度±50mV
  • 过放电检测电压：2.0V至3.4V（10mV步进），精度±35mV
  • 过放电滞后电压范围：0V至0.7V（40mV步进），精度±65mV
  • 放电过电流检测电压：0.05V至0.32V（10mV步进），精度±15mV
  • 短路电流检测电压：0.45V至0.7V（50mV步进），精度±100mV
  • 充电过电流检测电压：-0.2V至-0.05V（10mV步进），精度±15mV
  • 过充电器检测电压：8.0V（固定），精度±2V
  • 过充电器释放电压：7.3V（固定），精度±2V
• 内置固定检测延迟时间（+25°C）：精度±20%
• 掉电模式可选：可用/不可用
• 0V电池充电功能可选：可用/不可用
• 过充电保护模式：释放高压
• CMOS工艺：VDD和VM引脚之间最高承受30V电压
• 完全无铅且完全符合RoHS标准
• 无卤素和锑，“绿色”器件

• 锂离子电池组
• 锂聚合物电池组
