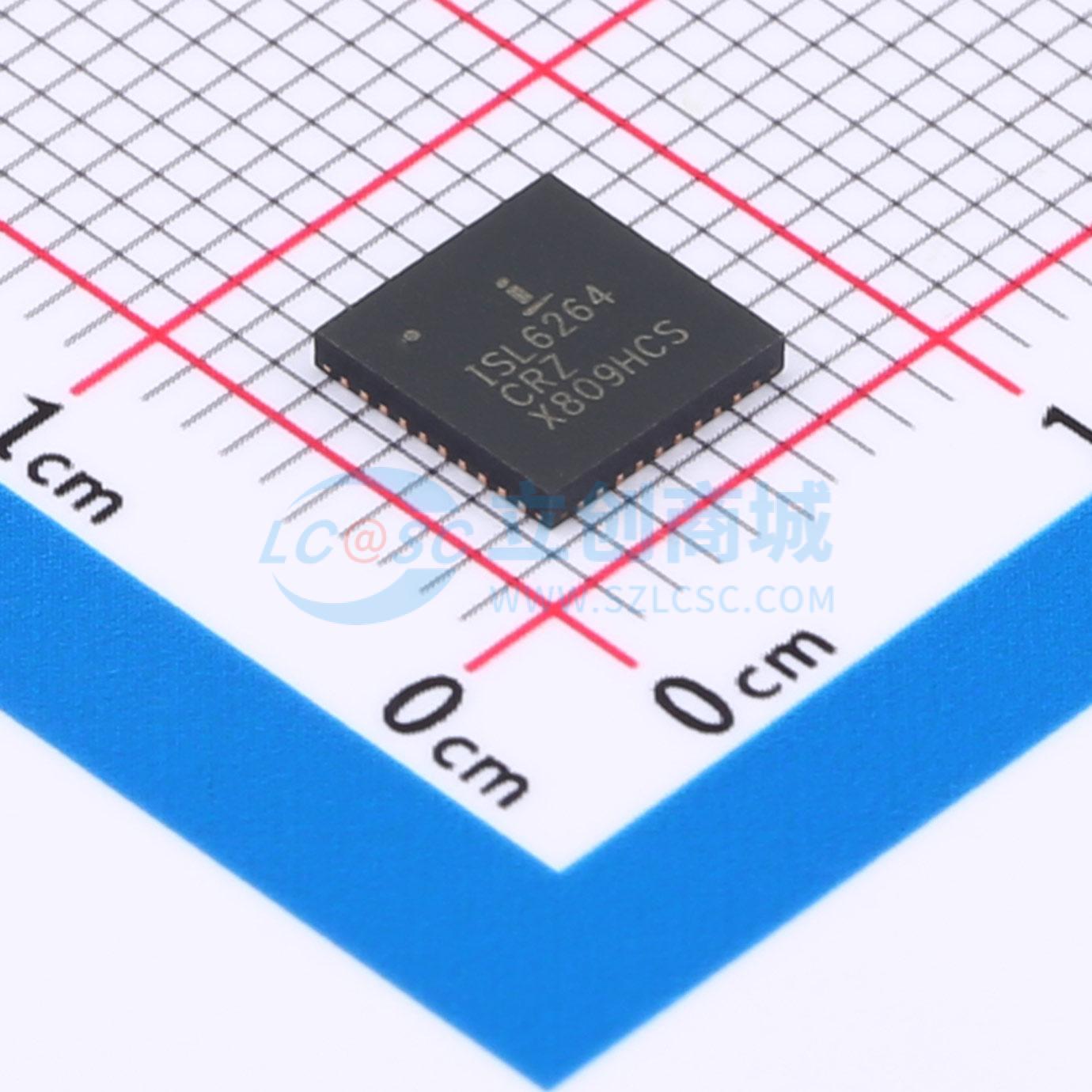

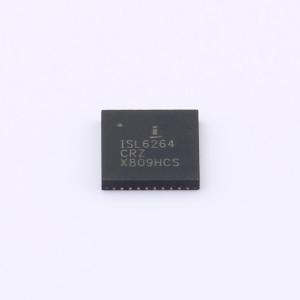

ISL6264CRZ

两相核心控制器，适用于AMD移动Turion CPU

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISL6264是一款带有嵌入式栅极驱动器的双相降压控制器。双相降压控制器使用两个交错的通道，有效地将输出电压纹波频率加倍，从而减少输出电压纹波幅度，并且使用更少的组件、降低组件成本、减少功耗和减小占用面积。ISL6264也可以配置为单相控制器，适用于低功耗CPU应用。ISL6264的核心是Intersil的专利R³技术（Robust Ripple Regulator调制器）。与传统的多相降压调节器相比，R³技术具有最快的瞬态响应。这是由于在负载瞬变期间，R³调制器可以命令可变开关频率。为了延长电池寿命，ISL6264支持通过自动启用不同的操作模式来实现更深睡眠模式的PSI_L。在主动模式下的重负载操作时，调节器命令双相连续导通模式（CCM）操作。当在更深睡眠模式下断言PSI_L时，ISL6264平滑地禁用一个相位，并以单相二极管仿真模式（DE）运行，以在轻负载下最大化效率。一个6位数模转换器（DAC）允许动态调整核心输出电压，范围从0.375V到1.55V。ISL6264在主动模式下实现了0.5%的核心输出电压系统精度。提供了一个单位增益差分放大器用于远程CPU芯片检测。这使得能够根据AMD移动CPU规范准确测量和调节CPU芯片上的电压。电流检测可以通过无损耗电感DCR检测或精密电阻检测实现。单个NTC热敏电阻网络对DCR变化的增益和时间常数进行热补偿。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL6264CRZ
商品编号: C1530683
商品封装: QFN-40-EP(6x6)
包装方式: 管装
商品毛重: 0.18克(g)

商品参数

商品概述

ISL6264是一款集成栅极驱动器的两相降压控制器。该两相降压控制器采用两个交错通道，可有效使输出电压纹波频率翻倍，从而用更少的元件、更低的元件成本、更低的功耗和更小的占位面积来降低输出电压纹波幅度。ISL6264也可配置为用于低功耗CPU应用的单相控制器。 ISL6264的核心是获得专利的R³技术，即英特矽尔（Intersil）的稳健纹波调节器调制器。与传统的多相降压稳压器相比，R³技术具有最快的瞬态响应。这是因为R³调制器在负载瞬变期间可控制可变开关频率。为延长电池续航时间，ISL6264通过自动启用不同的工作模式，支持PSI_L以实现更深的睡眠模式。在主动模式的重载运行时，稳压器控制两相连续导通模式（CCM）运行。当在更深的睡眠模式下使能PSI_L时，ISL6264会平稳地停用一相，并以单相二极管仿真模式（DE）运行，以在轻载时实现最高效率。一个6位数模转换器（DAC）允许将核心输出电压在0.375V至1.55V之间进行动态调整。ISL6264在主动模式下可实现核心输出电压在整个温度范围内0.5%的系统精度。提供一个单位增益差分放大器用于远程CPU管芯感测。这允许根据AMD移动CPU规格精确测量和调节CPU管芯上的电压。电流感测可使用无损电感DCR感测或精密电阻感测来实现。单个NTC热敏电阻网络可对DCR变化的增益和时间常数进行热补偿。

商品特性

精密两相核心电压稳压器 - 整个温度范围内系统精度达0.5%
带可调负载线和偏移的电压定位
具有2A驱动能力的内部栅极驱动器
动态相位增加/减少
差分电流感测：DCR或电阻
微处理器电压识别输入 - 6位VID输入 - 以25mV为步长从0.775V至1.55V - 以12.5mV为步长从0.375V至0.7625V
可调参考电压偏移
音频滤波器启用/禁用
用户可编程开关频率
差分远程CPU管芯电压感测
静态和动态均流
过压、欠压和过流保护
无铅（符合RoHS标准）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	5V~25V
	输出电压	375mV~1.55V
	开关频率	200kHz~500kHz

	属性	参数值
	工作温度	-10℃~+100℃@(TA)；-10℃~+125℃@(TJ)
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
