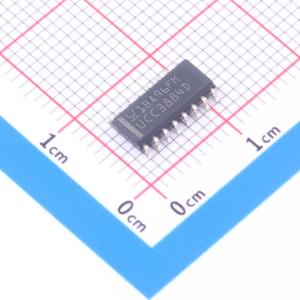

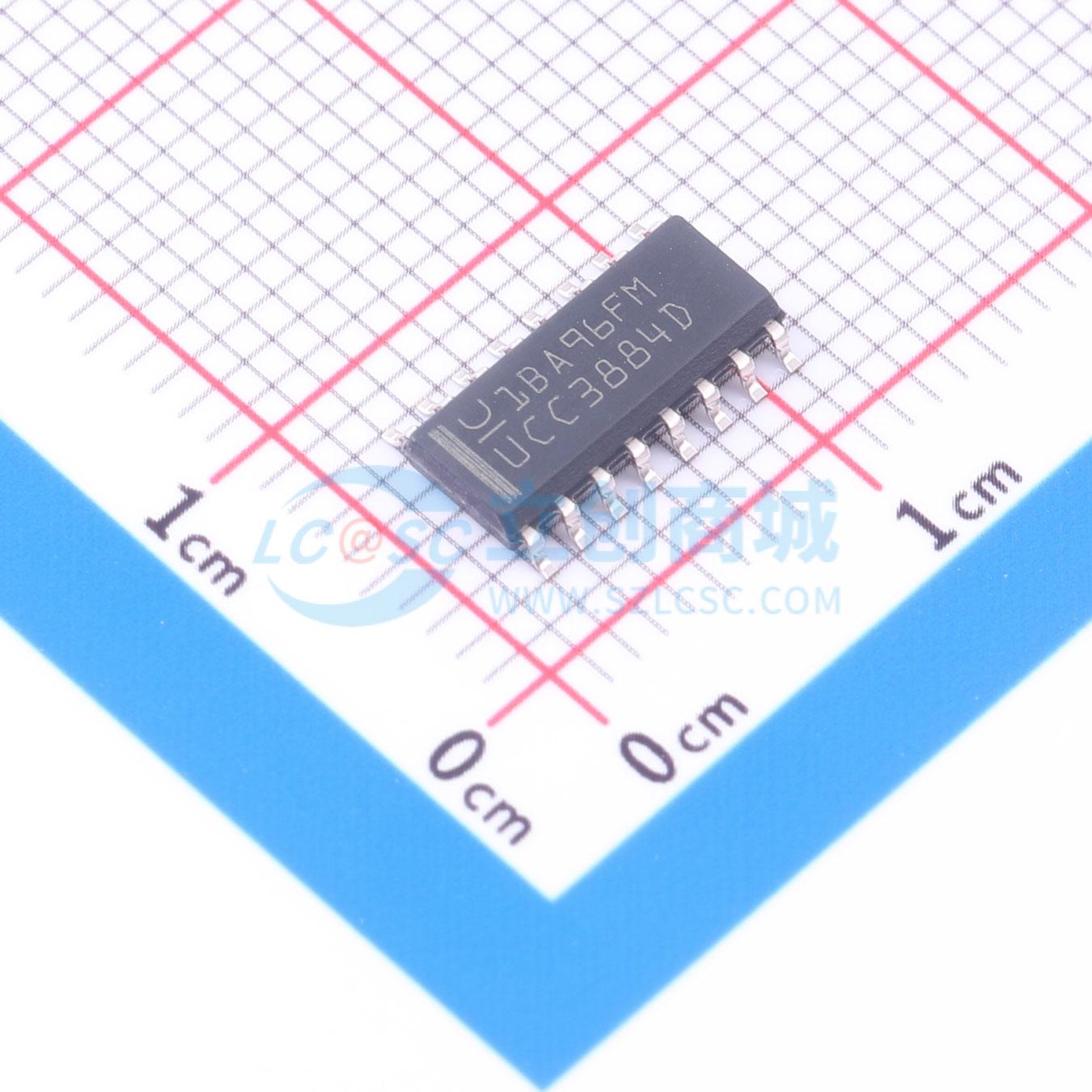

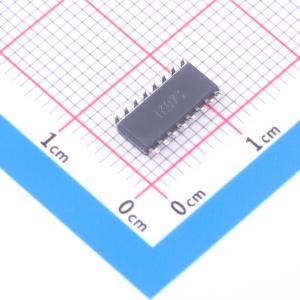

UCC3884D

UCC3884是一款高性能电流模式PWM控制器，适用于单端开关模式电源。该芯片采用了频率折返方案，当输出电压低于预设值时，振荡器频率会降低。这种技术可降低在输出短路或过载情况下流入低阻抗负载的平均输出电流。在高频转换器中，由于传播延迟和开关关断时间会限制最小占空比，因此过大的短路电流更为常见。精确的伏秒钳位可在输入电压或负载瞬变时限制占空比，防止变压器饱和。伏秒钳位还可与外部过压保护电路配合使用，以应对诸如电流检测断开或电流互感器饱和等故障情况。 频率折返、伏秒钳位、逐周期电流限制和过流关断功能为峰值电流模式脉宽调制器提供了丰富的保护特性。

• 频率折返：在故障条件下降低工作频率
• 精确的可编程伏秒钳位
• 可编程最大占空比钳位
• 振荡器同步
• 过流保护
• 带完全软启动的关断功能
• 宽增益带宽放大器（GBW >2.5 MHz）
• 电流模式工作
• 精密5V基准电压源
