ISL8121IRZ

ISL8121是一款两相降压PWM控制器，输入电压范围为3V至20V，集成了MOSFET驱动器。它可为负载点及其他需要高效紧凑实现方案的大电流应用提供精确的电压调节。多相降压转换器架构采用交错时序来倍增通道纹波频率，借助纹波抵消效应，允许使用更小的滤波电感，并降低输入和输出纹波电流。更低的纹波意味着所需的输入和输出电容更少。由于效率更高且功耗降低，可使用更小、成本更低的晶体管。 ISL8121提供内部0.6V参考电压，系统调节精度为±0.8%（工业温度范围），还具备可选的外部参考输入和用户可调的开关频率。针对远程电压感测功能的单位增益差分放大器可增强调节性能。当输出电压处于调节窗口内时，会发出电源良好信号（PGD）。具有可选外部连接功能的内部并联稳压器可扩展工作输入电压范围。对于需要电压跟踪或排序的应用，ISL8121提供了多种选择，包括同步、比例或偏移跟踪，以及顺序启动，可针对广泛的应用进行用户调整。 其他特性包括过压和过流保护。过流保护可针对各种应用进行定制，无需额外的元件。ISL8121采用节省成本和空间的rDS(ON)感测技术，用于通道电流平衡、动态电压定位和过流保护。集成的电流平衡控制系统可实现自动且精确的通道电流平衡。

• 集成两相电源转换
• 精确的输出电压调节 - 全温度范围（工业级）系统精度±0.8% - 差分远程电压感测，提高电压感测精度
• 并联稳压器，实现宽输入电源转换 - 5V及更高偏置 - 高达20V的降压转换
• 精确的通道电流共享 - 无损rDS(ON)电流采样
• 集成高驱动能力的4A驱动器
• 0.6V内部参考电压
• 全频谱电压跟踪 - 同步、比例或偏移
• 顺序启动控制
• 每相可选开关频率高达2MHz
• 快速瞬态恢复时间
• 过流保护
• 过压保护
• 能够在预偏置负载下启动

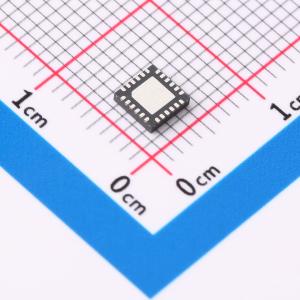

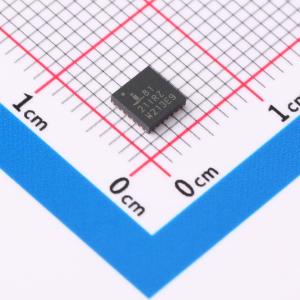

• QFN封装： - QFN - 符合JEDEC PUB95 MO - 220标准 - QFN - 四方扁平无引脚 - 封装外形 - 接近芯片级封装尺寸，提高PCB效率且外形更薄
• 提供无铅产品（符合RoHS标准）

• 通用大电流DC/DC转换器
• 大电流、低电压FPGA/ASIC DC/DC转换器
• 电信系统
