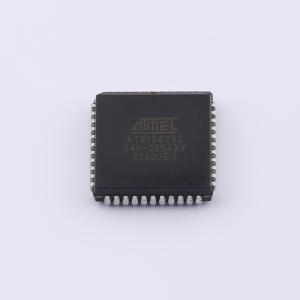

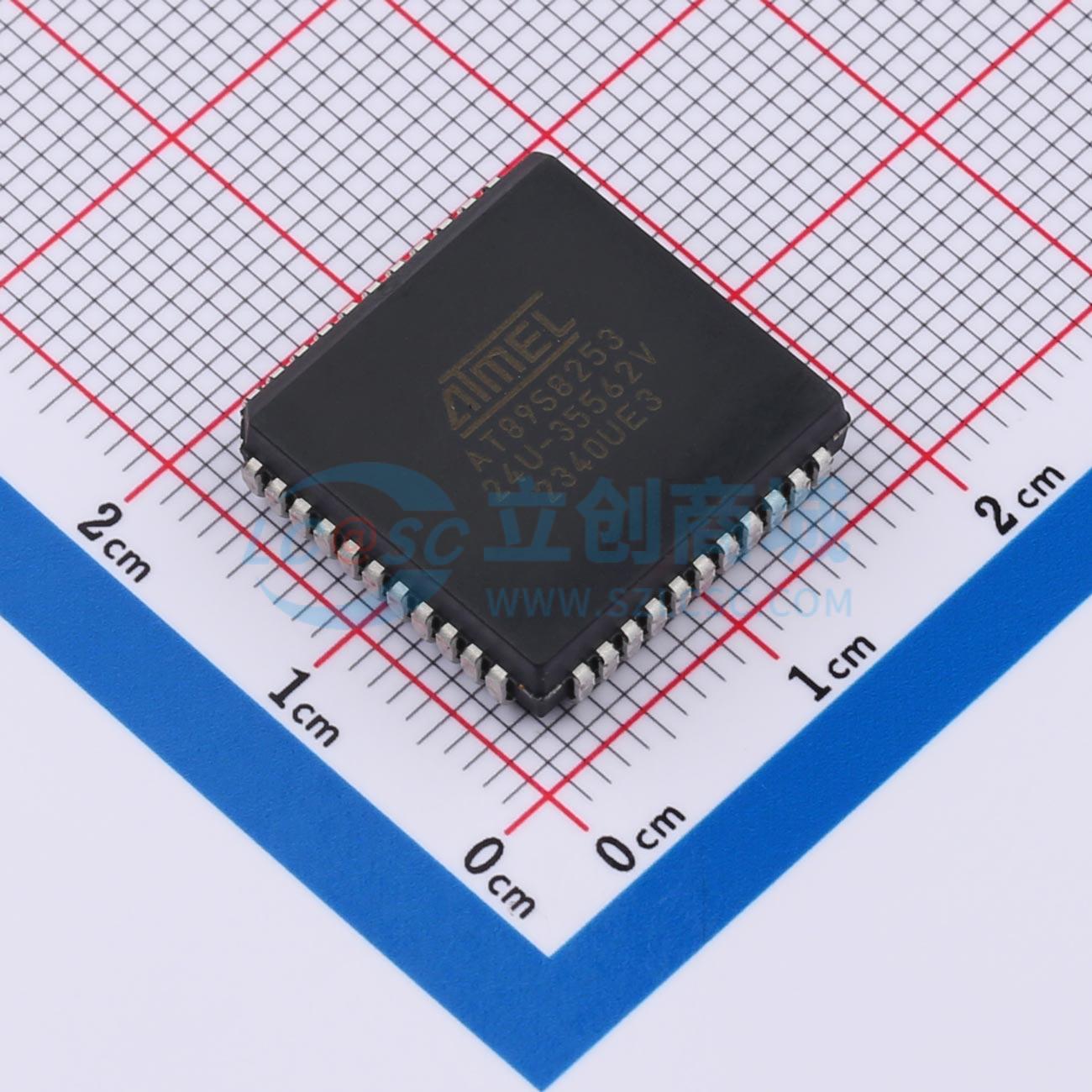

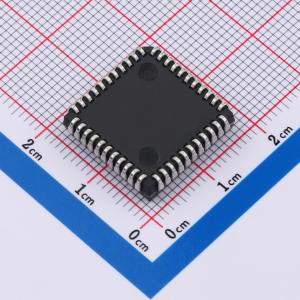

温馨提醒：图片仅供参考，商品以实物为准

AT89S8253-24JU

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AT89S8253 是一款低功耗、高性能的 CMOS 8 位微控制器，带有 12K 字节的系统内可编程 (ISP) Flash 程序存储器和 2K 字节的 EEPROM 数据存储器。该器件采用 Atmel 的高密度非易失性存储器技术制造，并与工业标准 MCS-51 指令集和引脚布局兼容。片上可下载 Flash 允许通过 SPI 串行接口或传统的非易失性存储器编程器在系统中重新编程程序存储器。通过将多功能 8 位 CPU 与单片芯片上的可下载 Flash 结合在一起，Atmel AT89S8253 成为一种强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。AT89S8253 提供以下标准功能：12K 字节的系统内可编程 Flash，2K 字节的 EEPROM，256 字节的 RAM，32 条 I/O 线，可编程看门狗定时器，两个数据指针，三个 16 位定时器/计数器，六向量四级中断结构，全双工串行端口，片上振荡器和时钟电路。此外，AT89S8253 设计有静态逻辑，可在零频率下运行，并支持两种软件可选的节能模式。空闲模式停止 CPU，但允许 RAM、定时器/计数器、串行端口和中断系统继续运行。掉电模式保存 RAM 内容，但冻结振荡器，禁用所有其他芯片功能，直到下一个外部中断或硬件复位。片上 Flash/EEPROM 可通过 SPI 串行接口访问。保持 RESET 有效会强制 SPI 总线进入串行编程接口，并允许对程序存储器进行写入或读取操作，除非激活了一个或多个锁定位。
品牌名称: MICROCHIP(美国微芯)
商品型号: AT89S8253-24JU
商品编号: C1527379
商品封装: PLCC-44(16.6x16.6)
包装方式: 管装
商品毛重: 3.666667克(g)

商品参数

商品概述

AT89S8253 是一款低功耗、高性能的 CMOS 8 位微控制器，带有 12K 字节的系统内可编程 (ISP) Flash 程序存储器和 2K 字节的 EEPROM 数据存储器。该器件采用 Atmel 的高密度非易失性存储器技术制造，并与工业标准 MCS-51 指令集和引脚布局兼容。片上可下载 Flash 允许通过 SPI 串行接口或传统的非易失性存储器编程器在系统中重新编程程序存储器。通过将多功能 8 位 CPU 与单片芯片上的可下载 Flash 结合在一起，Atmel AT89S8253 成为一种强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。

AT89S8253 提供以下标准功能：12K 字节的系统内可编程 Flash，2K 字节的 EEPROM，256 字节的 RAM，32 条 I/O 线，可编程看门狗定时器，两个数据指针，三个 16 位定时器/计数器，六向量四级中断结构，全双工串行端口，片上振荡器和时钟电路。此外，AT89S8253 设计有静态逻辑，可在零频率下运行，并支持两种软件可选的节能模式。空闲模式停止 CPU，但允许 RAM、定时器/计数器、串行端口和中断系统继续运行。掉电模式保存 RAM 内容，但冻结振荡器，禁用所有其他芯片功能，直到下一个外部中断或硬件复位。

片上 Flash/EEPROM 可通过 SPI 串行接口访问。保持 RESET 有效会强制 SPI 总线进入串行编程接口，并允许对程序存储器进行写入或读取操作，除非激活了一个或多个锁定位。

商品特性

兼容MCS-51产品
12K字节的系统内可编程（ISP）Flash程序存储器
- 用于程序下载的SPI串行接口
- 耐久性：10,000次写/擦除循环
2K字节EEPROM数据存储器
- 耐久性：100,000次写/擦除循环
64字节用户签名数组
2.7V至5.5V工作电压范围
完全静态操作：0 Hz至24 MHz（在x1和x2模式下）
三级程序存储器锁定
256 x 8位内部RAM
32个可编程I/O线
三个16位定时器/计数器
九个中断源
增强型UART串行端口，具有帧错误检测和自动地址识别功能
增强型SPI（双写/读缓冲）串行接口
低功耗空闲和掉电模式
从掉电模式中断恢复
可编程看门狗定时器
双数据指针
断电标志
灵活的ISP编程（字节和页模式）
- 页模式：代码存储器每页64字节，数据存储器每页32字节
四级增强型中断控制器
可编程和可熔断的x2时钟选项
内部上电复位
42引脚PDIP封装选项，减少EMC辐射
绿色（无铅/无卤素）封装选项

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(27个/管，最小起订量 1 个)

个

起订量：1 个27个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	51家族
	CPU最大主频	24MHz
	CPU位数	8 Bit
	程序存储容量	12KB
	程序存储器类型	FLASH

	属性	参数值
	RAM容量	256Byte
	EEPROM容量	2KB
	I/O数量	32
	振荡器类型	外置
	工作电压	2.7V~5.5V
	工作温度	-40℃~+85℃
