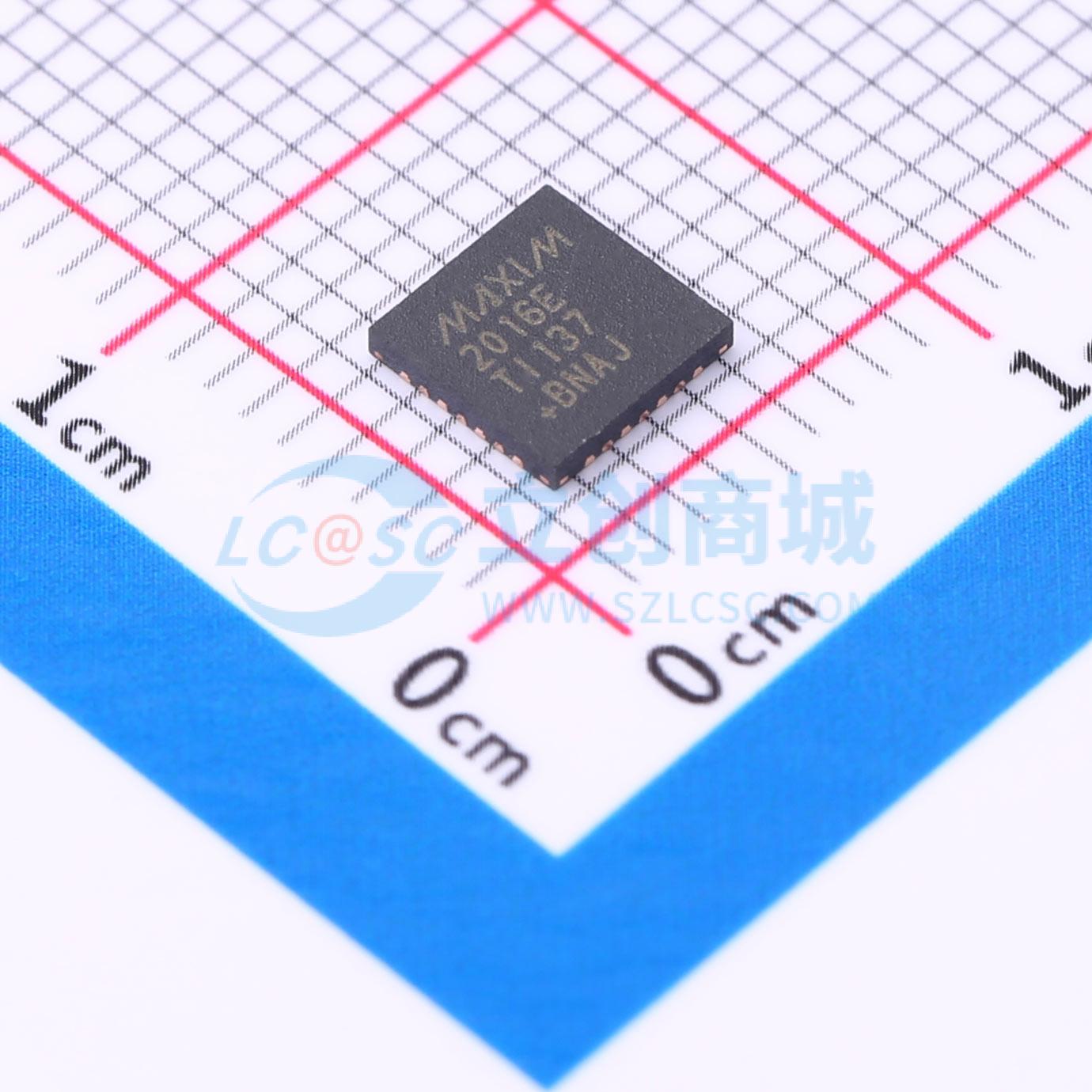

MAX2016ETI+

LF至2.5GHz双对数检测器/控制器用于功率、增益和VSWR测量

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LF至2.5GHz、双路对数检测器/控制器，用于功率、增益和VSWR测量、双通道RF功率检测器，900MHz频点提供80dB动态范围
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX2016ETI+
商品编号: C1525975
商品封装: VQFN-28-EP(5x5)
包装方式: 管装
商品毛重: 0.14克(g)

商品参数

商品概述

MAX2016双对数检测器/控制器是一款完全集成的系统，旨在测量和比较两个输入射频（RF）信号的功率、增益/损耗和电压驻波比（VSWR）。两个差分RF输入端口上的内部宽带阻抗匹配功能，可同时监测从低频到2.5GHz的信号。 MAX2016采用一对对数放大器来检测和比较两个RF输入信号的功率电平。该器件在内部将一个功率电平减去另一个功率电平，以提供与功率差（增益）成正比的直流输出电压。通过监测与任何给定负载相关的入射和反射功率电平，MAX2016还可以测量RF信号的回波损耗/VSWR。利用片上比较器、或门和2V参考电压，可轻松实现窗口检测器。这种电路组合可在测量的增益超出可编程范围时自动发出指示。因此，可以实现报警监测，以检测高VSWR状态（如负载开路或短路）。 MAX2016由单一的+2.7V至+5.25V电源供电，工作温度范围为扩展的-40℃至+85℃。MAX2016采用节省空间的5mm×5mm、28引脚薄型QFN封装。

商品特性

完整的增益和VSWR检测器/控制器
双通道RF功率检测器/控制器
低频至2.5GHz频率范围
出色的温度稳定性
高达80dB的动态范围
2.7V至5.25V电源电压范围
内部2V参考电压
电源和温度变化时缩放稳定
带误差输出的控制器模式
采用5mm x 5mm、28引脚薄型QFN封装

应用领域

回波损耗/VSWR测量
双通道RF功率测量
双通道精密自动增益控制（AGC）/RF功率控制
RF信号的对数比功能
远程系统监控和诊断
RF/IF功率放大器（PA）线性化

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RF检波器
	频率	100kHz~2.5GHz
	输入范围	-70dBm~10dBm

	属性	参数值
	工作电压	2.7V~5.25V
	工作电流	43mA
	工作温度	-40℃~+85℃
