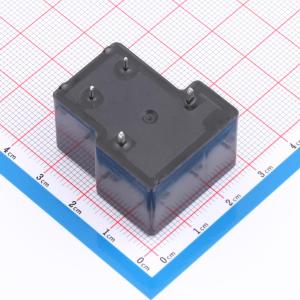

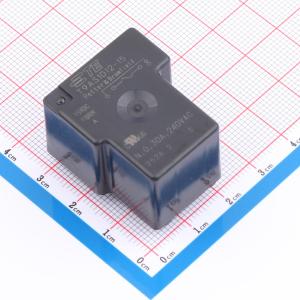

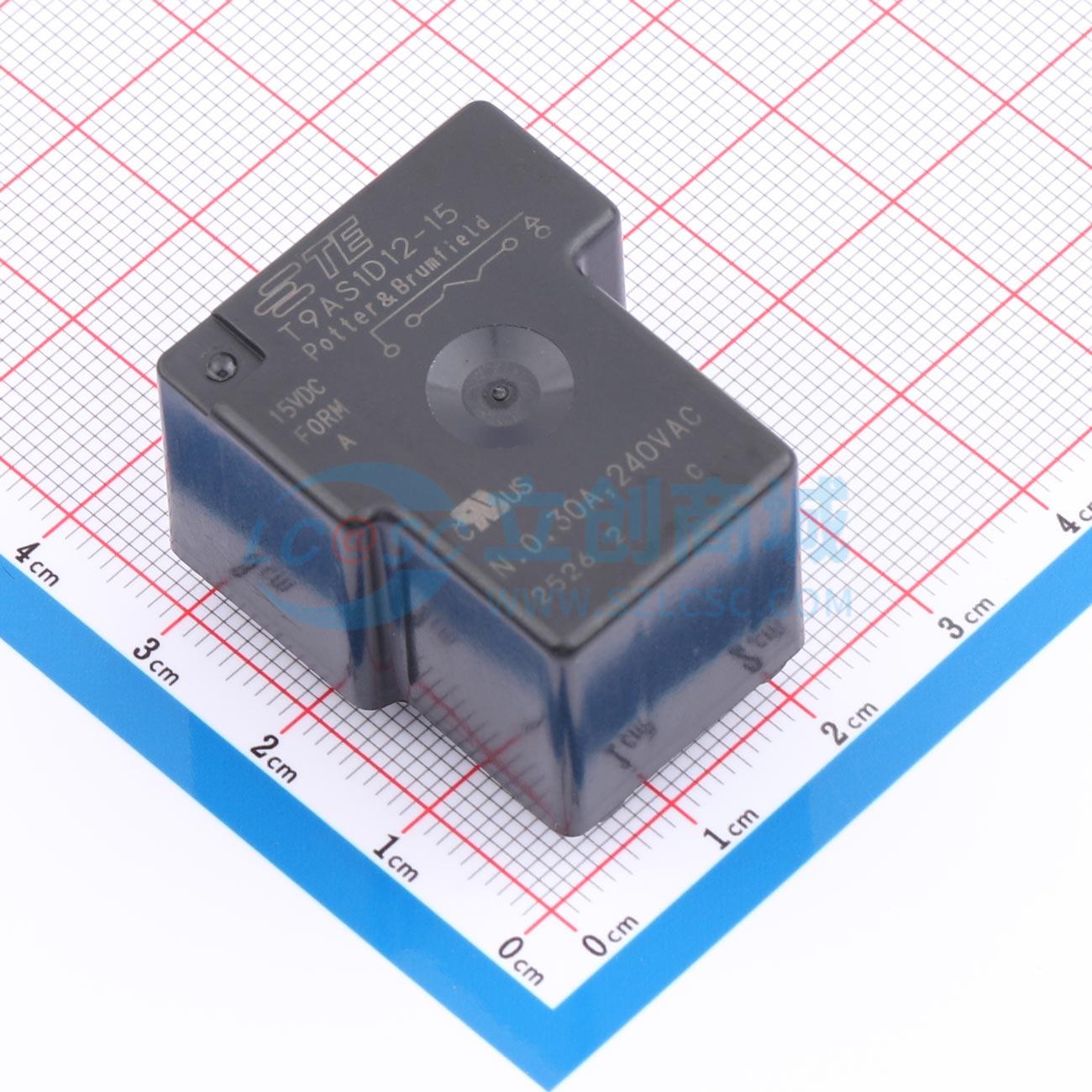

T9AS1D12-15
无锁存 直流线圈通用功率继电器，支持PCB或面板安装，有塑料密封外壳可选
- 商品型号
- T9AS1D12-15
- 商品编号
- C1524740
- 商品封装
- 插件,27.4x32.5mm
- 包装方式
- 袋装
- 商品毛重
- 1.629克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 15V | |
| 触点形式 | 一组常开:1A(单刀单掷-常开) | |
| 引脚数 | - | |
| 触点容量(电阻负载) | 25A@240VAC | |
| 最大切换电压 | 277V@AC | |
| 额定线圈功率 | 1W | |
| 触点材料 | AgCdO | |
| 最大切换电流 | 30A |
| 属性 | 参数值 | |
|---|---|---|
| 线圈类型 | - | |
| 线圈电阻 | 225Ω | |
| 接触电阻 | 75mΩ | |
| 动作时间 | 15ms | |
| 释放时间 | 15ms | |
| 工作温度 | -55℃~+85℃ | |
| 长度 | 32.5mm | |
| 宽度 | 27.4mm | |
| 高度 | 20.4mm |
