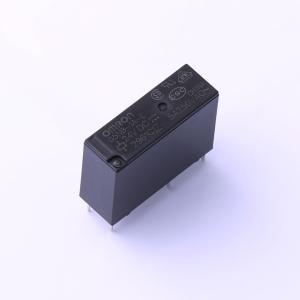

G5NB-1A-E DC24

G5NB-1A-E DC24

SMT扩展库

品牌名称OMRON(欧姆龙)
商品型号
G5NB-1A-E DC24
商品编号
C1524496
商品封装
插件,7x20.4mm
包装方式
托盘
商品毛重
4.19克(g)

	属性	参数值
	商品目录	功率继电器
	线圈电压	24V
	触点形式	一组常开:1A(单刀单掷-常开)
	引脚数	4
	触点容量(电阻负载)	3A@30VDC；5A@250VAC
	最大切换电压	250V@AC；30V@DC
	额定线圈功率	200mW
	触点材料	银合金(无镉)

	属性	参数值
	最大切换电流	5A
	线圈类型	无极性-单线圈
	线圈电阻	2.88kΩ
	接触电阻	100mΩ
	动作时间	10ms
	释放时间	10ms
	工作温度	-40℃~+85℃

详细信息
文档
参考设计

详细信息

系列说明

G5NB 系列特性：

采用高功率(200mW)电磁回路，实现高灵敏度

标准型号符合UL/CSA/VDE标准

满足EN61010强化绝缘标准

符合IEC/EN 60335-1(-HA型号)

符合IEC60079-15（仅适用于G5NB-1A4、G5NB-1A4-E型号）

支持保持电压、PWM控制，有助于节能(仅适用于-PW型号)

G5NB 系列应用：

热水器

空调

小型电器

冰箱

家用电器

具有PWM驱动能力（-PW型号）的驱动电路示例
