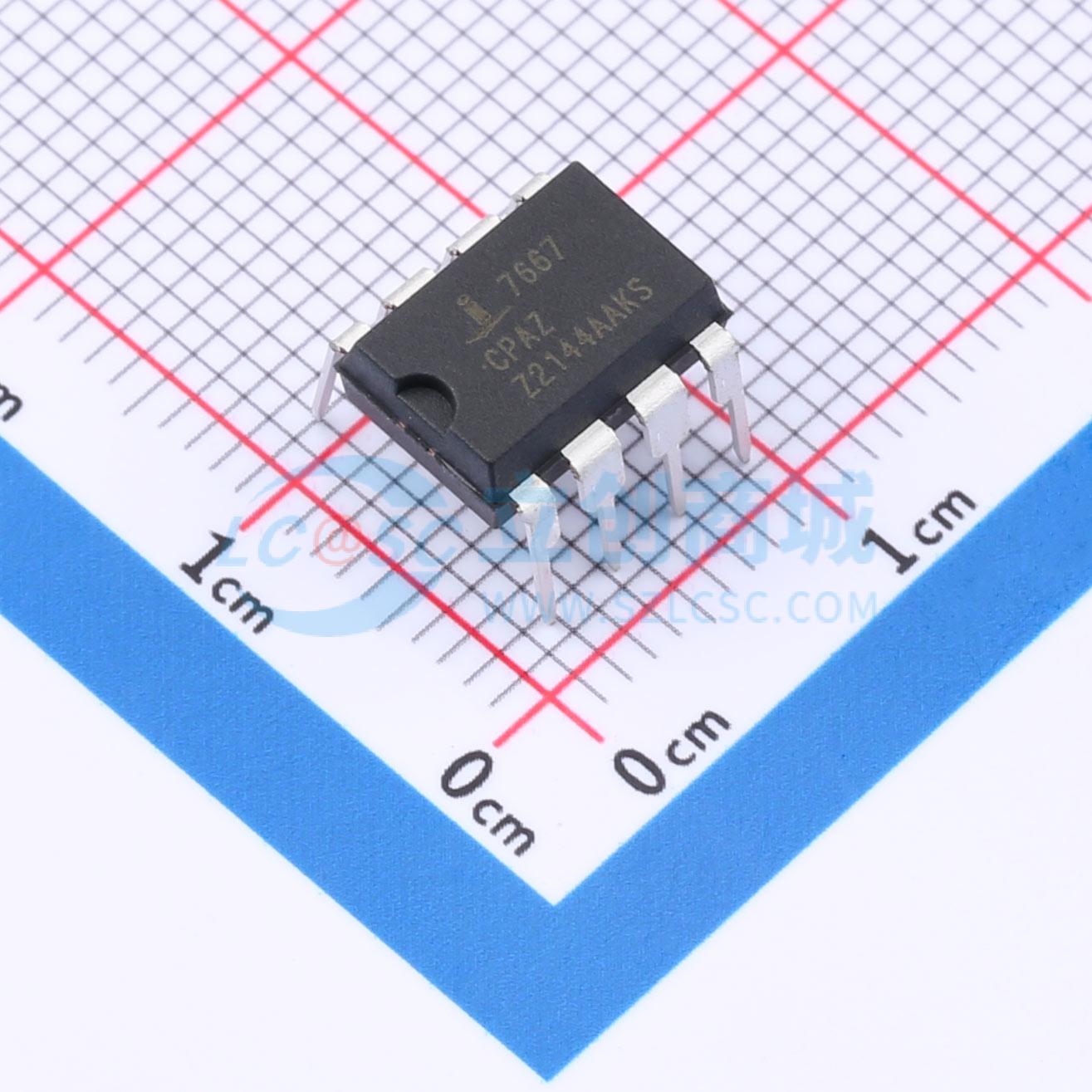

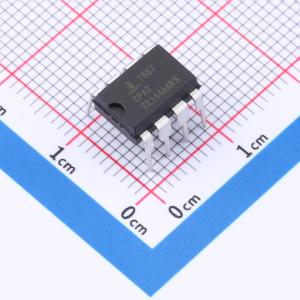

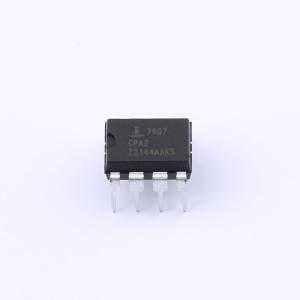

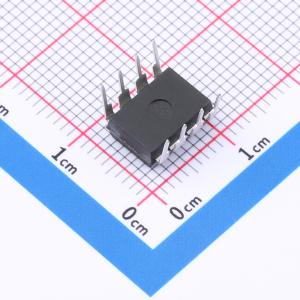

ICL7667CPAZ

ICL7667 是一款双路单片高速驱动器，旨在将 TTL 电平信号转换为电压高达 15V 的大电流输出。其高速和大电流输出能力使其能够以高转换速率和低传播延迟驱动大电容负载。ICL7667 的输出电压摆幅仅比电源电压低几毫伏，最大电源电压为 15V，非常适合在高频开关模式电源转换器中驱动功率 MOSFET。ICL7667 的大电流输出通过快速对栅极电容进行充电和放电，将功率 MOSFET 中的功率损耗降至最低。ICL7667 的输入与 TTL 兼容，可由常见的脉宽调制控制 IC 直接驱动。 ICL7667 是一款双路高功率 CMOS 反相器，其输入对 TTL 电平有响应，而输出电压摆幅最高可达 15V。其高输出电流使其能够快速对功率 MOSFET 的栅极电容进行充电和放电，从而将开关模式电源中的开关损耗降至最低。由于输出级为 CMOS，因此输出电压摆幅可在 V - 和 V + 的几毫伏范围内，无需像 DS0026/56 系列那样使用任何外部元件或额外的电源。尽管大多数规格是在 V + = 15V 时给出的，但传播延迟和规格几乎与 V + 无关。 除了功率 MOS 驱动器之外，ICL7667 还非常适合其他应用，例如大型存储器或微处理器板上的总线、控制信号和时钟驱动器，这些应用中负载电容较大且需要低传播延迟。其他潜在应用包括外设功率驱动器和电荷泵电压反相器。

• 快速上升和下降时间 —— 带 1000pF 负载时为 30ns
• 15V 宽电源电压范围 —— V + = +4.5V 至 +15V；V - = -15V 至地（0V）
• 低功耗 —— 输入低电平时为 4mW；输入高电平时为 20mW
• 与 TTL/CMOS 输入兼容的功率驱动器 —— 典型输出电阻 ROUT = 7Ω
• 可与常见的 PWM 控制 IC 直接接口
• 引脚与 DS0026/DS0056、TSC426 等效
• 提供无铅产品（符合 RoHS 标准）

• 开关电源
• DC/DC 转换器
• 电机控制器
