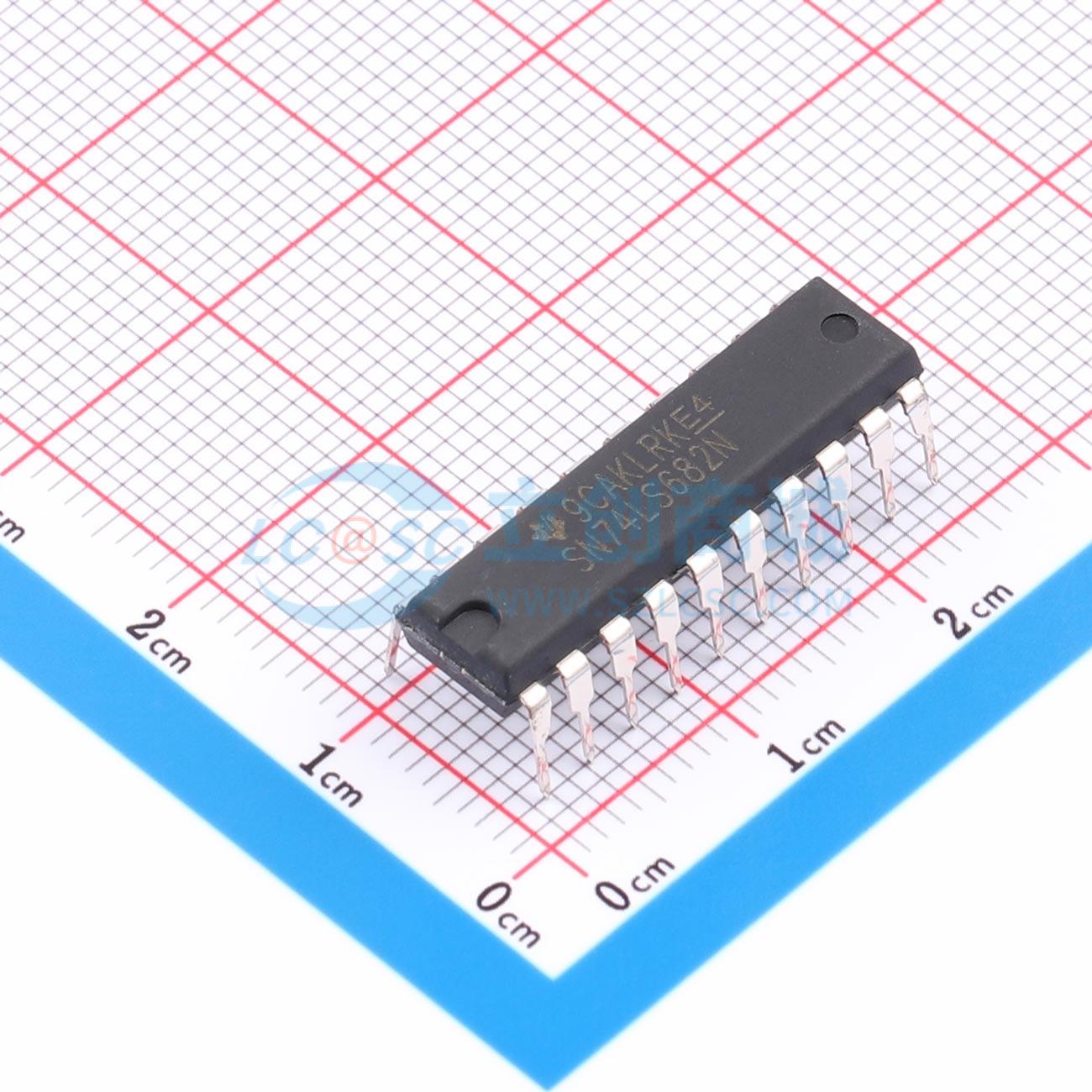

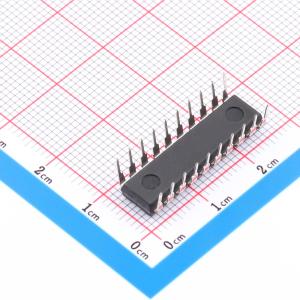

SN74LS682N
5V 8位等值或幅度比较器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这些幅度比较器用于比较两个8位二进制或BCD字。所有类型都提供P = Q(overline)输出，除了'LS688外，还提供P > Q(overline)输出。'LS682、'LS684、'LS686和'LS688具有图腾柱输出，而'LS685和'LS687具有集电极开路输出。'LS682的Q输入具有20 kΩ上拉终端电阻，适用于模拟或开关数据。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS682N
- 商品编号
- C1523708
- 商品封装
- PDIP-20
- 包装方式
- 管装
- 商品毛重
- 6.628571克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字比较器 | |
| 每个元件位数 | 8 | |
| 工作电压 | 4.85V~5.25V | |
| 输出 | 低电平有效 | |
| 输出功能 | A=B,A>B |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 30ns@5V,45pF | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 400uA | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | 滞回比较 |
商品概述
幅值比较器可对两个8位二进制或BCD字进行比较，所有型号均提供P = Q反相输出，除LS688外，所有型号还提供P > Q反相输出。
商品特性
- 可比较两个8位字
- 支持选择图腾柱输出或集电极开路输出
- P输入端与Q输入端带有迟滞
- LS682的Q输入端带有20kΩ上拉电阻
- LS682、LS684、LS686、LS688采用图腾柱输出，LS685、LS687采用集电极开路输出
- LS682的Q输入端配置20kΩ上拉终端电阻，适配模拟数据或开关数据输入
- LS686和LS687带使能输入，G1使能P = Q输出，G2使能P > Q输出
- 最大额定电源电压VCC为7V，LS682的Q输入电压最大为5.5V，其余所有输入电压最大为7V，LS685、LS687的关态输出电压最大为7V
- SN54系列器件工作自由空气温度范围为-55℃~125℃，SN74系列器件工作自由空气温度范围为0℃~70℃，存储温度范围为-65℃~150℃
- 典型参数测试条件为VCC约5V，环境温度25℃
- 提供多种封装规格，包括24引脚300密耳封装、J封装、DW封装、N封装、JT封装、NT封装、FK封装等
应用领域
- 二进制或BCD字数值比较
- LS682可用于模拟数据或开关数据的比较场景
