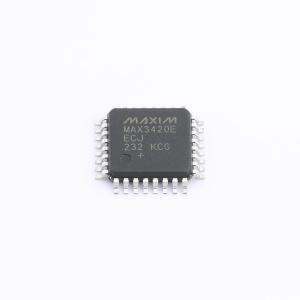

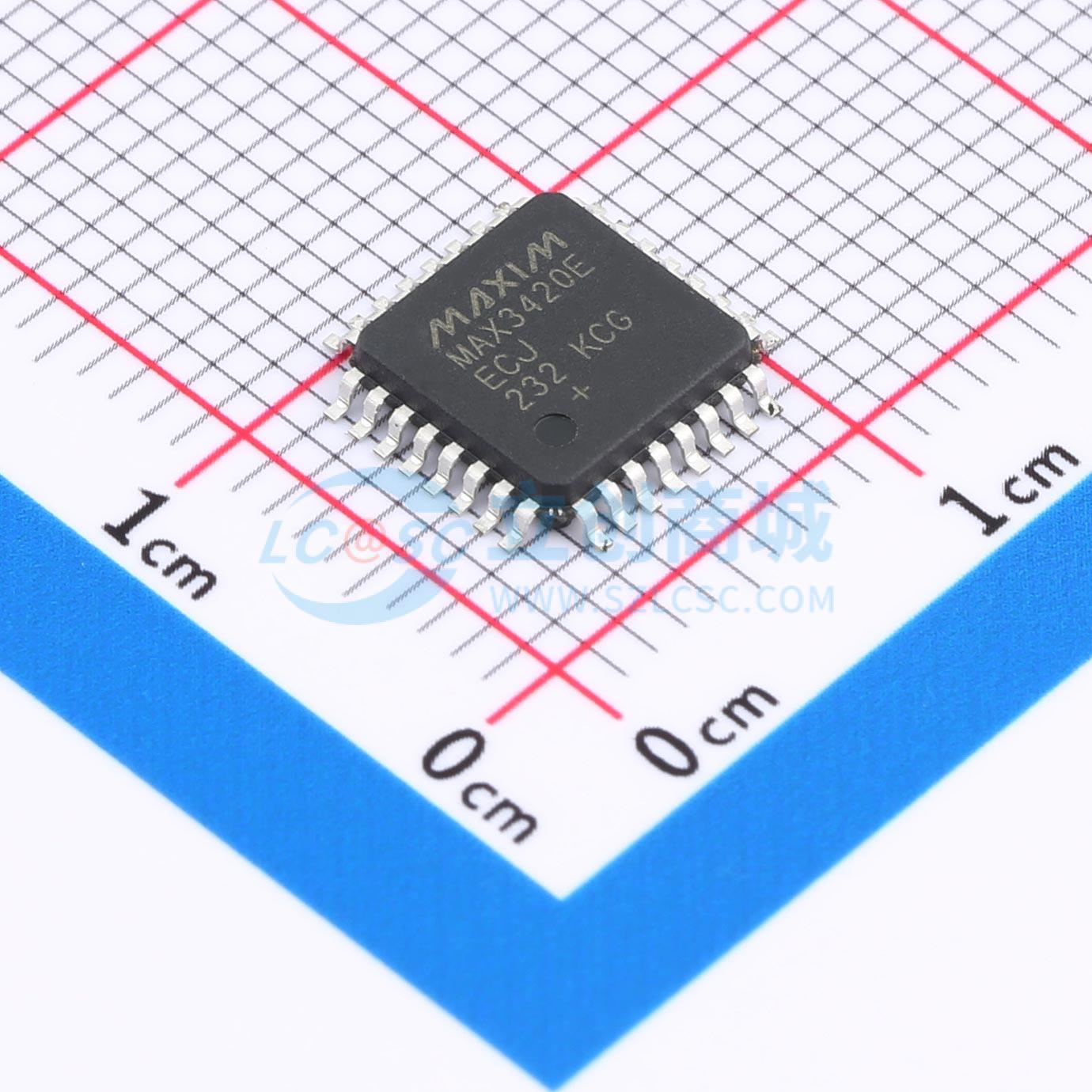

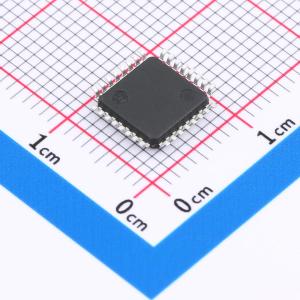

MAX3420EECJ+

MAX3420E 包含了实现符合USB 2.0规范的全速USB外设所需的数字逻辑和模拟电路。内置的全速收发器具有±15kV ESD保护以及可编程的USB连接和断开功能。内部串行接口引擎（SIE）处理低级USB协议细节，如错误检查和总线重试。MAX3420E通过一个可通过SPI接口访问的寄存器集进行操作，该SPI接口运行频率可达26MHz。任何SPI主设备（微处理器、ASIC、DSP等）都可以使用简单的3线或4线SPI接口添加USB功能。

内部电平转换器允许SPI接口在1.71V至3.6V之间的系统电压下运行。USB定时操作在MAX3420E内部完成，并在完成后提供中断，因此SPI主设备不需要计时器来满足USB定时要求。MAX3420E包括四个通用输入输出端口，这样任何使用I/O引脚实现SPI接口的微处理器都可以回收这些I/O引脚并获得额外的引脚。

MAX3420E的工作温度范围为-40℃至+85℃，提供32引脚LQFP封装（7mm x 7mm）和节省空间的24引脚TQFN封装（4mm x 4mm）。

• 手机
• 个人电脑外设
• 微处理器和DSPs
• 自定义USB设备
• 相机
• 桌面路由器
• PLCs
• 机顶盒
• PDA
• MP3播放器
• 测试仪器
