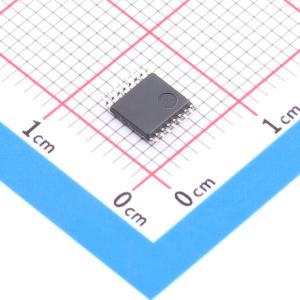

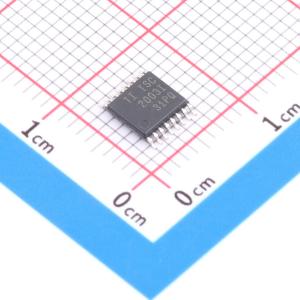

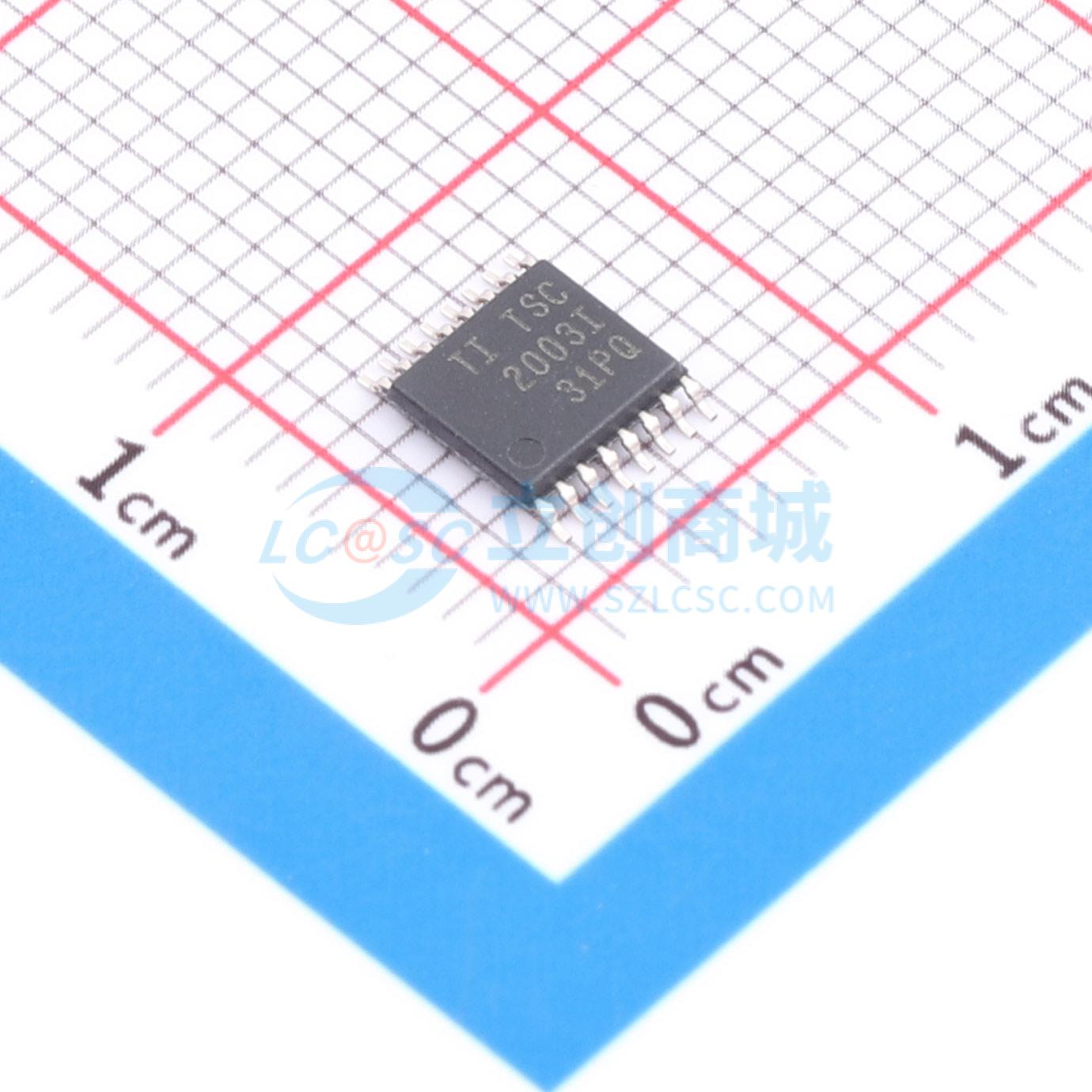

TSC2003IPW
I2C触摸屏控制器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TSC2003 是一款四线电阻式触摸屏控制器。它还具备直接测量两节电池、两个辅助模拟输入、温度测量和触摸压力测量的功能。TSC2003 拥有片上 2.5V 基准源,可用于辅助输入、电池监测和温度测量模式
- 品牌名称
- TI(德州仪器)
- 商品型号
- TSC2003IPW
- 商品编号
- C1521446
- 商品封装
- TSSOP-16
- 包装方式
- 管装
- 商品毛重
- 0.641935克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触摸屏控制器 | |
| 触摸屏类型 | 4线电阻式 | |
| 分辨率(位) | 12位 | |
| 接口类型 | I2C | |
| 工作电压 | 2.5V~5.25V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 基准电压源 | 内置;外置 | |
| 静态电流 | 750uA | |
| 功能特性 | 内置温度传感器 |
商品概述
TSC2003是一款4线电阻触摸屏控制器,具备两路电池直接测量、两路辅助模拟输入测量、温度测量以及触摸压力测量功能。芯片内置2.5V基准源,可用于辅助输入、电池监测和温度测量模式,不使用时可关断基准源以节省功耗,内置基准源可在低至2.7V的供电电压下工作,可监测0.5V至6V的电池电压。该产品为逐次逼近寄存器型模数转换器,架构基于电容重分布,自带采样保持功能,采用0.6μm CMOS工艺制造,内置时钟,工作电压范围2.7V至5.25V,内置基准源可被外部2V至VDD的低阻抗源驱动,基准电压值直接设置转换器的输入范围,模拟输入通过多路选择器提供给转换器,独特的低导通电阻开关配置可抵消开关导通电阻误差,提供TSSOP-16和VFBGA-48两种封装,额定工作温度范围为-40℃至+85℃。
商品特性
- 工作电压范围2.5V~5.25V
- 内置2.5V基准源
- 支持直接电池测量,测量范围0.5V~6V
- 支持片上温度测量
- 支持触摸压力测量
- I2C接口支持标准模式、快速模式和高速模式
- 支持自动掉电功能
- 提供TSSOP-16和VFBGA-48两种封装
应用领域
- 个人数字助理
- 便携式仪器
- 销售点终端
- 寻呼机
- 触摸屏显示器
- 移动电话
