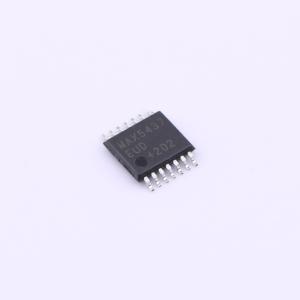

温馨提醒：图片仅供参考，商品以实物为准
MAX5437EUD+
MAX5437EUD+
- 描述
- MAX5436-MAX5439 是 128 抽头高压（±5V 至 ±15V）数字电位器，封装尺寸仅为类似 8 引脚 SO 封装设备的一半。
- 商品型号
- MAX5437EUD+
- 商品编号
- C1520906
- 商品封装
- TSSOP-14
- 包装方式
- 管装
- 商品毛重
- 0.53克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字电位器 | |
| 阻值 | 50kΩ | |
| 抽头数 | 128 | |
| 通道数 | 1 | |
| 精度 | - | |
| 工作电压 | 2.7V~5.25V | |
| 接口类型 | SPI |
| 属性 | 参数值 | |
|---|---|---|
| 温度系数 | 35ppm/℃ | |
| 工作温度 | -40℃~+85℃ | |
| 阻值变化 | 线性 | |
| 积分非线性 | 1LSB | |
| 带宽 | 400kHz | |
| 静态电流 | 30uA |
商品特性
- 128抽头高压（±5V至±15V）数字电位器，采用8引脚SO封装，尺寸仅为同类器件的一半
- 功能与机械电位器相同，但用简单的数字接口取代了机械结构
- 数字逻辑由独立的+2.7V至+5.25V单电源电压（VCC）供电
- 电阻串使用其自身的模拟电源（VDD和VSS），要求VDD - VSS大于9V且小于31.5V
- 允许在电压范围上有更大的灵活性
- MAX5437/MAX5439内置片上高压未连接放大器，可进一步节省电路板空间和成本
- 端到端电阻温度系数低至35ppm/℃，比例电阻温度系数低至5ppm/℃
- 三线SPI/QSPI/MICROWIRE兼容串行接口
- 上电复位至中间刻度
- MAX5436/MAX5438采用10引脚μMAX封装
- MAX5437/MAX5439采用14引脚TSSOP封装
- 保证在-40℃至+85℃的扩展温度范围内正常工作
- 电阻抽头之间无毛刺切换
- 端到端电阻值为50kΩ/100kΩ
应用领域
- LCD屏幕对比度调节
- 数据采集系统
- 机械电位器替换
- 低漂移可编程增益放大器
- 音频音量控制
