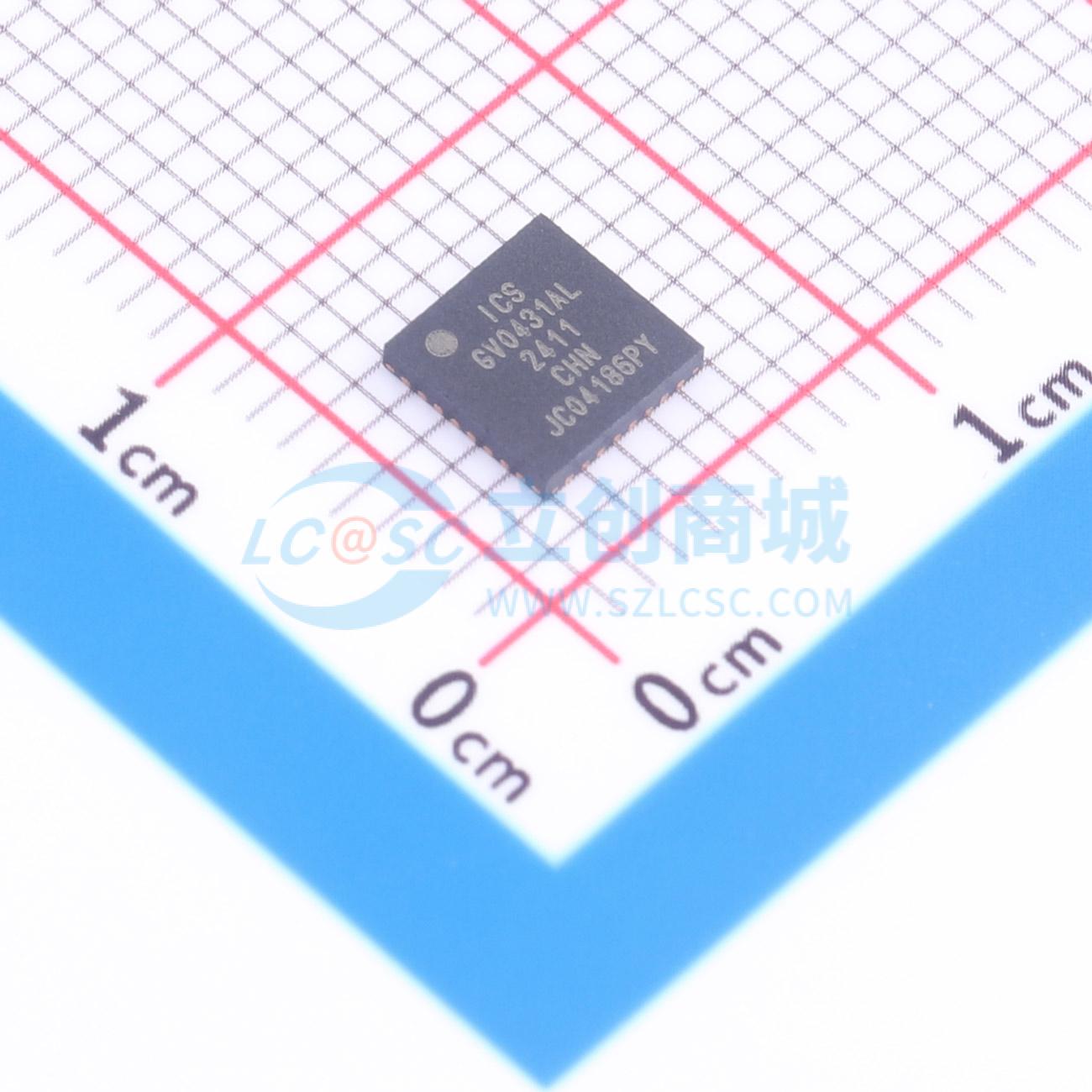

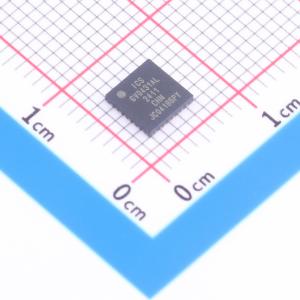

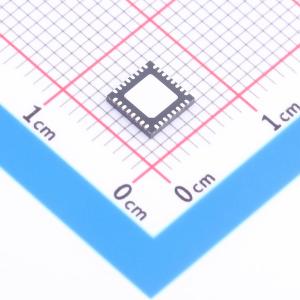

9FGV0431AKLF
9FGV0431AKLF
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- 9FGV0431AKLF
- 商品编号
- C1520298
- 商品封装
- VFQFPN-32(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟发生器/频率合成器/PLL | |
| 最大输出频率 | 100MHz | |
| 工作电压 | 1.7V~1.9V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 4 | |
| 工作温度 | 0℃~+70℃ |
商品概述
9FGV0431是一款用于PCIe Gen 1、2、3和4应用的4输出超低功耗时钟发生器。该器件有4个用于时钟管理的输出使能端，除了无展频模式外，还支持2种不同的展频级别。
商品特性
- 4对0.7V低功耗HCSL兼容（LP - HCSL）差分对
- 1个带网络唤醒功能的1.8V LVCMOS参考输出
- 1.8V工作电压；降低功耗
- 使能（OE#）引脚；支持差分对电源管理
- LP - HCSL差分时钟输出；降低功耗和节省电路板空间
- 每个输出的压摆率可编程；可针对不同线路长度进行调整
- 输出幅度可编程；可针对不同应用环境进行调整
- 锁相环（PLL）锁定前差分对输出被阻断；实现系统干净启动
- 差分对输出可选择0%、 - 0.25%或 - 0.5%的展频；降低电磁干扰（EMI）
- 外接25MHz晶体；支持严格的百万分率（ppm），合成误差为0 ppm
- 可通过跳线引脚完成配置；无需SMBus接口进行设备控制
- 3.3V耐压的SMBus接口可与旧款控制器配合使用
- 节省空间的5x5 mm 32 - QFN封装；占用电路板空间极小
- SMBus地址可选；多个设备可轻松共享SMBus段
应用领域
- 转接卡的PCIe Gen1 - 4时钟生成
- 存储设备
- 网络设备
- 独立磁盘组（JBOD）
- 通信设备
- 接入点
