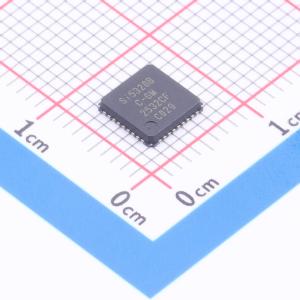

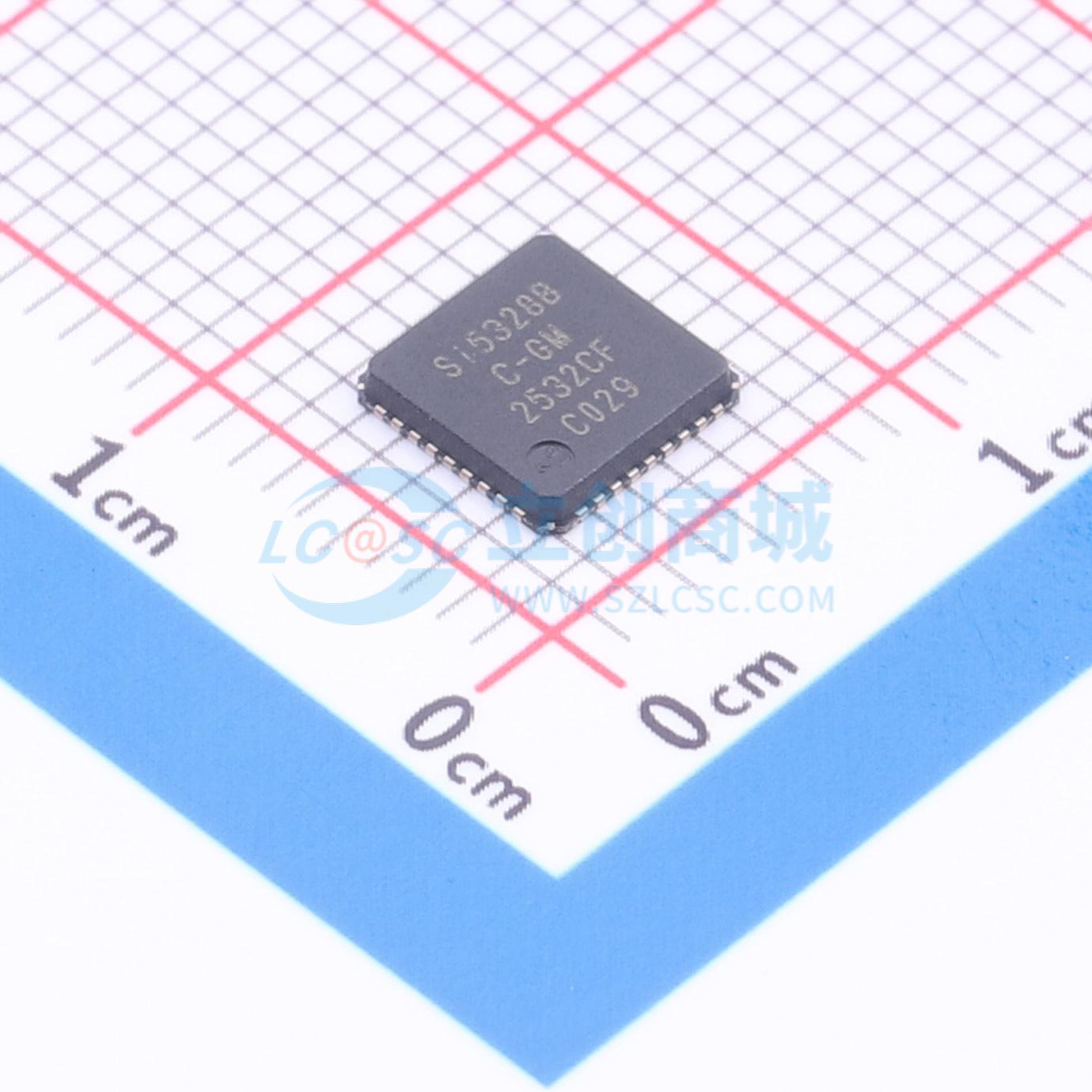

SI5328B-C-GM

Si5328是一款抖动衰减精密时钟乘法器，适用于要求抖动性能低于1 ps且环路带宽超低的同步以太网应用。当与低漂移、低抖动参考振荡器配合使用时，Si5328可满足ITU-T G.8262/Y.1362中列出的所有漂移、最大时间间隔误差（MTIE）、时间偏差（TDEV）及其他要求。Si5328可接收两个频率范围为8 kHz至710 MHz的输入时钟，并生成两个频率范围为8 kHz至808 MHz的输出时钟。这两个输出分别从一个公共源进行分频。Si5328还可使用温补晶振（TCXO）作为频率合成的时钟源。该器件可在这个工作范围内提供几乎任何频率转换组合。Si5328的输入时钟频率和时钟乘法比可通过I2C或SPI接口进行编程。Si5328基于Silicon Laboratories的第三代数字信号处理锁相环（DSPLL）技术，该技术在高度集成的锁相环（PLL）解决方案中实现了频率合成和抖动衰减，无需外部压控晶体振荡器（VCXO）和环路滤波器组件。DSPLL环路带宽可进行数字编程，可在应用层面实现抖动性能优化。Si5328采用单一2.5 V或3.3 V电源供电，非常适合在高性能同步以太网定时应用中提供时钟乘法和抖动衰减功能。

• 完全符合ITU-T G.8262、增强型以太网时钟（EEC）选项1和2。
• 可生成8 kHz至808 MHz范围内的任意频率。
• 超低抖动时钟输出，抖动产生低至0.3 ps均方根值（12 kHz - 20 MHz）。
• 集成环路滤波器，环路带宽可选（0.1 Hz；1至10 Hz）。
• 双时钟输入，支持手动或自动控制的无间断切换。
• 双时钟输出，信号格式可选（LVPECL、LVDS、CML、CMOS）。
• 具备失锁（LOL）、信号丢失（LOS）、频率失步（FOS）报警输出。
• 支持I2C或SPI编程。
• 片上稳压器，可支持2.5 V ± 10%或3.3 V ± 10%的工作电压。
• 尺寸小巧：6 x 6 mm 36引脚QFN封装。
• 无铅，符合RoHS标准。

• G.8262同步以太网、EEC选项1和2
• 千兆以太网（GbE）/万兆以太网（10GbE）/100千兆以太网（100GbE）同步以太网
• 运营商以太网交换机、路由器
