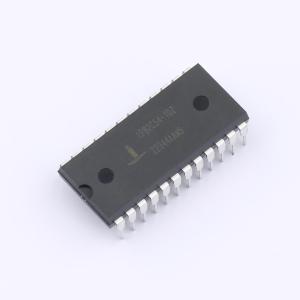

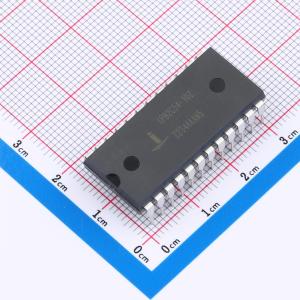

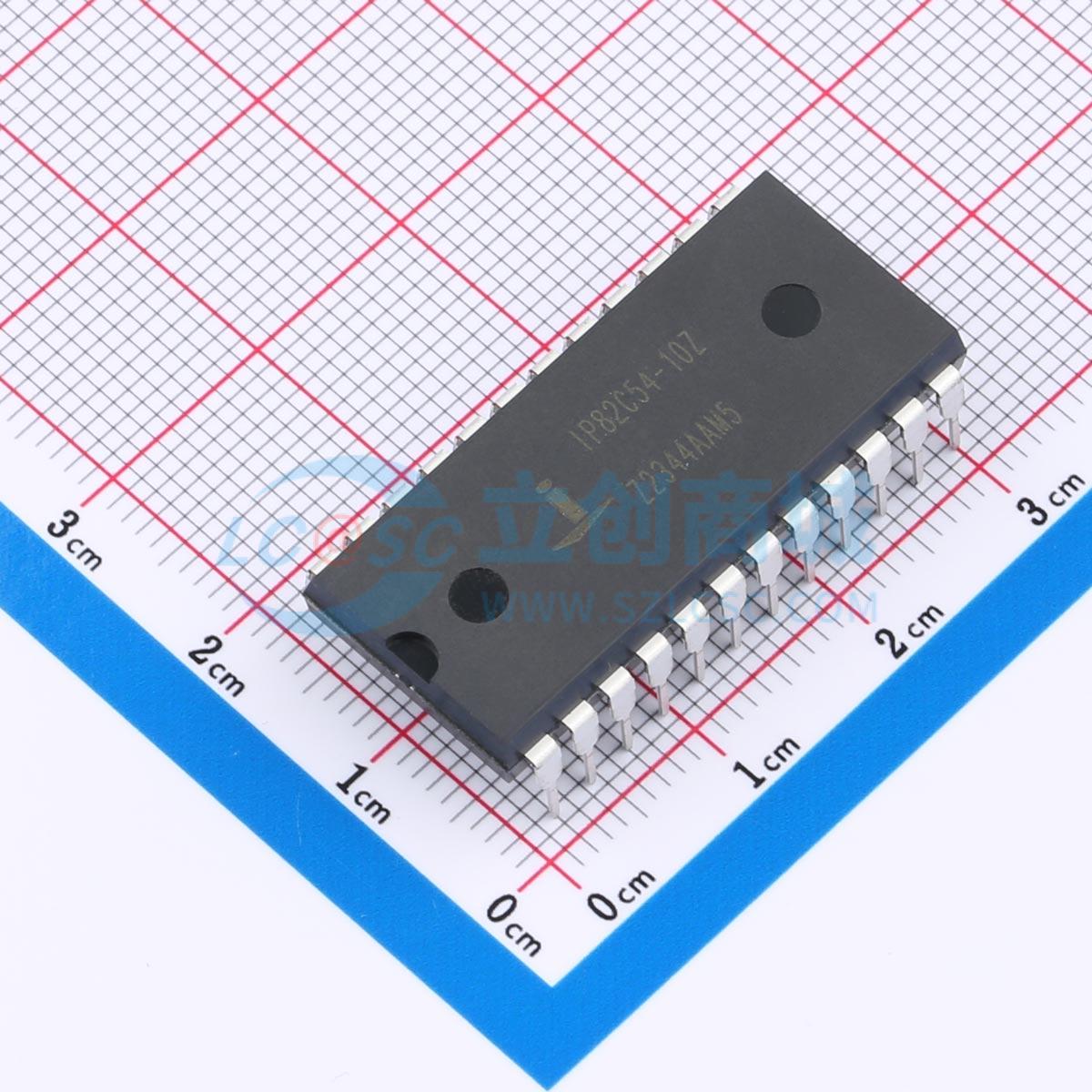

IP82C54-10Z

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 82C54是一款专为微计算机系统设计的可编程间隔定时器/计数器。它是一种通用的多定时元件，在系统软件中可被视为一组I/O端口。82C54解决了任何微计算机系统中最常见的问题之一，即在软件控制下产生精确的时间延迟
品牌名称: RENESAS(瑞萨)/IDT
商品型号: IP82C54-10Z
商品编号: C1520208
商品封装: PDIP-24
包装方式: 管装
商品毛重: 4.06克(g)

商品概述

Intersil 82C54 是一种高性能的CMOS可编程间隔定时器，采用先进的2微米CMOS工艺制造。它具有三个独立可编程且功能独立的16位计数器，每个计数器能够处理高达8MHz（82C54）、10MHz（82C54-10）或12MHz（82C54-12）的时钟输入频率。82C54的高速度和行业标准配置使其与Intersil 80C86、80C88和80C286 CMOS微处理器以及其他许多行业标准处理器兼容。六种可编程定时器模式使得82C54可以作为事件计数器、经过时间指示器、可编程单稳态触发器以及在许多其他应用中使用。静态CMOS电路设计确保了低功耗操作。Intersil先进的CMOS工艺使得该产品在性能等于或优于现有同类产品的同时显著降低了功耗。

商品特性

8MHz至12MHz时钟输入频率
兼容NMOS 8254 - NMOS 8253的增强版
三个独立的16位计数器
六种可编程计数器模式
状态读回命令
二进制或BCD计数
完全TTL兼容
单5V电源
低功耗 - ICCSB...10μA - ICCOP...在8MHz下为10mA
工作温度范围
- CX82C54...0℃至+70℃
- IX82C54...-40℃至+85℃
- MD82C54...-55℃至+125℃
提供无铅加退火版本（符合RoHS标准）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(15个/管，最小起订量 1 个)

个

起订量：1 个15个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	定时器/计时器
	频率	10MHz
	工作电压	4.5V~5.5V

	属性	参数值
	工作电流	10mA
	工作温度	-40℃~+85℃
