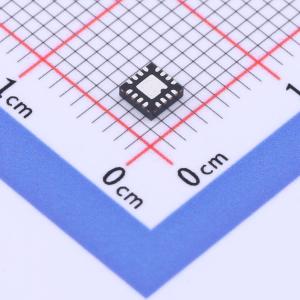

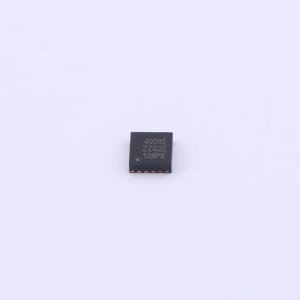

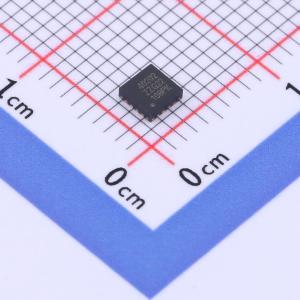

温馨提醒：图片仅供参考，商品以实物为准
ZL40202LDG1
1:4 LVPECL扇出缓冲器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ZL40202是一款LVPECL时钟扇出缓冲器，具备四个相同的输出时钟驱动器，能够在高达750MHz的频率下运行。ZL40202的输入采用外部端接，以便使用精密端接组件，并实现输入端接的完全灵活性。ZL40202可接受直流耦合的LVPECL或LVDS以及交流耦合的LVPECL、LVDS、CML或HCSL输入信号；也能接受单端输入信号。此外，还有一款具备内部端接的引脚兼容器件可供选择。ZL40202旨在为有线或光通信应用扇出低抖动参考时钟，同时为时钟信号增加的抖动极小。内部线性电源稳压器和大容量电容器可最大程度减少因电源噪声导致的附加抖动。该器件可在2.5V ± 5%或3.3V ± 5%的电源下工作。其工作范围可保证在工业温度范围 -40℃至 +85℃。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- ZL40202LDG1
- 商品编号
- C1520118
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 盒装
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 时钟缓冲器/驱动器/分配器 | |
| 最大输出频率 | 750MHz | |
| 输入通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 4 | |
| 工作电压 | 2.375V~3.465V | |
| 工作温度 | -40℃~+85℃ |
商品概述
ZL40202是一款LVPECL时钟扇出缓冲器，具备四个相同的输出时钟驱动器，能够在高达750MHz的频率下运行。 ZL40202的输入采用外部端接，以便使用精密端接组件，并实现输入端接的完全灵活性。ZL40202可接受直流耦合的LVPECL或LVDS以及交流耦合的LVPECL、LVDS、CML或HCSL输入信号；也能接受单端输入信号。此外，还有一款具备内部端接的引脚兼容器件可供选择。 ZL40202旨在为有线或光通信应用扇出低抖动参考时钟，同时为时钟信号增加的抖动极小。内部线性电源稳压器和大容量电容器可最大程度减少因电源噪声导致的附加抖动。该器件可在2.5V ± 5%或3.3V ± 5%的电源下工作。其工作范围可保证在工业温度范围 -40℃至 +85℃。
商品特性
- 可接受差分或单端输入
- 支持LVPECL、LVDS、CML、HCSL、LVCMOS
- 四个精密LVPECL输出
- 工作频率高达750 MHz
- 可选2.5V或3.3V电源
- 核心电流消耗为62 mA
- 片上低压差（LDO）稳压器，具备出色的电源噪声抑制能力
- 超低附加抖动，均方根值为39 fs
应用领域
- 通用时钟分配
- 低抖动时钟树
- 逻辑转换
- 时钟和数据信号恢复
- 有线通信：OTN、SONET/SDH、GE、10 GE、FC和10G FC
- PCI Express第1/2/3代时钟分配
- 无线通信
- 高性能微处理器时钟分配
