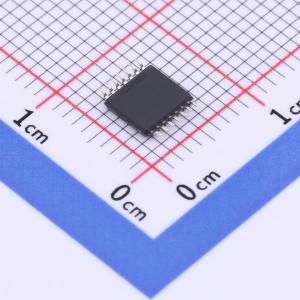

温馨提醒：图片仅供参考，商品以实物为准
DRV632PW
DRV632 DirectPath, 可调增益的 2-VRMS 音频线路驱动器
- 描述
- DRV632 增益可调的 2VRMS DirectPath™ 线路驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV632PW
- 商品编号
- C1520027
- 商品封装
- TSSOP-14
- 包装方式
- 管装
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 扬声器通道数 | 双声道 | |
| 工作电压 | 3V~3.6V | |
| 总谐波失真+噪声(THD+N) | 0.002% | |
| 静态电流(Iq) | 14mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 105dB | |
| 输入类型 | 差分 | |
| 电源纹波抑制比(PSRR) | 80dB | |
| 输入通道数 | 2对差分输入 |
商品概述
立体声 DirectPath™ 音频线路驱动器 – 在 3.3 V 电源下可向 10 kΩ 负载提供 2 Vrms 输出 低总谐波失真加噪声（THD+N）：在 2 Vrms 输出至 10 kΩ 负载时小于 0.01% 高信噪比（SNR），大于 90 dB • 兼容 600 Ω 输出负载 差分输入和单端输出 可通过外部增益设置电阻调节增益 低直流失调，小于 1 mV 以地为参考的输出无需直流隔直电容 减小电路板面积 降低元件成本 改善 THD+N 性能 不会因输出电容导致低频响应下降 短路保护 咔嗒声和噗噗声抑制电路 外部欠压静音功能 用于实现无噗噗声音频的有源静音控制 开/关控制 节省空间的 TSSOP 封装
DRV632 是一款 2 VRMS 无噗噗声立体声线路驱动器，旨在去除输出直流隔直电容，以减少元件数量和成本。该器件非常适合对尺寸和成本有严格设计要求的单电源电子设备。
DRV632 采用德州仪器（TI）获得专利的 DirectPath™ 技术设计，在 3.3 V 电源电压下能够向 10 kΩ 负载提供 2 VRMS 输出。该器件具有差分输入，并使用外部增益设置电阻来支持 ±1 V/V 至 ±10 V/V 的增益范围，且每个通道的增益可单独配置。线路输出具有 ±8 kV IEC 静电放电（ESD）保护，仅需一个简单的电阻 - 电容 ESD 保护电路。DRV632 内置有源静音控制，可实现无噗噗声音频的开/关控制。DRV632 具有外部欠压检测器，当电源断开时会使输出静音，确保无噗噗声关机。
与传统的产生 2 VRMS 输出的方法相比，在音频产品中使用 DRV632 可显著减少元件数量。DRV632 无需高于 3.3 V 的电源即可产生 5.6 Vpp 输出，也无需采用双电源供电。DRV632 集成了自身的电荷泵，以产生负电源轨，从而提供干净、无噗噗声、以地为偏置的 2 VRMS 输出。
应用领域
- 机顶盒
- 蓝光光盘、DVD 播放器
- 液晶（LCD）和等离子（PDP）电视
- 迷你/微型组合音响系统
- 声卡
- 笔记本电脑
