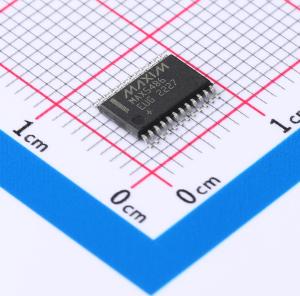

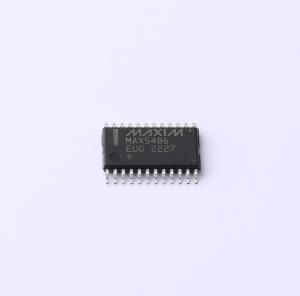

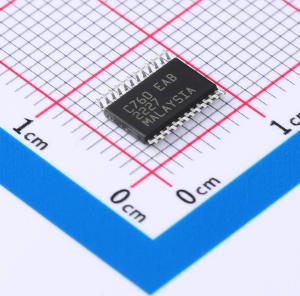

MAX5486EUG+

MAX5486双路40kΩ对数锥度音量控制器具备消抖按钮式增减接口，可在音频应用中控制音量和平衡。每个电位器有32个对数间隔抽头点，带有缓冲抽头输出，可替代机械电位器。集成偏置发生器提供所需的((VDD + VSS)/2)偏置电压，在单极性音频应用中无需使用昂贵的外部运算放大器电路。模式指示LED输出可指示音量或平衡控制状态。五个集成LED驱动器根据模式指示状态显示音量水平或平衡设置。 可将MAX5486数字输入与瞬动单刀单掷(SPST)按钮开关配合使用。每个输入都包含内部消抖电路和一个连接至VLOGIC的上拉电阻。 每按一次按钮，MAX5486就会改变一次抽头设置。美信专有的SmartWiper控制无需微处理器即可提高抽头转换速率。加速自动递进功能在控制输入低电平保持超过250ms时，抽头变化速率为4Hz；500ms后为8Hz；1000ms后为11Hz。 MAX5486的所有按钮输入均经过消抖处理。静音输入允许通过单个按钮在音量控制和-90dB(典型值)静音设置之间切换。模式输入可在音量和平衡控制之间切换。咔嗒声抑制功能可最大程度减少抽头转换产生的可听噪声。该器件的典型总谐波失真加噪声(THD+N)为0.003%。MAX5486的端到端标称温度系数为35ppm/℃，比例温度系数为5ppm/℃，每个电位器的标称电阻为40kΩ。MAX5486采用24引脚TSSOP封装，工作温度范围为-40℃至+85℃扩展温度范围。

• 消抖按钮接口
• SmartWiper控制提高抽头速率
• 低功耗抽头缓冲器，THD + N为0.003%
• 偏置发生器无需外部运算放大器
• 五段式LED音量/平衡指示器
• 无咔嗒声切换
• 对数锥度音量控制，31档2dB步进
• 单路+2.7V至+5.5V或双路±2.7V电源电压供电
• 上电复位至-12dBFS抽头位置
• 静音功能可切换至90dB(典型值)
• 低至1μA的关断电源电流
• 40kΩ端到端固定电阻值
• 小型24引脚TSSOP封装

• 家庭影院扬声器
• 桌面扬声器
• 便携式媒体播放器
• 扩展坞
