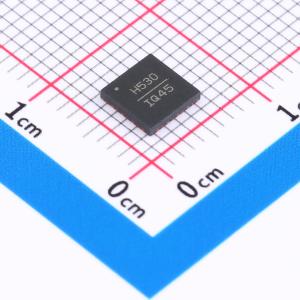

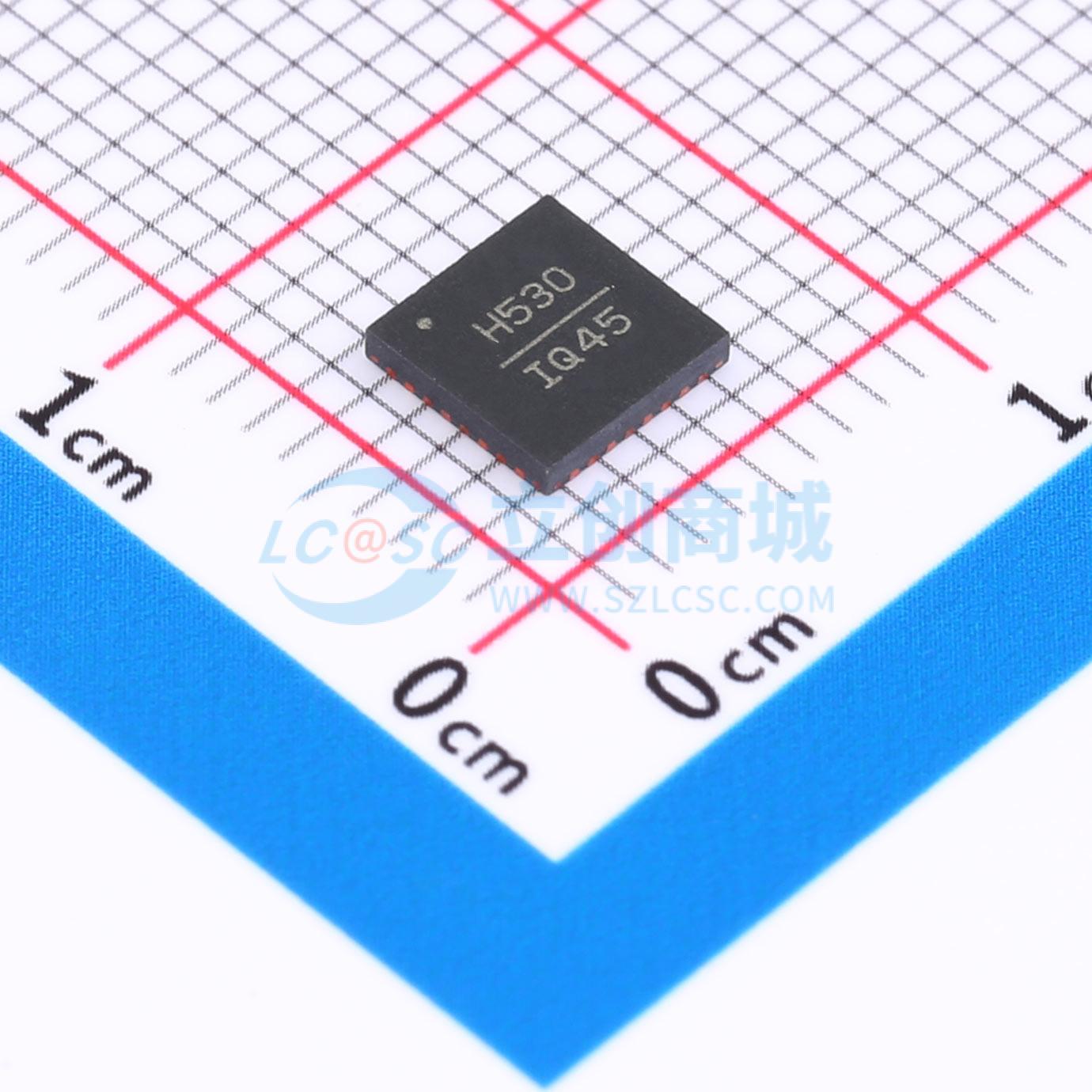

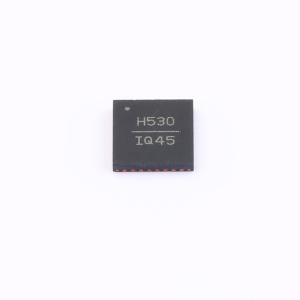

HMC530LP5E

采用SMT封装的VCO，具有Fo/2，提供4分频，9.5 - 10.8 GHz

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 采用SMT封装的VCO，具有Fo/2，提供4分频，9.5-10.8GHz
品牌名称: ADI(亚德诺)
商品型号: HMC530LP5E
商品编号: C1519698

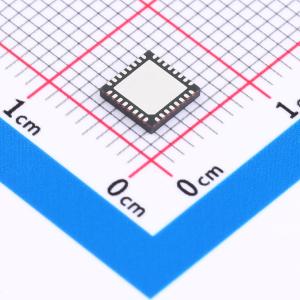

商品封装: VFQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.106克(g)

商品参数

商品概述

HMC530LP5和HMC530LP5E是砷化镓铟镓磷异质结双极晶体管（HBT）单片微波集成电路（MMIC）压控振荡器（VCO）。HMC530LP5和HMC530LP5E集成了谐振器、负阻器件、变容二极管，具备半频和四分频输出功能。由于振荡器采用单片结构，该VCO在温度、冲击和工艺变化下的相位噪声性能出色。在+5V电源电压下，典型功率输出为+11 dBm。如果不需要，可禁用预分频器和RF/2功能以节省电流。该压控振荡器采用无引脚5×5 mm QFN表面贴装封装，无需外部匹配元件。

商品特性

三重输出：F₀ = 9.5 - 10.8 GHz，F₀/2 = 4.75 - 5.4 GHz，F₀/4 = 2.38 - 2.7 GHz
输出功率：+11 dBm
相位噪声：典型值为-110 dBc/Hz @ 100 kHz
无需外部谐振器
32引脚5×5 mm表面贴装封装：25 mm²

应用领域

点对点/多点无线电
测试设备和工业控制
卫星通信

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/圆盘，最小起订量 1 个)

个

起订量：1 个50个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	最大输出频率	10.8GHz
	工作电压	4.75V~5.25V

	属性	参数值
	输出通道数	3
	工作温度	-40℃~+85℃
	时钟/振荡器	内置
