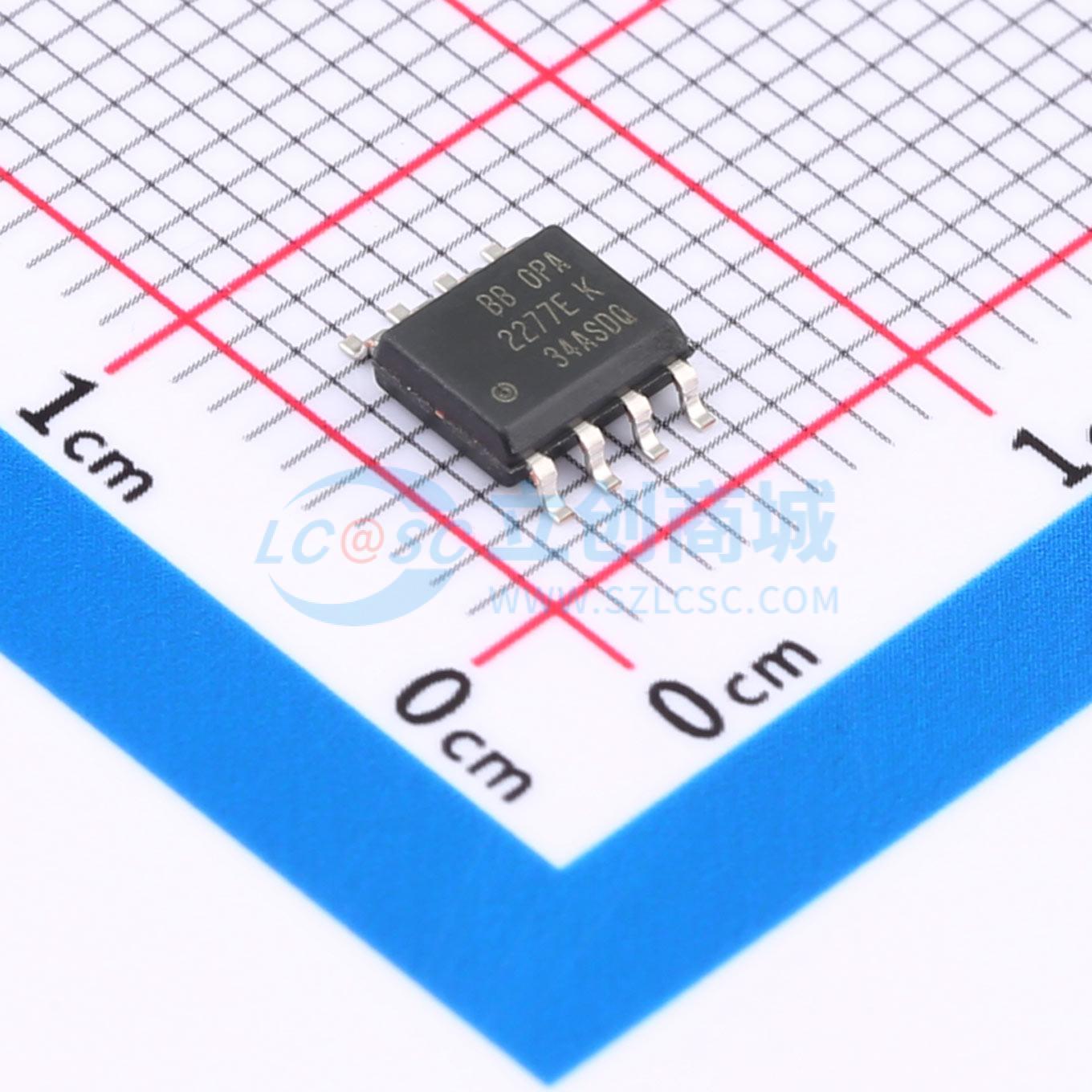

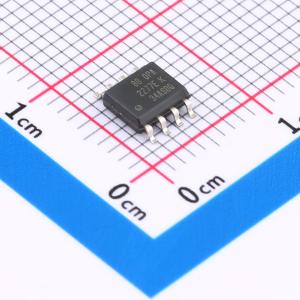

温馨提醒：图片仅供参考，商品以实物为准
OPA2277MDTEP
高精度、低噪声运算放大器
- 描述
- OPA2277-EP 增强型产品，高精度运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2277MDTEP
- 商品编号
- C1518050
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.866667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 20uV | |
| 输入失调电压温漂(Vos TC) | 150nV/℃ | |
| 压摆率(SR) | 800V/ms | |
| 输入偏置电流(Ib) | 500pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 7nA | |
| 噪声密度(eN) | 8nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 140dB | |
| 输入失调电流温漂(Ios TC) | 7nA/℃ | |
| 静态电流(Iq) | 790uA | |
| 输出电流 | 35mA | |
| 工作温度 | -55℃~+125℃ | |
| 双电源(Vee~Vcc) | 2V~18V；-18V~-2V |
商品概述
OPA2277高精度运算放大器取代了行业标准的OP - 177。此器件改进了噪声性能，具有更宽的输出电压摆幅，并且在使静态电流减半的同时将速度提升了一倍。其具有诸多特性，其中包括超低的偏移电压、超低漂移、低偏置电流、高共模抑制比及高电源抑制比。 OPA2277由±2V至±18V电源供电运行，性能出色。大多数运算放大器仅有一个指定的电源电压，而OPA2277有所不同，其电源电压取决于实际应用；唯一的限制条件是电源电压在±5V至±15V范围内。当放大器输出摆幅达到指定限值时，可保持高性能。由于初始偏移电压非常低（最高±20μV），因此通常无需用户调整。 OPA2277易于使用，而且不存在某些运算放大器中会出现的反相和过载问题。其单位增益稳定，在宽范围负载条件下可保持出色的动态性能。OPA2277具有完全独立的电路，即便在过驱或过载时也可以实现最低串扰和零交互。该器件提供DIP - 8和SO - 8两种封装。OPA2277的额定工作温度范围为 - 55°C至125°C。
商品特性
- 超低偏移电压：10μV
- 高开环增益：134dB
- 高共模抑制比：140dB
- 高电源抑制比：130dB
- 低偏置电流：1nA（最大值）
- 宽电源电压范围：±2V至±18V
- 低静态电流：800μA/放大器
- 单位增益稳定
- 具有完全独立的电路，可实现最低串扰和零交互
- 改进了噪声性能，具有更宽的输出电压摆幅，在使静态电流减半的同时将速度提升了一倍
- 超低漂移
- 易于使用，无反相和过载问题
- 在宽范围负载条件下可保持出色的动态性能
应用领域
- 换能器放大器
- 桥式放大器温度测量
- 应变仪放大器
- 精密积分器
- 电池供电仪器
- 测试设备
