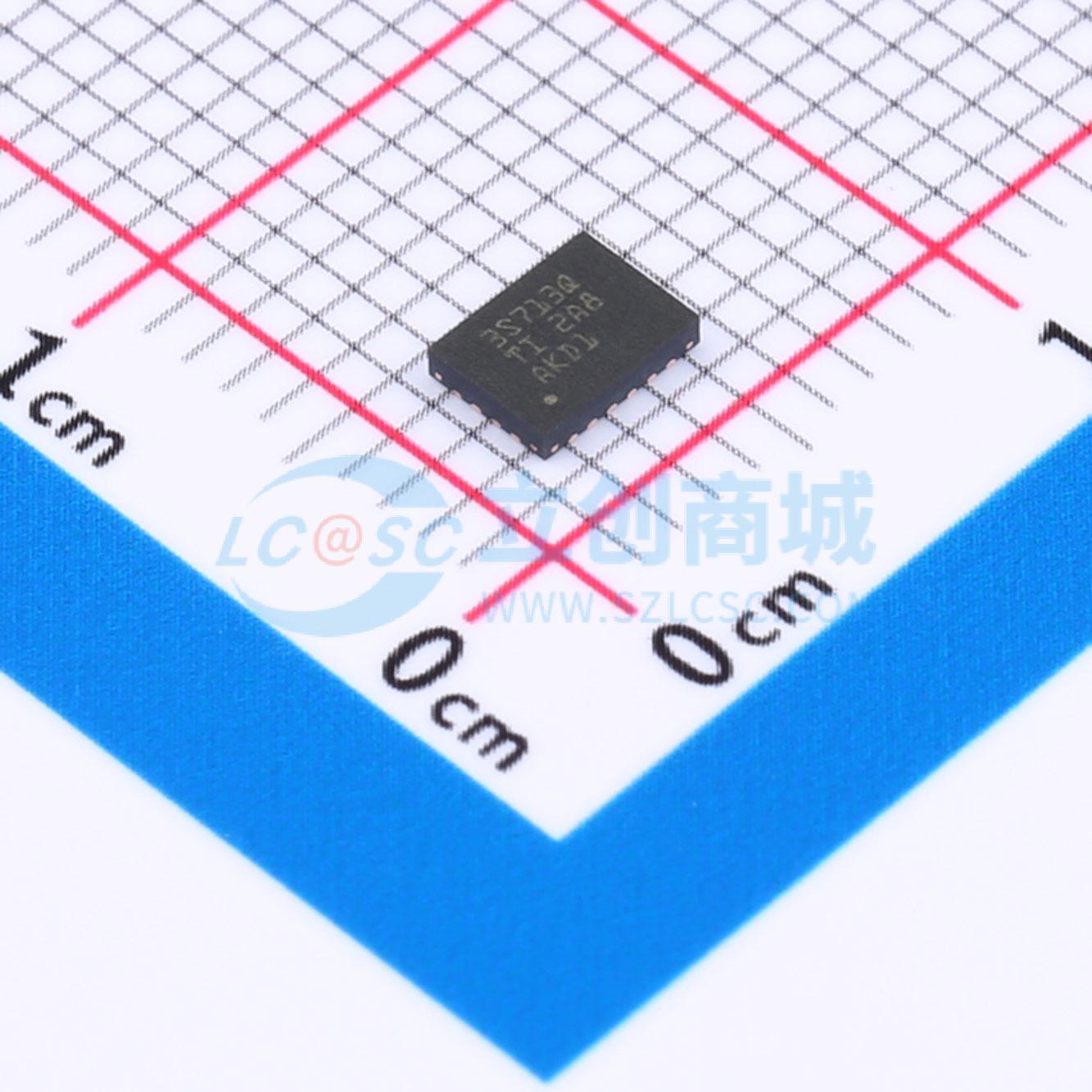

温馨提醒：图片仅供参考，商品以实物为准

TPD3S713QRVCRQ1

描述: TPD3S713-Q1 汽车类 USB 0.05A 至 0.6A 可调节电流限制和 VBUS/D+/D- VBATT 短路保护
品牌名称: TI(德州仪器)
商品型号: TPD3S713QRVCRQ1
商品编号: C1517161
商品封装: WQFN-20(3x4)
包装方式: 编带
商品毛重: 0.14克(g)

商品概述

TPD3S713-Q1 是一款单芯片解决方案，在汽车 USB 集线器、音响主机、远程信息处理和媒体接口应用中为高速数据和电力线提供电池短路、短路和 ESD 保护。集成的数据开关提供了同类最佳的带宽，能够在 USB 发生电池短路时最大限度地减少信号衰减。高达 1.2GHz 的带宽可利用汽车 USB 环境中常见的长系留线缆来实现干净的 USB2.0 高速 (480Mbps) 眼图。电池短路保护可隔离内部系统电路，防止其受到 VBUS、DP_IN 和 DM_IN 引脚上任何过压情况的影响。在这些引脚上，TPD3S713-Q1 可处理发生热插拔和直流事件时高达 18V 的过压，并关闭内部开关，保护上游收发器免受有害电压和电流尖峰的影响。VBUS 引脚还提供灵活的可调节限流负载开关（从 50mA 到 600mA），如果端口只需要数十毫安的电流，可节省系统功率预算。TPD3S713-Q1 器件具有一个能够控制上行电源的电流检测输出，因此可在连接长 USB 电缆的远程 USB 端口处保持 5V 的电压。

商品特性

符合面向汽车应用的 AEC-Q100 标准
器件温度等级 1: -40°C 至 +125°C 环境工作温度范围
器件 HBM ESD 分类等级 H2
器件 CDM ESD 分类等级 C5
VBUS 引脚上的电池短路保护（高达 18V）和接地短路保护功能
DM_IN、DP_IN 引脚上的电池短路保护（高达 18V）和 VBUS 短路保护功能
符合 IEC 61000 - 4 - 2 标准的 DP_IN、DM_IN 和 VBUS – ±8kV 接触放电和 ±15kV 空气放电
符合 ISO 10605（330pF，330Ω）标准的 DP_IN、DM_IN 和 VBUS ±8kV 接触放电和 ±15kV 空气放电
高速数据开关（1230MHz 带宽）
VBUS 引脚提供灵活的可调节限流负载开关（从 50mA 到 600mA）
器件具有一个能够控制上行电源的电流检测输出

应用领域

汽车 USB 接口
- 音响主机
- 远程信息处理
- 导航模块
- 汽车 USB 充电端口
- 媒体接口

	属性	参数值
	商品目录	浪涌保护器
	通道数	1

	属性	参数值
	工作电压	4.5V~5.5V
	安装方式	-
