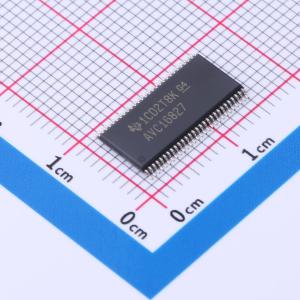

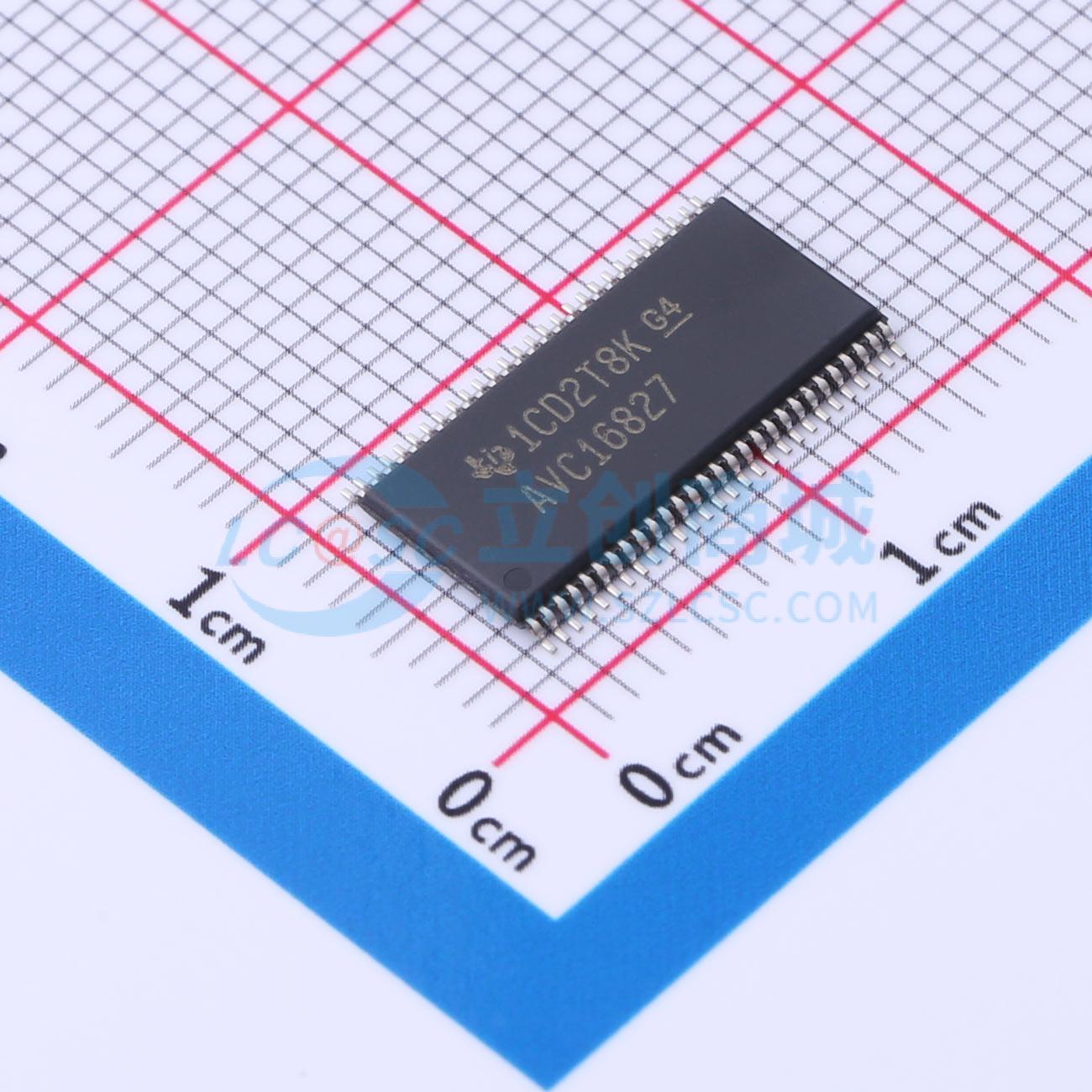

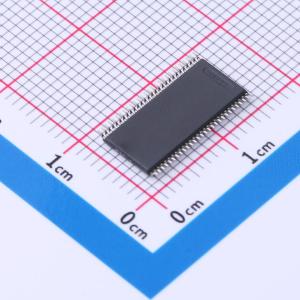

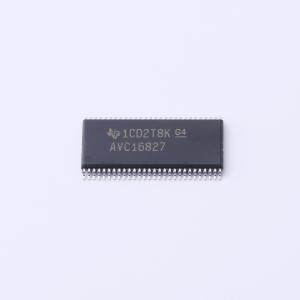

SN74AVC16827DGGR

20位缓冲器/驱动器，带三态输出

描述: SN74AVC16827 具有三态输出的 20 通道、1.2V 至 3.6V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74AVC16827DGGR
商品编号: C1513835
商品封装: TSSOP-56(6.1x14)
包装方式: 编带
商品毛重: 1.16克(g)

商品参数

商品概述

该器件是20位同相缓冲驱动器，由两个带有独立输出使能信号的10位单元组成。器件集成动态输出控制电路，在信号转换过程中，会先降低输出阻抗以有效驱动负载，之后提高阻抗以降低噪声。该器件可在1.2V~3.6V的Vcc条件下工作，专为1.65V~3.6V的Vcc工作场景设计，工作温度范围为-40℃~85℃。

商品特性

采用高性能注入CMOS亚微米工艺制造
动态输出控制电路可动态调整输出阻抗，在不降低速度的前提下降低噪声
在2.5V和3.3V Vcc条件下，最大传输延迟小于2ns
2.5V Vcc条件下，动态驱动能力等效于标准输出，IOH和IOL为±24mA
输入输出具备过压耐受能力，支持混合电压模式数据通信
Ioff支持部分掉电模式工作
闩锁性能超过100mA，符合JESD 78 II类标准
提供塑料薄型缩小小外形DGG封装和塑料薄型超小外形DGV封装可选
任一10位缓冲单元需要两个输出使能输入同时为低电平，对应输出才会激活；任一输出使能输入为高电平时，该单元输出处于高阻态
为保证上电或掉电过程中输出处于高阻态，可将使能端通过上拉电阻连接至Vcc，电阻最小值由驱动器的灌电流能力决定
完全针对部分掉电应用做规格定义，Ioff电路可禁用输出，防止器件掉电时产生有害回流电流

应用领域

混合电压模式数据通信

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	1.65V~3.6V
	元件数	2
	每个元件位数	10
	通道类型	单向

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	系列	74AVC
	工作温度	-40℃~+85℃
	静态电流(Iq)	40uA
	传播延迟(tpd)	1.7ns@3.3V,50pF
	功能特性	掉电隔离；输出使能
