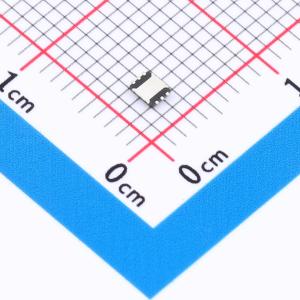

温馨提醒：图片仅供参考，商品以实物为准

S-19932AA-A6T8U7

18V输入600mA异步降压开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: S-19932A/19932B/19933A/19933B系列是一款采用高耐压CMOS工艺技术开发的降压开关稳压器。该IC的最大工作电压为18V,FB引脚电压精度为±1.5%,适用于电子设备。支持PWM控制（S-19932系列）或PWM/PFM切换控制（S-19933系列）。内置同步电路,实现高效率,内置过流保护电路,保护生成。支持AEC-Q100认证,适用于汽车应用。
品牌名称: ABLIC(艾普凌科)
商品型号: S-19932AA-A6T8U7
商品编号: C1513390
商品封装: HSNT-6
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

S-19932/19933 系列是一种采用高压CMOS工艺技术开发的降压开关稳压器。该IC具有高达18V的最大工作电压，并保持FB引脚电压在±1.5%的高精度。采用了适合高密度安装的小型HSNT-6(2025)等封装，有助于电子设备的小型化。S-19933系列具备PWM/PFM切换控制功能，在重负载下以PWM控制运行，并在轻负载下自动切换到PFM控制，根据设备状态实现高效运行。ABLIC Inc.特有的PWM/PFM切换控制技术可抑制在PFM控制操作时VOUT产生的纹波电压。S-19932/19933系列内置同步电路，与传统的降压开关稳压器相比更容易实现高效率。此外，它还包括一个过流保护电路，可保护IC和线圈免受过大的负载电流影响，以及一个热关断电路，防止因发热造成的损坏。ABLIC Inc.根据客户的实际使用条件提供FIT率计算，以支持客户的功能安全设计。有关FIT率计算的更多信息，请联系销售代表。本产品可用于车辆设备和车载设备，但在将产品用于这些用途之前，必须联系销售代表。

商品特性

输入电压：4.0 V 至 18.0 V
输出电压（外部设定）：1.0 V 至 12.0 V
输出电流：600 mA
FB 引脚电压精度：±1.5%
效率：91%
振荡频率：典型值 2.2 MHz
过流保护功能：典型值 1.2 A（逐脉冲方法）
热关断功能：检测温度典型值 170℃
短路保护功能：打嗝控制，锁存控制
100% 占空比运行
软启动功能：典型值 5.8 ms
欠压锁定功能（UVLO）：检测电压典型值 3.35 V
输入和输出电容：兼容陶瓷电容
工作温度范围：Ta = -40℃ 至 +125℃
无铅（Sn 100%），无卤素
通过 AEC-Q100 认证

应用领域

摄像头模块
车内用电设备恒压电源
工业设备恒压电源
家用电器恒压电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~18V
	输出电压	1V~12V
	输出电流	600mA
	开关频率	2.2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
