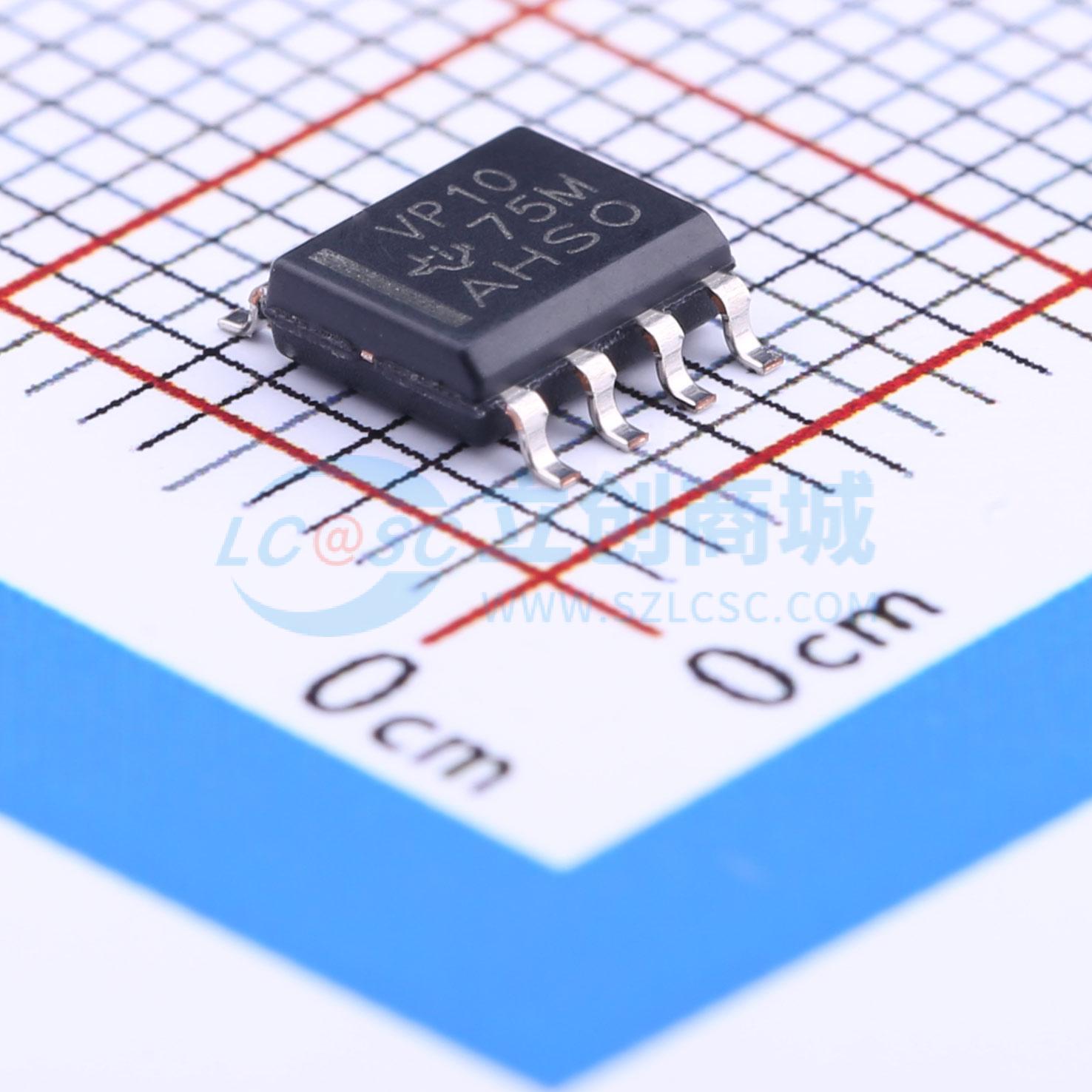

温馨提醒：图片仅供参考，商品以实物为准
SN65HVD10DR
3.3V供电 32Mbps 收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN65HVD10 32Mbps 3.3V 半双工 RS-485 收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65HVD10DR
- 商品编号
- C148982
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~3.6V | |
| 数据速率 | 32Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±16kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 5uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | 热插拔保护；Tx/Rx启用；热关断保护；使能关断；低功耗模式 |
商品概述
SNx5HVD1x是3.3V供电的RS-485总线收发器，包含SN65HVD10、SN75HVD10、SN65HVD11、SN75HVD11、SN65HVD12、SN75HVD12多个型号，产品整合了三态差分线路驱动器，以及使用3.3V单电源供电的差分输入线路接收器，专为平衡传输线路设计，符合或超过ANSI标准TIA/EIA-485-A和ISO8482:1993，属于单片集成电路，可用于多点总线传输线路上的双向数据通信。驱动器和接收器带有高电平有效和低电平有效使能端，可在外部连接在一起用作方向控制，禁用驱动器和接收器可实现极低的器件待机电源电流。驱动器差分输出端和接收器差分输入端在内部连接形成差分输入输出总线端口，设计为在驱动器禁用或VCC = 0时为总线提供最小负载，产品具有较宽的正负共模电压范围，适用于共线应用。
商品特性
- 使用3.3V电源供电
- 总线引脚ESD保护超过16kV HBM
- 可提供1/8单位负载选项，总线上可支持多达256个节点
- 信号传输速率支持1Mbps、10Mbps和32Mbps可选
- 符合或超出ANSI TIA/EIA-485-A的要求
- 总线引脚具备-7V~12V短路保护
- 具备低电流待机模式，典型值为1μA
- 带有开路、空闲总线和短接总线失效防护接收器
- 具备热关机保护
- 支持热插拔应用的无干扰上电和断电保护
- 采用SN75176封装
应用领域
- 数字电机控制
- 公用事业计量表
- 机箱至机箱互联
- 电子安全站
- 工业过程控制
- 楼宇自动化
- 销售POS终端和网络
