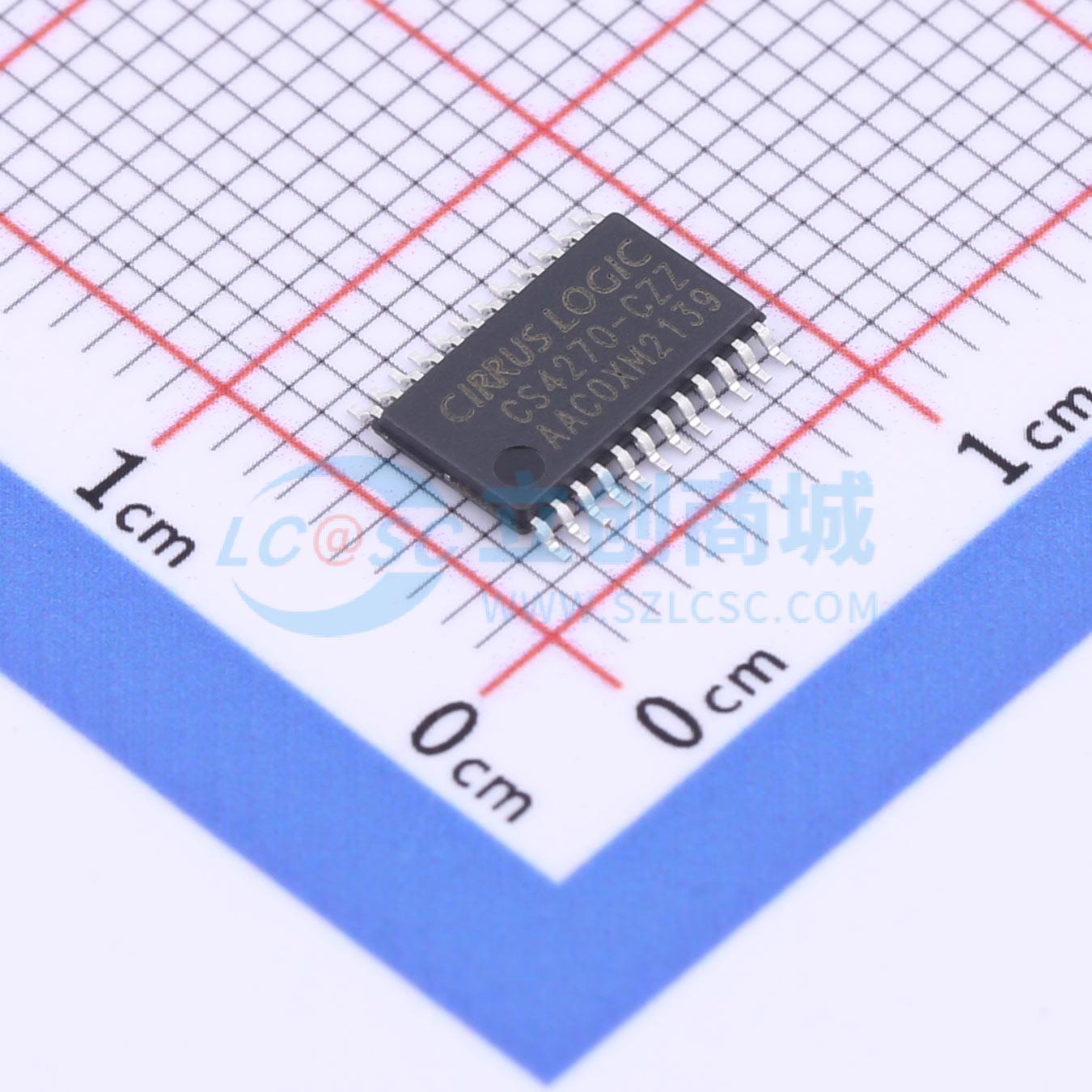

CS4270-CZZR
24-Bit, 192-kHz Stereo Audio CODEC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CS4270是一款高性能的集成音频编解码器。CS4270可对高达24位的串行数值进行立体声模拟-to-数字（A/D）和数字-to-模拟（D/A）转换，采样率最高可达216 kHz。标准的50/15 μs去加重功能适用于44.1 kHz的采样率，以兼容采用50/15 μs预加重技术制作的数字音频节目。集成的电平转换器使CS4270能够轻松与在各种逻辑电平下工作的其他设备进行接口连接。A/D的左右声道均配备独立可寻址的高通滤波器。这使得A/D可用于需要一个音频通道和一个直流测量通道的各种应用场景。CS4270具有宽动态范围、极低失真和低噪声的特点，非常适合用于DVD刻录机、数字电视、机顶盒和效果处理器等应用。
- 品牌名称
- Cirrus Logic(凌云)
- 商品型号
- CS4270-CZZR
- 商品编号
- C1323229
- 商品封装
- TSSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频接口芯片 | |
| 类型 | 编解码器 | |
| 接口类型 | 串行 |
| 属性 | 参数值 | |
|---|---|---|
| 采样率 | 4kHz~216kHz | |
| 工作电压 | 3.14V~5.25V | |
| 工作温度 | -10℃~+70℃ |
商品概述
CS4270是一款高性能的集成音频编解码器。CS4270可对高达24位的串行数值进行立体声模拟-to-数字（A/D）和数字-to-模拟（D/A）转换，采样率最高可达216 kHz。 标准的50/15 μs去加重功能适用于44.1 kHz的采样率，以兼容采用50/15 μs预加重技术制作的数字音频节目。 集成的电平转换器使CS4270能够轻松与在各种逻辑电平下工作的其他设备进行接口连接。 A/D的左右声道均配备独立可寻址的高通滤波器。这使得A/D可用于需要一个音频通道和一个直流测量通道的各种应用场景。 CS4270具有宽动态范围、极低失真和低噪声的特点，非常适合用于DVD刻录机、数字电视、机顶盒和效果处理器等应用。
商品特性
- 高性能：105 dB动态范围，-87 dB总谐波失真加噪声（THD+N）
- 高性能：105 dB动态范围，-95 dB总谐波失真加噪声（THD+N）
- 可选串行音频接口格式：左对齐（最高24位）、I²S（最高24位）、右对齐（16位和24位）
- 用于外部静音的控制输出
- 数字去加重
- 单端输入
- 可直接与1.8 V至5 V逻辑电平接口
- 内部数字环回
- 独立或串行控制端口功能
- 单端模拟架构支持4 kHz至216 kHz的所有音频采样率，3.3 V或5 V核心电源（VD）
- 单端输出
- 主或从串行音频接口，单速、双速或四速操作
- 静态采样时自动静音
- 提供44.1 kHz 50/15 μs去加重功能
- 可选自动静音
- 可配置静音控制
- 音量控制
- 可选高通滤波器或直流偏移
- 校准
应用领域
- DVD刻录机
- 数字电视
- 机顶盒
- 效果处理器
