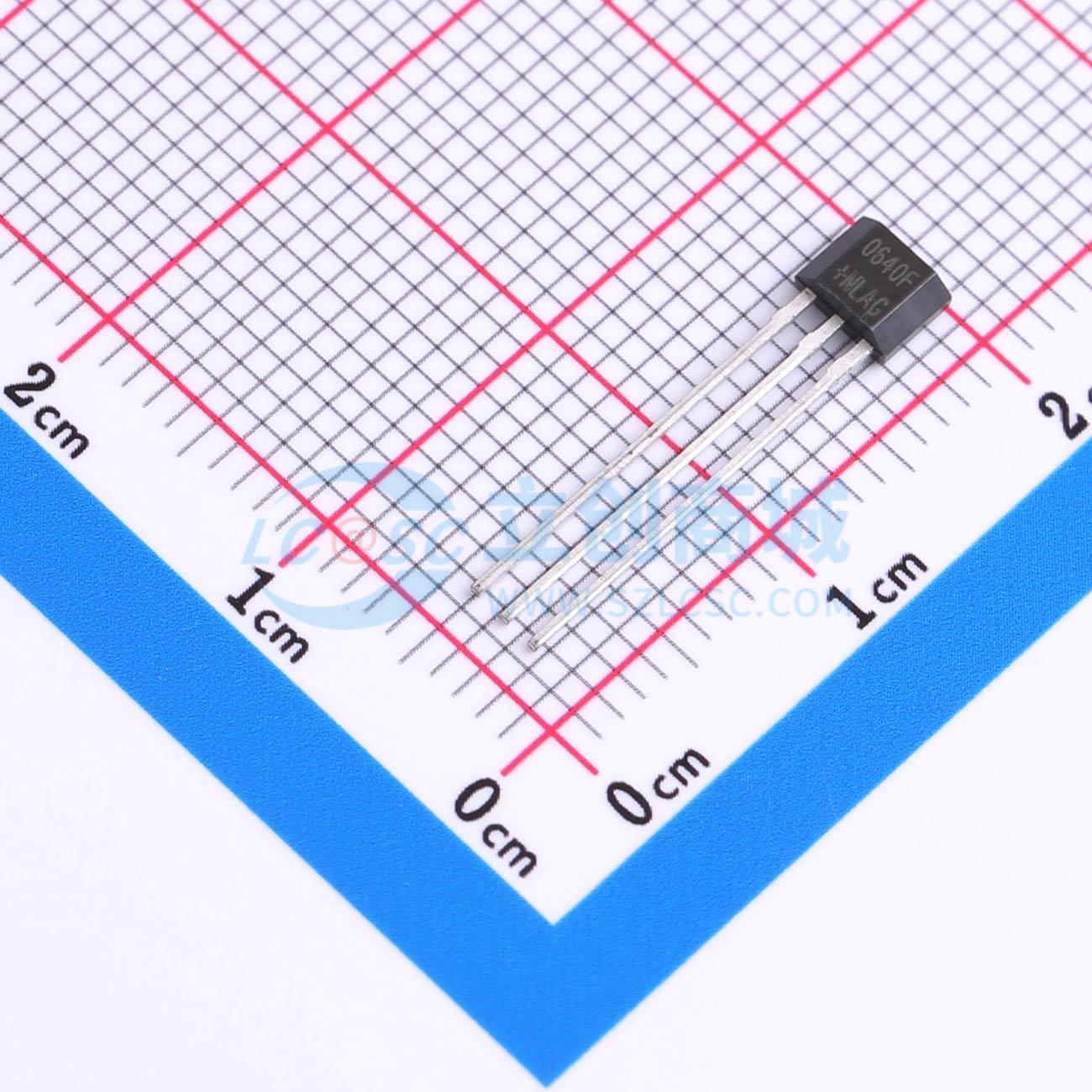

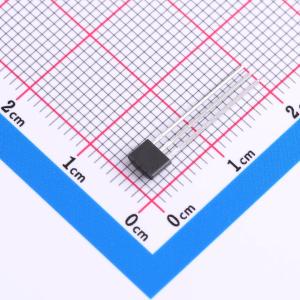

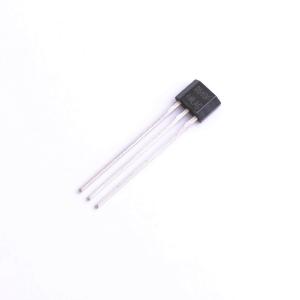

DRV5013AGQLPG

DRV5013 器件是一款斩波稳定霍尔效应传感器，可提供磁检测解决方案（在工作温度范围内具有出色的灵敏度稳定性和集成保护特性）。 磁场由数字双极锁存输出表示。该集成电路(IC) 配有一个灌电流能力达 30mA 的漏极开路输出级。该器件具有 2.5V 至 38V 的宽工作电压范围，反极性保护高达–22V，因此适用于各种工业应用。 针对反向电源条件、负载突降和输出短路或过流，提供了内部保护功能。

• 数字双极锁存霍尔传感器出色的温度稳定性–工作温度范围内 B_OP 为 ±10%
• 多个灵敏度选项 (B_OP/B_RP)
• ±1.3 mT （FA）
• ±2.7 mT （AD）
• ±6 mT （AG）
• ±12 mT （BC）
• 支持宽电压范围
• 2.5 V 至 38 V 无需外部稳压器
• 宽工作温度范围
• T_A = -40 至 +125 ℃ （Q）
• T_A = -40 至 +150 ℃ （E）
• 开漏输出（30 mA 灌电流）
• 快速开通时间 35 μs
• 小型封装和外形尺寸
• 表面贴装 3 引脚 SOT-23 (DBZ)
• 2.92 mm x 2.37 mm
• 穿孔式 3 引脚 TO-92（LPG、LPE）
• 4.00 mm x 3.15 mm
• 保护功能
• 反向电源保护（高达 -22 V）
• 支持高达 40 V 的负载突降
• 输出短路保护
• 输出电流限制

• 电动工具
• 流量计
• 阀和电磁阀状态
• 无刷直流电机
• 接近传感
• 转速计
