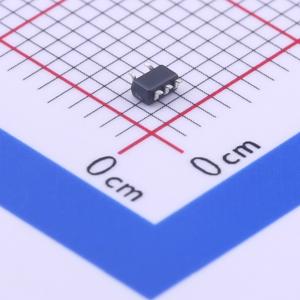

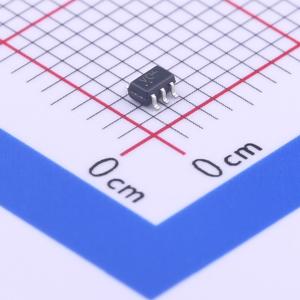

温馨提醒：图片仅供参考，商品以实物为准
M74VHC1GT14DFT1G
单路施密特触发反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MC74VHC1GT14是一款采用硅栅CMOS技术制造的单门CMOS施密特触发器反相器。它能实现与等效双极型肖特基TTL类似的高速运行，同时保持CMOS的低功耗特性。内部电路由三级组成，包括一个缓冲输出级，可提供高抗噪性和稳定的输出
- 品牌名称
- onsemi(安森美)
- 商品型号
- M74VHC1GT14DFT1G
- 商品编号
- C146810
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 通道数 | 1 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1.6V~2.1V | |
| 输入低电平(VIL) | 350mV~600mV | |
| 传播延迟(tpd) | 10.6ns@5V,50pF | |
| 系列 | 74VHC系列 | |
| 工作温度 | -55℃~+125℃ |
应用领域
- 逻辑电平转换 - 从3V CMOS逻辑到5V CMOS逻辑或从1.8V CMOS逻辑到3V CMOS逻辑
- 噪声免疫增强 - 提高噪声免疫力或整形缓慢变化的波形
- 接口应用 - 用于5V电路与3V电路之间的接口
