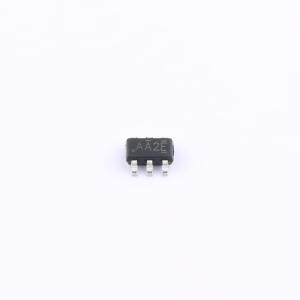

LN2266PB2MR-G

超小型高效率升压DC/DC电压调整器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LN2266是一款微型、高效率、升压DC/DC调整器。该芯片可在较宽负载范围内高效稳定的工作,具有低于1V的启动电压,可以使用1-4节电池供电。内置一个2.5A的功率开关,提供高达90%的转换效率。
品牌名称: natlinear(南麟)
商品型号: LN2266PB2MR-G
商品编号: C145765
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.102克(g)
立创商城设计参考: DCDC升压-(2)电源输入3V~7V-(2)输出5V~12V方案

商品参数

商品概述

LN2266 是一款微型、高效率、升压DC/DC 调整器。电路由电流模PWM 控制环路，误差放大器，斜波产生电路，比较器和一个功率开关等模块组成。该芯片可在较宽负载范围内高效稳定的工作。低于1V 的启动电压，可以使用1-4节电池供电。在使用锂电池供电时，可以提供1100mA 的输出电流。17uA 的静态电流以及高达90% 的转换效率能够高效的延长电池寿命。可以通过调整两个外加电阻来设定输出电压。内置一个 2.5A 的功率开关。

商品特性

低电压工作，可保证以0.9V（Iout=1mA）启动
开关频率 1000KHz
转换效率 90%
输出电流：一节碱性电池提供3.3V/300mA，一节锂电池提供5V/1100mA
输出电压精度：输出电压从2V 到5.2V，精度可达±2.0%
静态功耗：典型值 17μA
关断电流：典型值 0.01μA
扩流器件驱动端口

应用领域

MP3
PDA
电子词典
电子学习机
射频标签
便携式移动设备
无线通信设备
DSC
LCD 显示屏

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交13单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2V~5.2V
	输出电压	2V~5.2V
	输出电流	1.1A
	开关频率	1MHz
	工作温度	-40℃~+80℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	17uA
	开关管(内置/外置)	内置
	输出类型	可调
