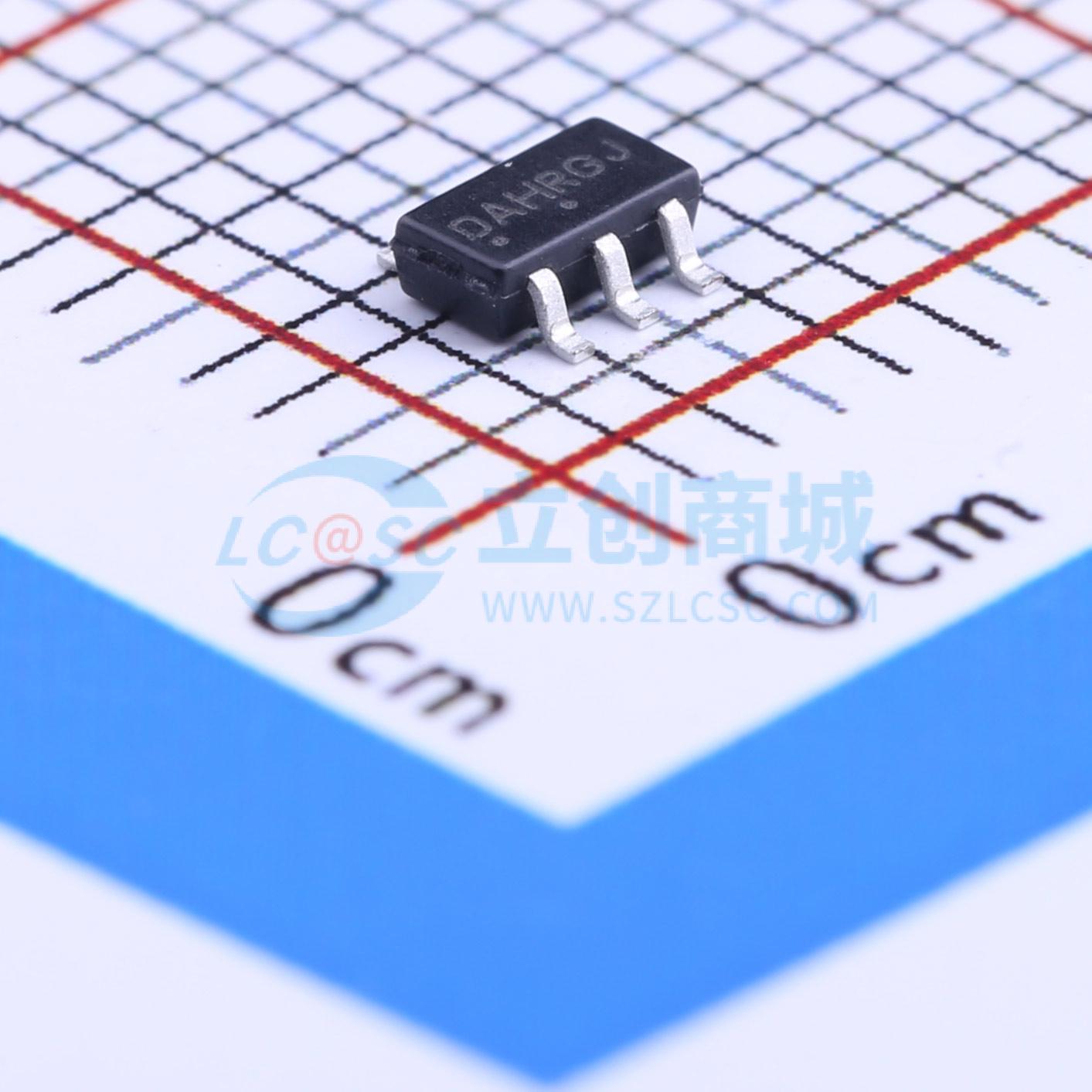

NCP1402SN50T1G
升压型 200mA 800mV~6V
- 描述
- NCP1402系列是单片微功耗升压DC-DC转换器,特别设计用于便携设备的电源管理。这些器件可以在0.8 V启动电压下启动,并在低至0.3 V的工作电压下运行。只需三个外部组件,即可实现高效转换器,最大输出电流可达200mA。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCP1402SN50T1G
- 商品编号
- C142385
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 800mV~6V | |
| 输出电压 | 5V | |
| 输出电流 | 200mA | |
| 开关频率 | - | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 30uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品特性
- 极低启动电压0.8V
- 工作电压可低至0.3V以下
- 高效率85%（Vin=2.0V，VOUT=3.0V，70mA）
- 低工作电流30μA（VOUT=1.9V）
- 输出电压精度±2.5%
- 转换纹波典型值30mV
- 仅需三个外部组件
- 具备芯片使能关断功能以延长电池寿命
- 微型薄SOT-23-5封装
- 这些器件不含铅且符合RoHS标准
应用领域
- 手机
- 寻呼机
- 个人数字助理（PDA）
- 电子游戏
- 便携式音频（MP3）
- 摄像机
- 数码相机
- 手持仪器
