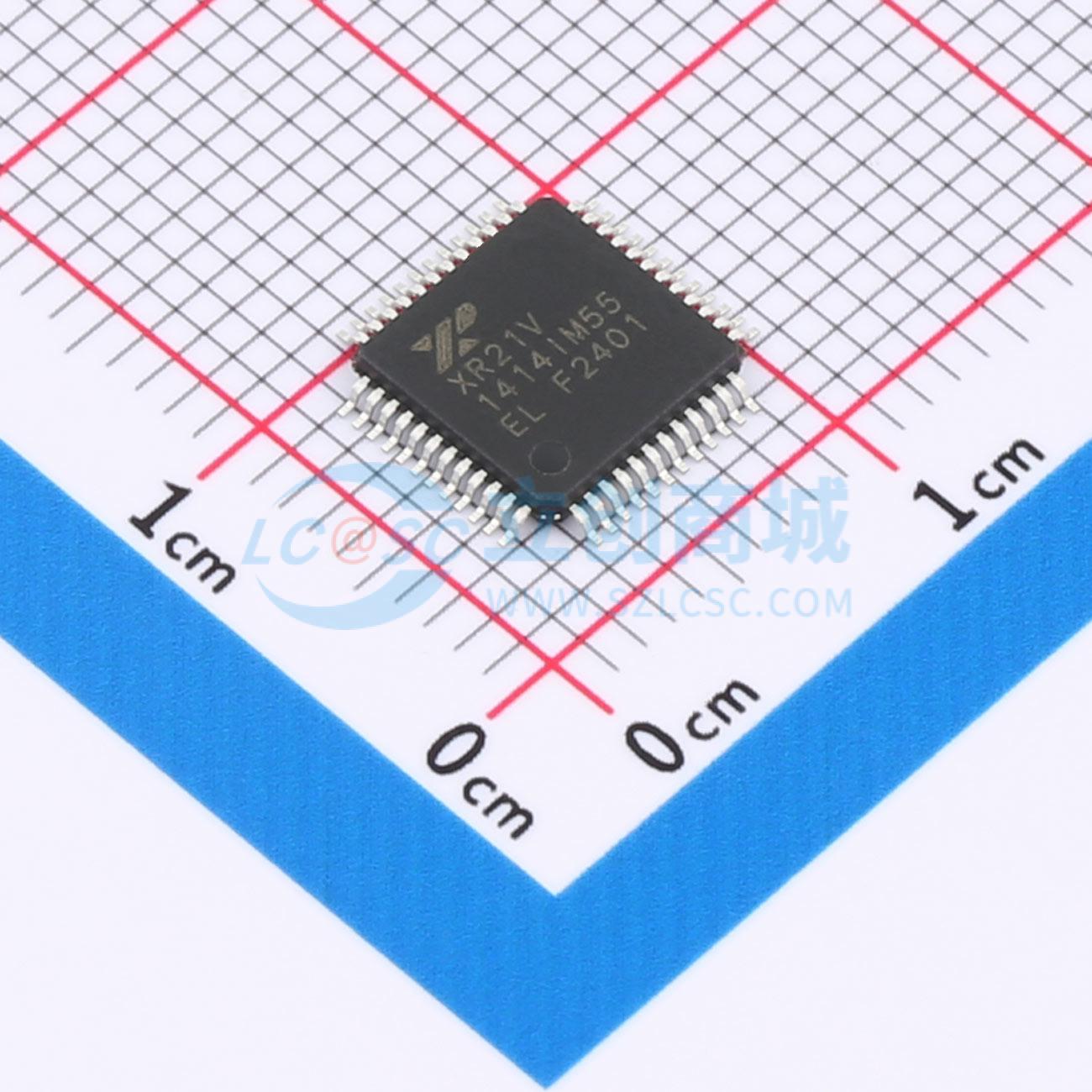

温馨提醒：图片仅供参考，商品以实物为准

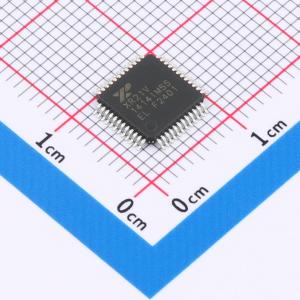

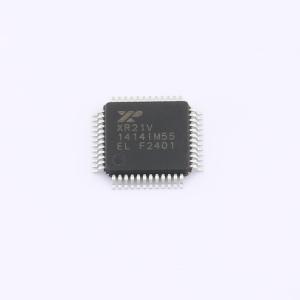

XR21V1414IM48TR-F

4通道全速USB UART

SMT扩展库SMT补贴嘉立创PCB免费打样

商品参数

XR21V1414（V1414）是一款增强型4通道USB通用异步收发传输器（UART）。其USB接口完全符合全速USB 2.0规范，支持12 Mbps的USB数据传输速率。该USB接口还支持USB挂起、恢复和远程唤醒操作。

V1414使用内部48MHz时钟工作，因此不需要像前几代UART那样的外部晶体/振荡器。借助分数波特率发生器，可以使用内部48MHz时钟精确生成任何波特率。

V1414具有128字节的TX FIFO和384字节的RX FIFO，有助于优化各种应用的整体数据吞吐量。如果需要，多点模式和自动RS-485半双工方向控制功能可以进一步简化典型的多点RS-485应用。

V1414采用单2.97至3.63伏电源供电，并具有5V耐压输入。V1414提供48引脚TQFP封装。

XR21V1414支持Windows 2000、XP、Vista、7、8和CE以及Linux和Mac的WHQL认证软件驱动程序。

符合 USB 2.0 标准，全速 (12 Mbps)
- 支持 USB 挂起、恢复和远程唤醒操作
USB 数据引脚具有 ±5 kV HBM ESD 保护
所有其他引脚具有 ±2 kV HBM ESD 保护
每个 UART 的增强特性
- UART 数据速率高达 12 Mbps
- 分数波特率生成器
- 128 字节 TX FIFO
- 384 字节 RX FIFO
- 7、8 或 9 个数据位
- 1 或 2 个停止位
- 奇校验、偶校验、标记校验、空格校验或无校验
- 自动硬件 (RTS/CTS 或 DTR/DSR) 流控制
- 自动软件 (Xon/Xoff) 流控制
- 多点模式
- 自动 RS-485 半双工控制
- 半双工模式
- 可选 GPIO 或调制解调器 I/O
内部 48 MHz 时钟
单 3.3V 电源
耐 5V 输入
48 引脚 TQFP 封装
支持的操作系统
- Windows 2000, XP, Vista, Win7 和 Win8
- Windows CE 4.2, 5.0, 6.0, 7.0
- Linux
- Mac
