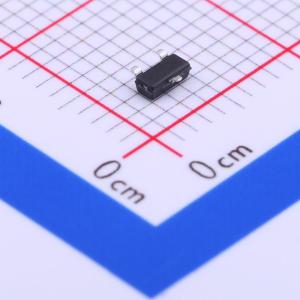

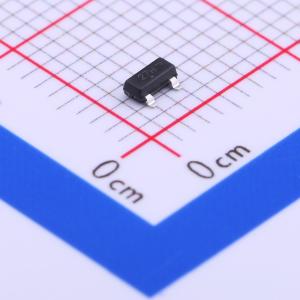

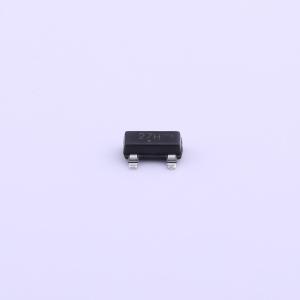

温馨提醒：图片仅供参考，商品以实物为准
SZNUP1105LT1G
双向ESD 24V截止 峰值脉冲电流：8A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NUP1105L专为保护LIN和单线CAN收发器免受ESD和其他有害瞬态电压事件的影响而设计。该器件采用单个SOT−23封装为数据线提供双向保护，为系统设计人员提供了一种低成本的方案，以提高系统可靠性并满足严格的EMI要求。
- 品牌名称
- onsemi(安森美)
- 商品型号
- SZNUP1105LT1G
- 商品编号
- C139969
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 44V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 350W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 28.4V | |
| 反向电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 60pF；30pF |
商品概述
NUP1105L专为保护LIN和单线CAN收发器免受ESD和其他有害瞬态电压事件的影响而设计。该器件采用单个SOT−23封装为数据线提供双向保护，为系统设计人员提供了一种低成本的方案，以提高系统可靠性并满足严格的EMI要求。
商品特性
- SOT−23封装，支持独立双向配置
- 每线350 W峰值功率耗散（8 x 20 μs波形）
- 低反向漏电流（<100 nA）
- 符合IEC标准：
- IEC 61000−4−2（ESD）：4级
- IEC 61000−4−4（EFT）：40 A - 5/50 ns
- IEC 61000−4−5（雷击）8.0 A（8/20 μs）
- ISO 7637−1，非重复性EMI浪涌脉冲待定
- ISO 7637−3，重复性电气快速瞬变（EFT）待定EMI浪涌脉冲
- 阻燃等级UL 94 V−0
- 汽车及其他需要独特产地和控制变更要求的应用采用SZ前缀；符合AEC−Q101标准且具备生产件批准程序（PPAP）能力
- 这些器件无铅且符合RoHS标准
应用领域
- 汽车电子
- LIN总线
- 单线CAN
- 工业控制网络
- 智能配电系统（SDS）
- DeviceNet
