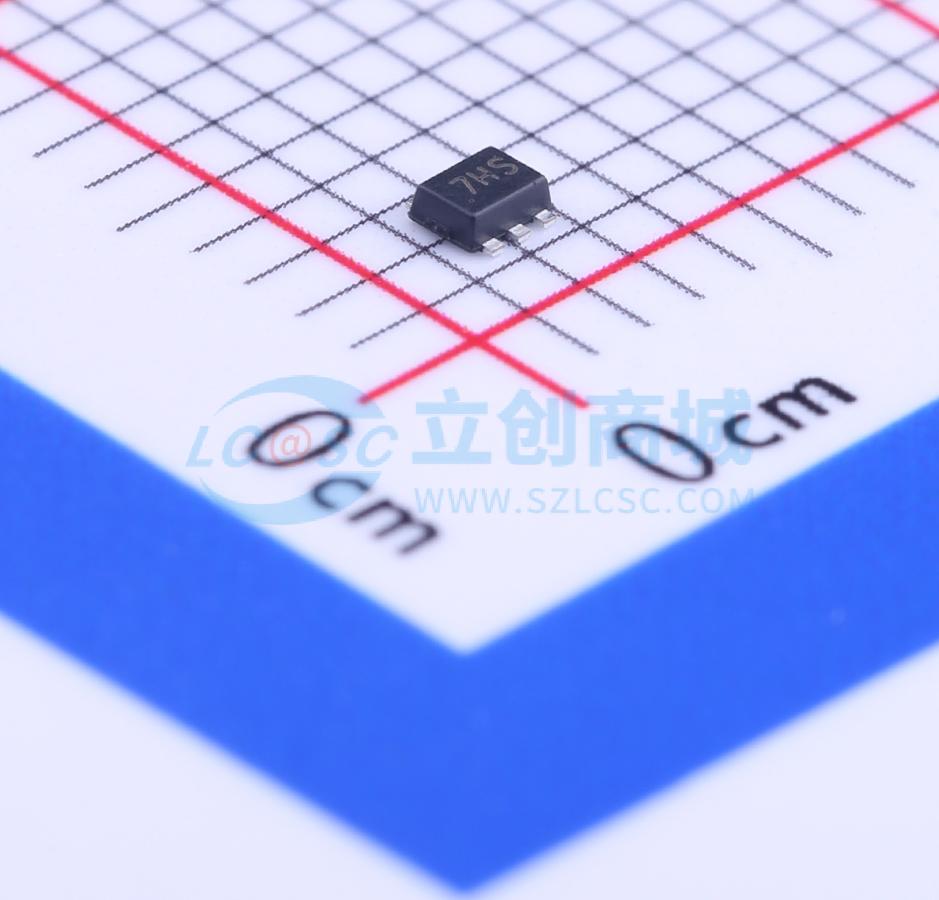

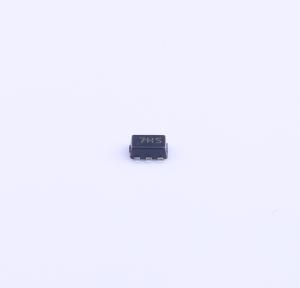

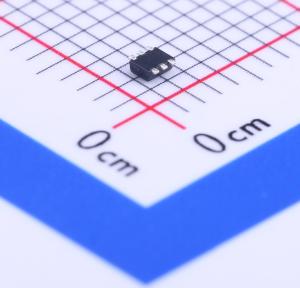

ESDA6V8V6-6/TR
停产 ESDA6V8V6-6/TR
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- ESDA6V8V6-6/TR
- 商品编号
- C139743
- 商品封装
- SOT-563
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向工作电压(Vrwm) | 5V | |
| 钳位电压 | 10V；12.5V | |
| 峰值脉冲电流(Ipp) | 16A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压(VBR) | 6.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 500nA | |
| 通道数 | 五路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 50pF |
商品概述
ESDA6V8V6阵列是一款5通道ESD瞬态电压抑制器，可为可能遭受静电放电（ESD）的敏感电子元件提供高级别的保护。对于正向瞬态，这些器件将电压钳位在逻辑电平电源之上；对于负向瞬态，将电压钳位在低于地电位一个二极管压降的位置。 ESDA6V8V6能够安全地消散±20 kV的ESD冲击，超过了IEC 61000 - 4 - 2国际标准的最高要求。按照MILSTD - 883（方法3015）人体模型（HBM）ESD规范，该器件可为大于±20 kV的接触放电提供保护。ESDA6V8V6采用SOT - 563表面贴装封装，工作电压为5 V。
商品特性
- 工作峰值反向电压：5 V
- 低泄漏电流：在3 V电压下< 1 μA
- 高ESD保护等级：每HBM > 20 kV
- IEC61000 - 4 - 2 4级ESD保护
- IEC61000 - 4 - 4 4级EFT保护
- 五个独立的单向配置
应用领域
- 手机及配件
- 个人数字助理（PDA）
- 笔记本电脑、台式电脑和服务器
- 便携式仪器
- 数码相机
- 外围设备
- MP3播放器
