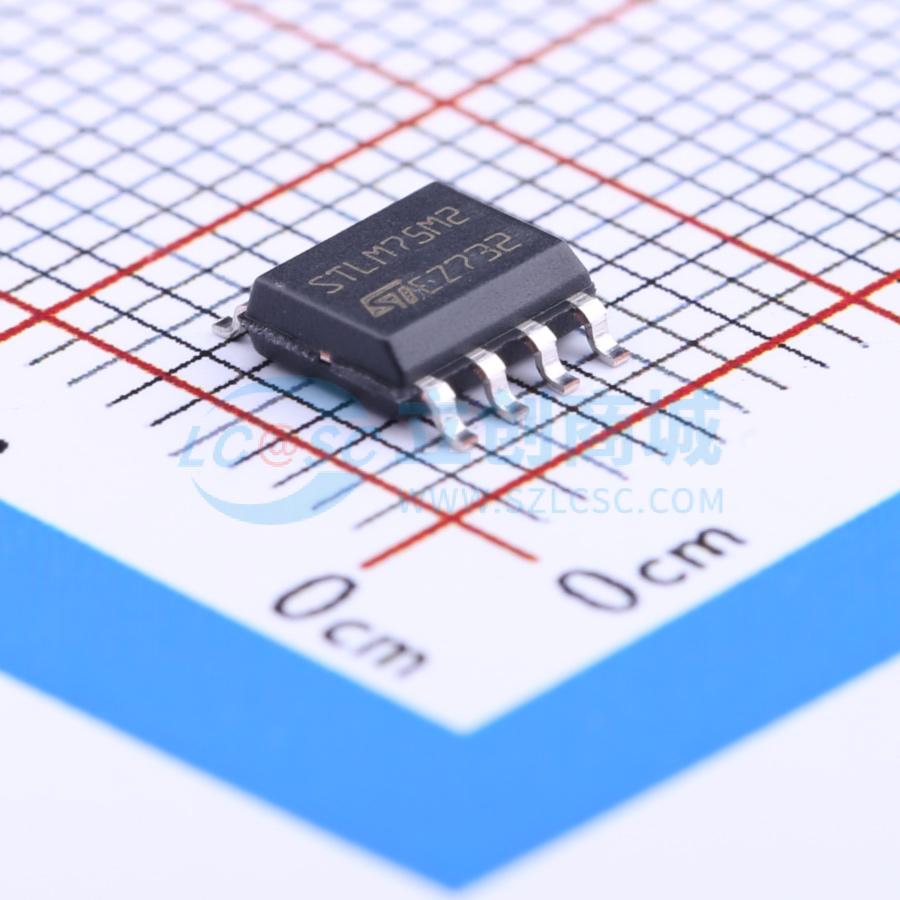

STLM75M2F
数字温度传感器和热监控器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高精度数字温度传感器和热监测器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STLM75M2F
- 商品编号
- C139728
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | -55℃~+125℃ | |
| 精度 | ±2℃ | |
| 工作电压 | 2.7V~5.5V | |
| 待机电流 | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | I2C；SMBus | |
| 温度转换时间 | 150ms | |
| 温度分辨率 | 9bit | |
| 工作温度 | - | |
| 功能特性 | 温度阈值监测；硬件比较器/独立温控输出；出厂温度校准；低功耗待机 |
商品概述
STLM75是一款高精度数字CMOS温度传感器IC，配备sigma-delta温度-数字转换器和I²C兼容串行数字接口。它包含带隙温度传感器和9位ADC，可监测温度并将其数字化至最高0.5℃的分辨率。在-55℃至125℃的全温度测量范围内，其典型最大精度为±3℃；在-25℃至+100℃范围内，精度为±2℃。它与LM75B引脚和软件兼容，工作电压范围为2.7V至5.5V；在3.3V电压下工作时，典型电源电流为125μA。板载sigma-delta模数转换器（ADC）将测量的温度转换为以摄氏度校准的数字值。
商品特性
- 测量温度范围：-55℃至+125℃（-67℉至+257℉）
- 精度：±0.5℃（典型值）
- 在-25℃至+100℃范围内，精度为±2℃（最大值）
- 低工作电流：125μA（典型值）
- 无需外部组件
- 双线I²C/SMBus兼容串行接口
- 支持总线超时功能
- 可选总线地址允许总线上连接最多8个设备
- 宽电源范围：工作电压2.7V至5.5V
- 转换时间：150ms（最大值）
- 可编程温度阈值和滞后设定点
- 与LM75引脚和软件兼容（即插即用替换）
- 上电默认值允许作为恒温器独立运行
- Shutdown模式以最小化功耗
- 输出引脚（开漏）可配置为中断或比较器/恒温器模式（双用途事件引脚）
- 封装：SO8、MSOP8（TSSOP8）
应用领域
- 个人计算机
- 系统热管理
- 电子设备
- 工业控制器
