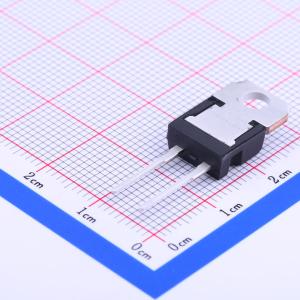

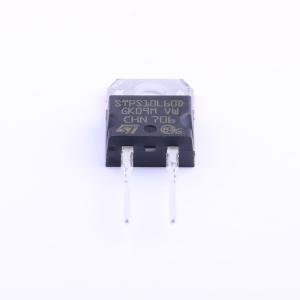

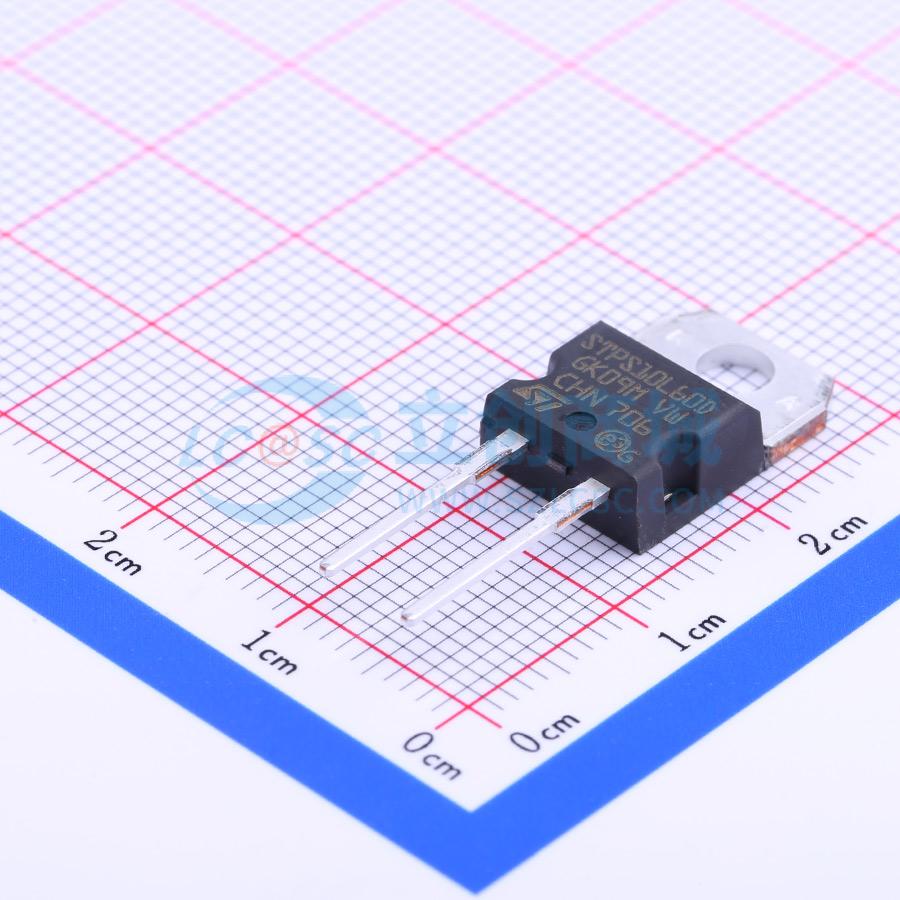

温馨提醒：图片仅供参考，商品以实物为准
STPS10L60D
电压:60V 电流:10A
- 描述
- 60 V、10 A低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS10L60D
- 商品编号
- C139287
- 商品封装
- TO-220AC
- 包装方式
- 管装
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 600mV@10A | |
| 直流反向耐压(Vr) | 60V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 10A | |
| 反向电流(Ir) | 350uA@60V | |
| 工作结温范围 | - | |
| 非重复峰值浪涌电流 (Ifsm) | 220A |
商品概述
肖特基整流器，封装类型为TO-220AC、TO-220FPAC。冷却方式：C；热失控条件为dPtot/dTj <1/Rth(j-a)；脉冲测试条件为tp=380μs，δ<2%；传导损耗计算公式为P=0.42×IF(AV)+0.014×IF(RMS)；推荐扭矩值为0.8M.N，最大扭矩值为1.0M.N；环氧树脂符合UL94 V0标准。
商品特性
- 低正向压降
- 可忽略的开关损耗
- 低热阻
- 雪崩能力已指定
应用领域
- 开关模式电源
- 高频DC-DC转换器
- DC/DC充电器
