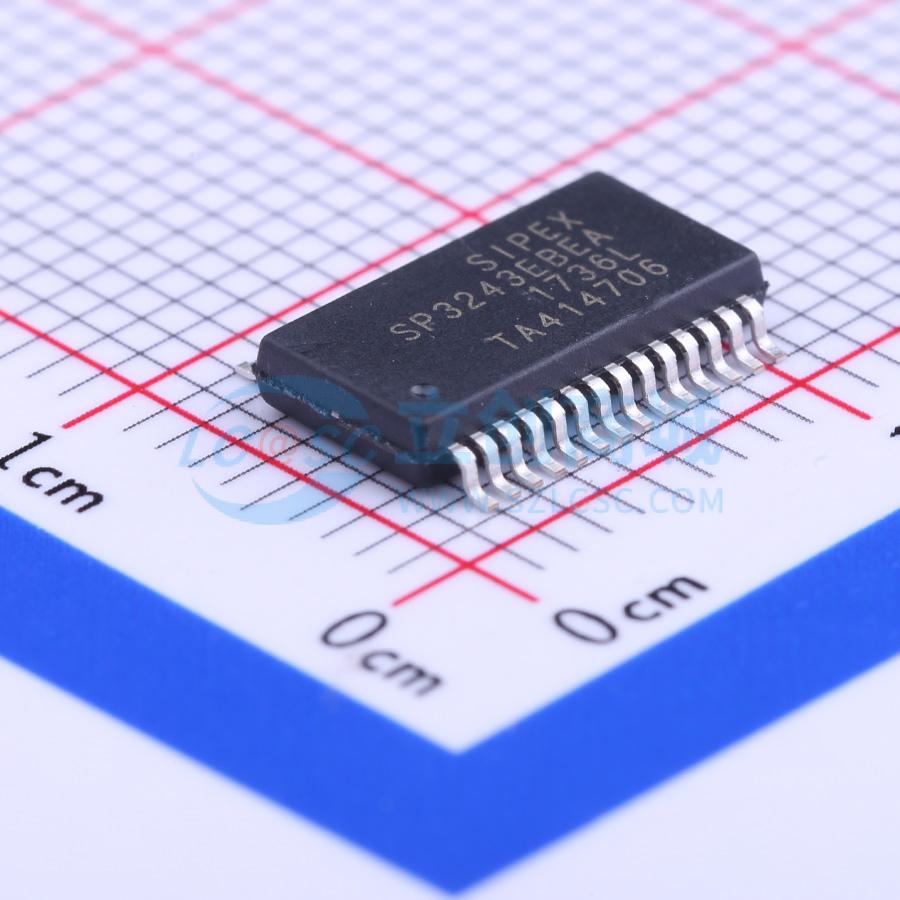

温馨提醒：图片仅供参考，商品以实物为准
SP3243EBEA-L/TR
SP3243E 3驱动/5接收智能+3.0V至+5.5V RS-232收发器
- 描述
- SP3243E是3驱动/5接收的RS-232收发器，适用于便携式或手持设备。该器件具有自动在线电路，可在断开连接时自动关闭以节省电源。
- 品牌名称
- MaxLinear(迈凌)
- 商品型号
- SP3243EBEA-L/TR
- 商品编号
- C138704
- 商品封装
- SSOP-28-208mil
- 包装方式
- 编带
- 商品毛重
- 0.595克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 3 | |
| 接收器数 | 5 | |
| 数据速率 | 250Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5.5V | |
| 静电保护 | ±15kV | |
| 有无电荷泵 | 有 | |
| 工作温度 | -40℃~+85℃ |
商品概述
SP3243E产品是3驱动器/5接收器的RS - 232收发器解决方案，适用于笔记本电脑和平板电脑等便携式或手持设备应用。SP3243E包含一个互补接收器，在设备关机时仍能保持警觉，监测外部设备的振铃指示信号。SP3243E和EB器件具有压摆率受限输出，可减少串扰和电磁干扰。“U”和“H”系列针对高速进行了优化，数据速率高达1Mbps，轻松满足高速RS - 232应用的需求。SP3243E系列采用内部高效电荷泵电源，在3.3V工作时仅需0.1μF电容。这种电荷泵和Exar的驱动器架构使SP3243E系列能够在+3.0V至+5.5V的单电源下实现符合要求的RS - 232性能。AUTO ON - LINE®功能使设备在关机状态下，当连接RS - 232电缆且连接的外设开启时能自动“唤醒”。否则，设备自动关机，功耗低于1μA。 SP3243E收发器符合EIA/TIA232和ITU - T V.28/V.24通信协议，可应用于笔记本电脑或平板电脑等电池供电、便携式或手持设备应用中。SP3243E器件采用Exar专有的、已获专利（美国专利号5,306,954）的板载电荷泵电路，可从+3.0V至+5.5V的单电源产生±5.5V的RS - 232电压电平。SP3243EU器件在满载时可实现1000kbps的数据速率。 SP3243E是一款3驱动器/5接收器器件，非常适合便携式或手持设备应用。SP3243E包含一个互补的始终激活的接收器，可在关机时监测外部设备（如调制解调器）。这有助于通过防止在Vcc可能断开的情况下保护二极管的正向偏置，来保护UART或串行控制器IC。 SP3243E系列是对电源敏感设计的理想选择。
商品特性
- 在+3.0V至+5.5V电源下符合真正的EIA/TIA - 232 - F标准
- 与EIA/TIA - 232互操作，在低至+2.7V电源时符合EIA/TIA - 562标准
- AUTO ON - LINE®电路可从1μA的关机状态自动唤醒
- 稳压电荷泵可产生稳定的RS - 232输出，不受VCC变化影响
- 增强的ESD规格：±15KV人体模型、±15KV IEC61000 - 4 - 2空气放电、±8KV IEC61000 - 4 - 2接触放电
- 最小传输速率250 Kbps（EB）
- 最小传输速率1000 Kbps（EU）
- 非常适合高速RS - 232应用
- 现提供无铅封装
