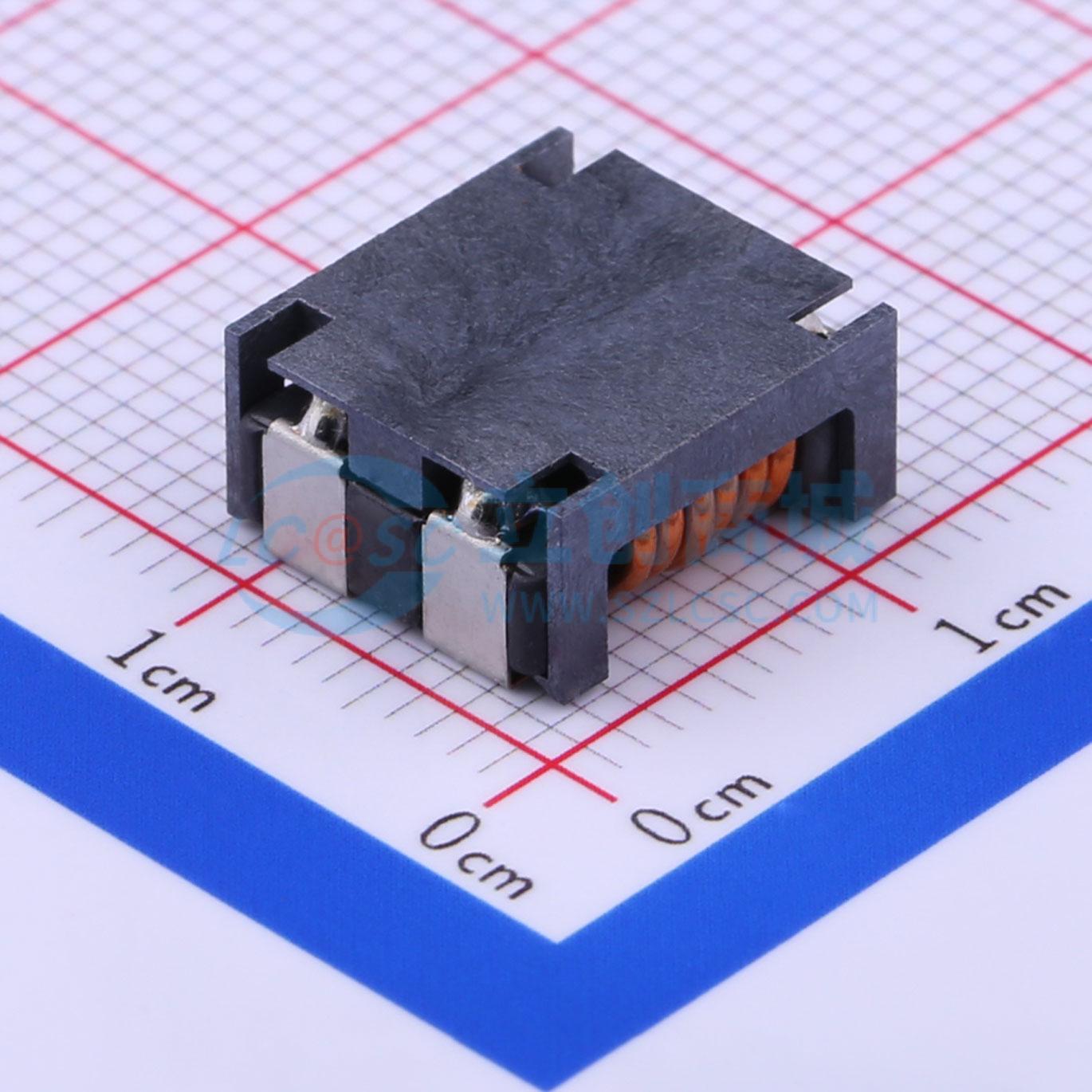

温馨提醒：图片仅供参考，商品以实物为准

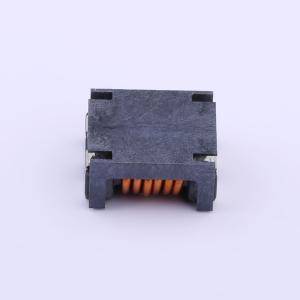

ACM12V-701-2PL-TL00
两路 贴片共模滤波器 阻抗700Ω@100MHz
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：采用专属方形封闭磁芯设计，在保持相同特性的同时可以做到小型化。 低剖面设计，非常适合表面贴装。 出色的阻抗特性，非常适合抑制共模噪声。 最大可处理 16A 电流，包括温度降额。 工作温度范围宽，从 -40℃ 到 +125℃。 符合 AEC-Q200 标准。应用：各种直流电源线、多媒体设备和各种电子设备（包括汽车动力系统和安全应用）的电源线共模噪声抑制措施
- 品牌名称
- TDK
- 商品型号
- ACM12V-701-2PL-TL00
- 商品编号
- C136497
- 商品封装
- SMD,12x11mm
- 包装方式
- 编带
- 商品毛重
- 2.874克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 通道数 | 2 | |
| 额定电流 | 8A | |
| 阻抗@频率 | 700Ω@100MHz |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压 | 80V | |
| 直流电阻(DCR) | 6mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 绝缘电阻 | 10MΩ |
