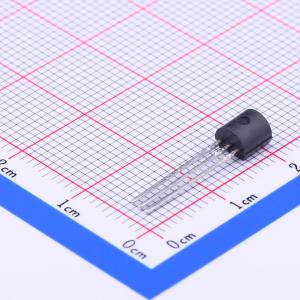

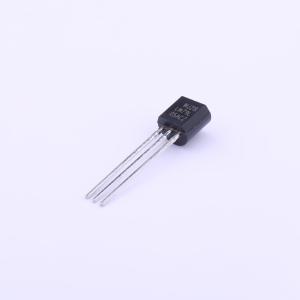

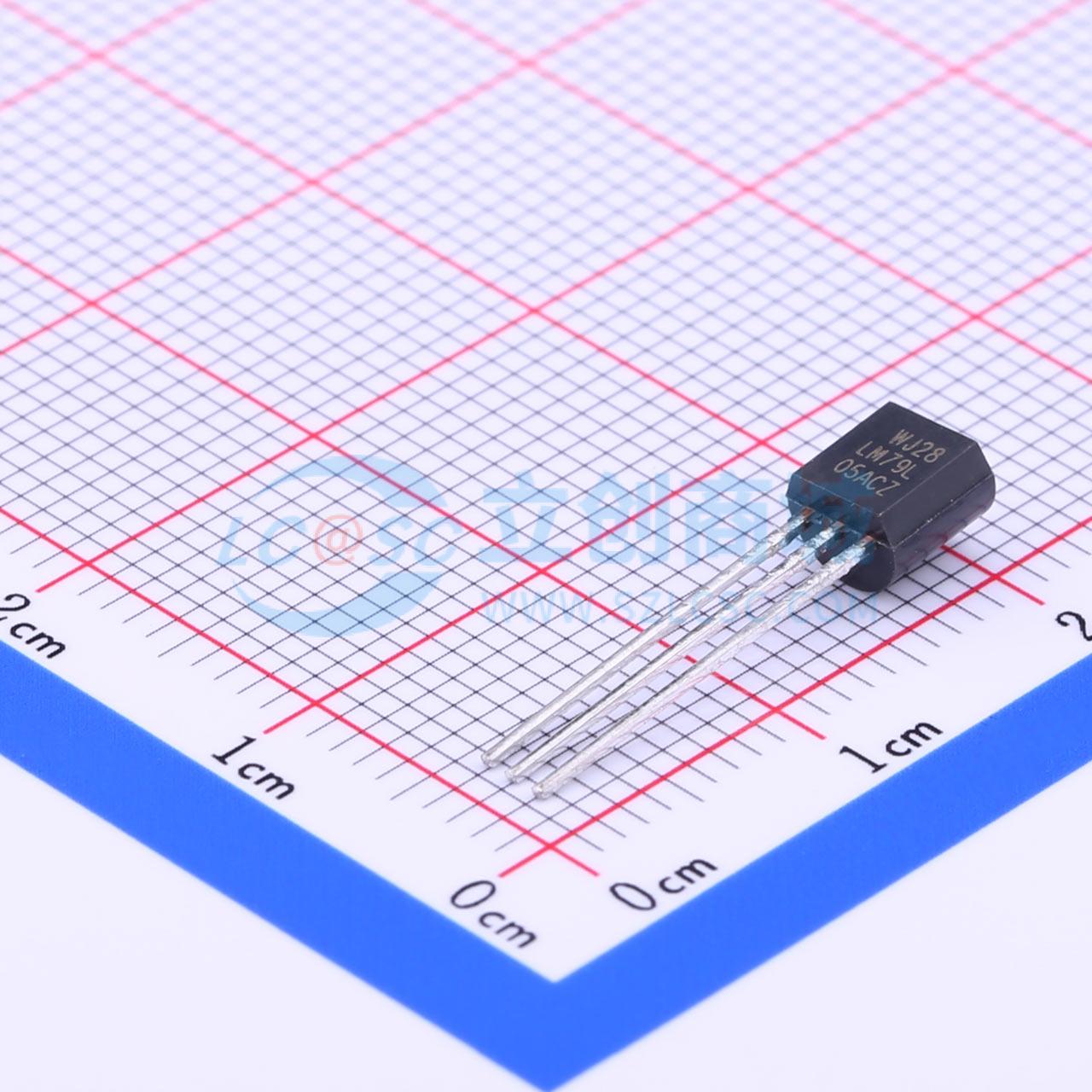

LM79L05ACZ

这些稳压器采用内部电流限制和热关断保护。

MC79L05A / LC79L05A固定电压稳压器设计有热过载保护，当电路受到过度功率过载条件时会关闭电路。内部短路保护限制了电路通过的最大电流。在许多低电流应用中，不需要补偿电容器。但是，建议如果稳压器通过长导线连接到电源滤波器，或者输出负载电容较大时，应在稳压器输入端旁路一个电容器。选择输入旁路电容器应具有良好的高频特性，以确保在所有负载条件下稳定运行。应选择一个0.33微法或更大的钽、聚酯或其他在高频下具有低内部阻抗的电容器。旁路电容器应直接跨接在稳压器的输入端子上，并使用最短的可能引线安装。应使用良好的构造技术以最小化地环路和引线电阻下降，因为稳压器没有外部感应引线。旁路输出也是推荐的。

公共地线是输入和输出电压之间所必需的。输入电压必须保持通常在输出电压以上2.0伏，即使在输入纹波电压的低点期间也是如此。
