温馨提醒：图片仅供参考，商品以实物为准

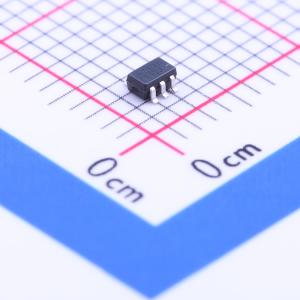

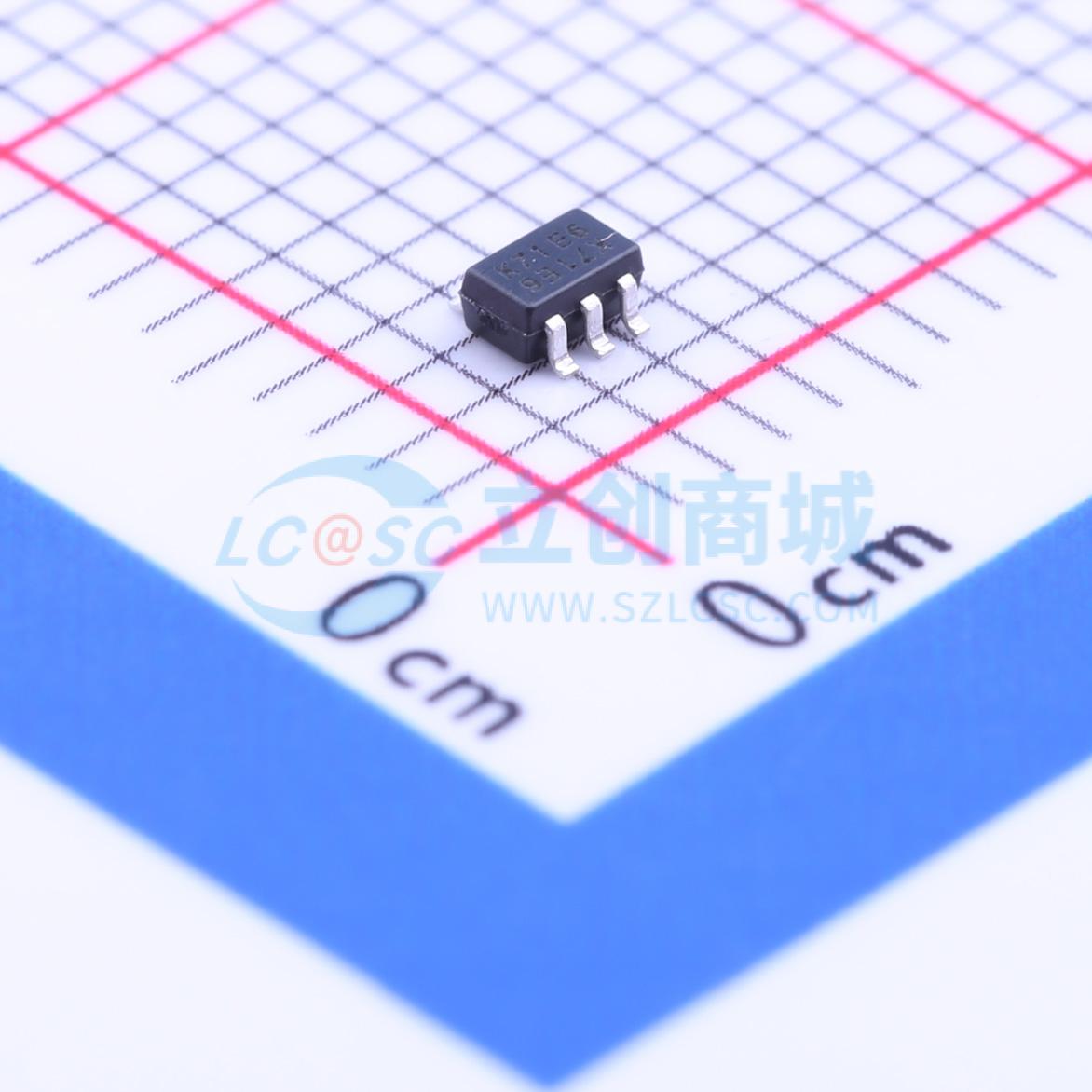

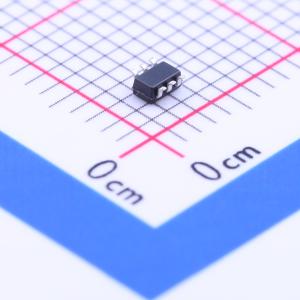

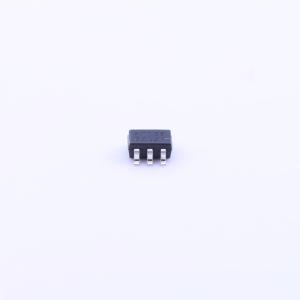

BAS70DW-05-7-F
电压:70V 电流:70mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该肖特基势垒阵列设计用于多种配置，具有低泄漏性能。这通过仅需一个组件降低了组件放置成本。设计满足 AEC-Q101 要求。配置非常适合用作:极性保护二极管。两条数据线的轨到轨数据线保护。多路复用电路。高效、低电流桥式整流电路。续流二极管。开关二极管
- 品牌名称
- DIODES(美台)
- 商品型号
- BAS70DW-05-7-F
- 商品编号
- C134382
- 商品封装
- SC-70-6(SOT-363)
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 2对共阴极 | |
| 正向压降(Vf) | 1V@15mA |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 70V | |
| 整流电流 | 70mA | |
| 反向电流(Ir) | 100nA@50V |
商品概述
这款肖特基势垒二极管阵列采用多种配置设计，具有低泄漏性能。这通过仅需一个组件降低了组件放置成本。其设计满足AEC - Q101要求。这些配置非常适合用作：极性保护二极管、两条数据线的轨到轨数据线保护、复用电路、高效低电流桥式整流电路、续流二极管、开关二极管。
商品特性
- 低正向电压降
- 快速开关
- 超小表面贴装封装
- PN结保护环，用于瞬态和ESD保护
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
- DiODEsTM BAS70DW - 05Q适用于需要特定变更控制的汽车应用，该部件符合AEC - Q101标准，具备PPAP能力，并在IATF 16949认证的工厂生产
应用领域
- 极性保护
- 数据线保护
- 复用电路
- 桥式整流电路
- 开关电路
