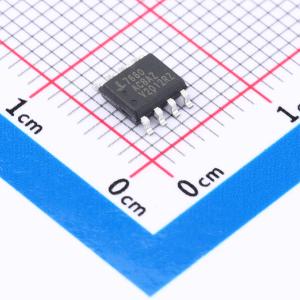

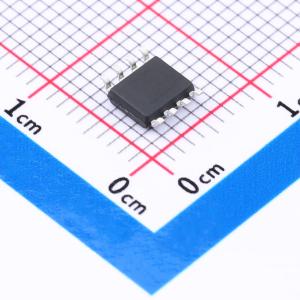

ICL7660ACBAZA

ICL7660S和ICL7660A超级电压转换器是单片CMOS电压转换集成电路，与其他类似器件相比，具有显著的性能优势。它们可直接替代行业标准的ICL7660，提供高达12V的扩展工作电源电压范围，且电源电流更低。集成了一个频率提升引脚，使用户即使使用较小的电容也能实现较低的输出阻抗。 ICL7660S和ICL7660A可将1.5V至12V输入范围内的正电源电压转换为负电源电压，输出互补的-1.5V至-12V电压。电荷泵和电荷存储功能仅需两个非关键的外部电容。ICL7660S和ICL7660A可连接成电压倍增器，在12V输入时可产生高达22.8V的电压。它们还可用作电压倍增器或分压器。 每个芯片包含一个串联直流电源稳压器、RC振荡器、电压电平转换器和四个输出功率MOS开关。当输入电源电压为5.0V时，空载振荡器的标称振荡频率为10kHz。可通过在“OSC”端子添加外部电容来降低该频率，也可用外部时钟驱动振荡器。 “LV”端子可接地，以绕过内部串联稳压器，改善低电压（LV）工作。在中高电压（3.5V至12V）下，LV引脚浮空以防止器件闩锁。

• 保证在所有温度范围内具有更低的最大电源电流
• 宽工作电压范围：1.5V至12V
• 在3V下进行100%测试
• 提升引脚（引脚1）可实现更高的开关频率
• 保证最低功率效率为96%
• 改进后的最小开路电压转换效率为99%
• 改进的SCR闩锁保护
• 可简单地将+5V逻辑电源转换为±5V电源
• 简单的电压倍增VOUT = (-)nVIN
• 使用方便；仅需两个非关键的外部无源元件
• 可更好地直接替代行业标准ICL7660和其他替代器件
• 提供无铅产品（符合RoHS标准）

• 可简单地将+5V转换为±5V电源
• 电压倍增VOUT = ±nVIN
• 为数据采集系统和仪器提供负电源
• RS232电源
• 电源分割器，VOUT = ±VS
