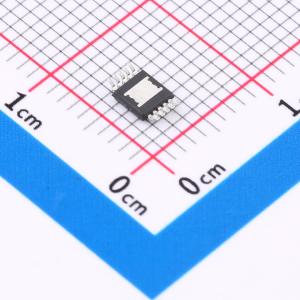

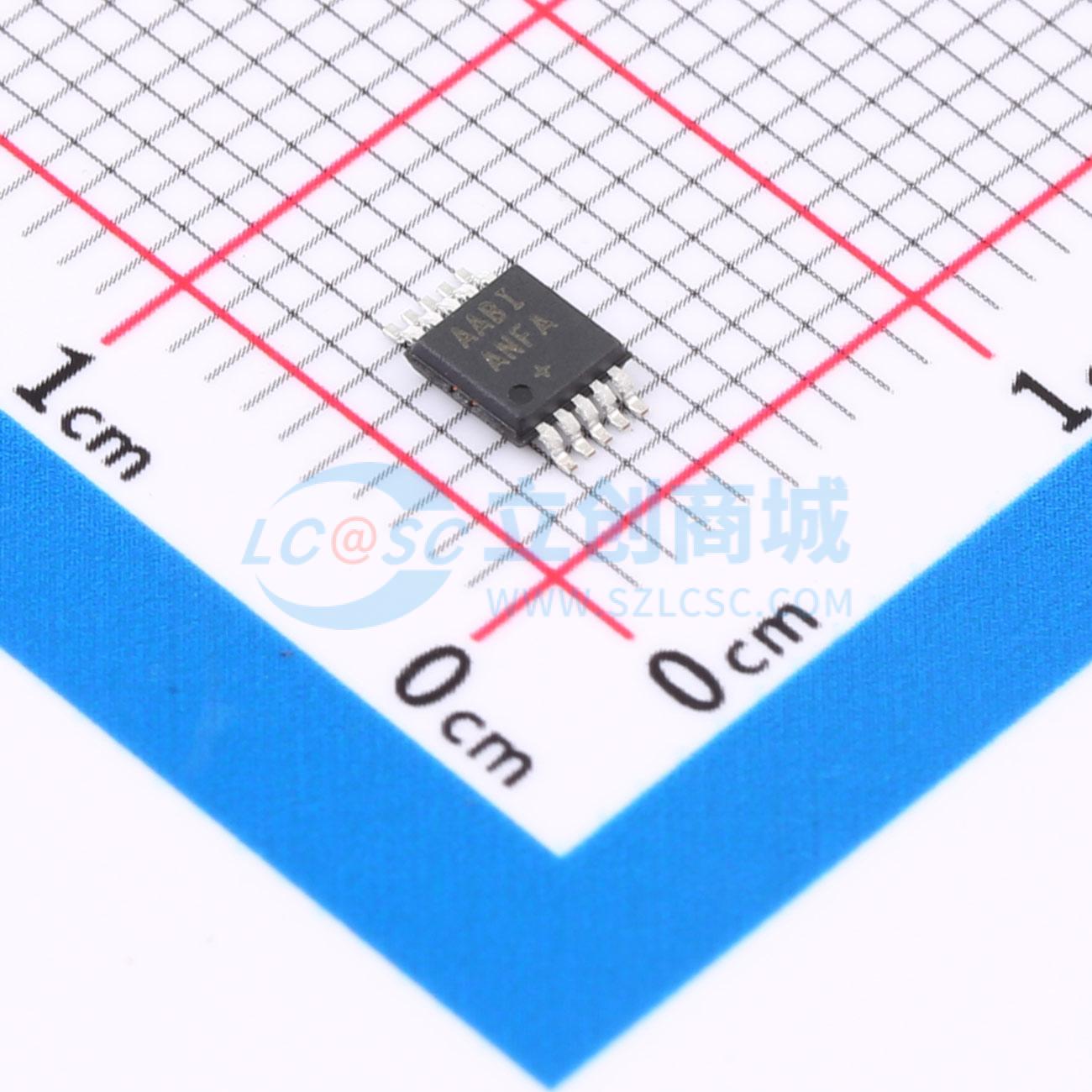

MAX16956AUBB/V+
36V、300mA、静态电流为1.1μA的迷你降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 36V、300mA、微型降压转换器，1.1μA IQ、业界最低IQ的汽车级降压转换器，可替代始随时就绪的LDO
- 商品型号
- MAX16956AUBB/V+
- 商品编号
- C1356272
- 商品封装
- MSOP-10-EP
- 包装方式
- 管装
- 商品毛重
- 0.066克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.5V~36V | |
| 输出电压 | 3.3V | |
| 输出电流 | 300mA | |
| 开关频率 | 2.1MHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.1uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
MAx16956是一款小型同步降压转换器，集成了高侧和低侧开关。设计用于在输入电压为3.5V至36V的情况下提供高达300mA的电流，而在无负载时（固定输出版本）仅使用1.1µA的静态电流。可以通过观察RESET信号来监控电压质量。可以在97%的占空比下运行，使其接近压差状态，非常适合汽车冷启动应用。
提供5V和3.3V的固定输出电压版本，以及可调版本。通过使用电阻分压器，用户可以将可调版本的输出电压编程在1V至10V之间。频率固定为2.1MHz，这允许使用较小的外部元件，减少输出纹波，并最小化AM无线电干扰。提供了强制PWM模式和跳过模式两种工作模式，在跳过模式下的静态电流极低，仅为1.1µA。此外，还可以订购具有扩频频率调制功能的版本，以最大限度地减少由于开关频率引起的EMI辐射发射。
MAx16956采用小巧的（3mm x 3mm）10引脚µMAx封装，并可在-40℃至+125℃的全汽车温度范围内工作。符合AEC-Q100标准。
应用领域
- 汽车车身ECU
- 负载点应用
- 分布式直流电源系统
