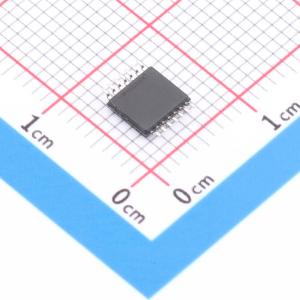

温馨提醒：图片仅供参考，商品以实物为准

TPS3600D50PW

描述: TPS3600 适用于低功耗处理器的电池备份监控器
品牌名称: TI(德州仪器)
商品型号: TPS3600D50PW
商品编号: C1355206
商品封装: TSSOP-14
包装方式: 管装
商品毛重: 0.204克(g)

商品参数

商品概述

TPS3600系列监控电路可监控和控制处理器活动。在电源故障或欠压情况下，TPS3600的备用电池切换功能允许在不预先发出复位信号的情况下，由已安装的备用电池为低功耗处理器及其外设供电。上电期间，当电源电压（VDD或VBAT）高于Vres时，会发出复位信号。此后，电源电压监控器会监控VOUT，只要VOUT保持在阈值电压（VIT）以下，复位输出就会保持有效。内部定时器会延迟输出恢复到无效状态（高电平），以确保系统正确复位。该延迟定时器在VOUT升至阈值电压（VIT）以上后开始计时。若两个电源都出现欠压或电源故障，检测到电压降至阈值电压（VΠ）以下时，输出会再次变为有效（低电平）。该产品系列适用于2 V、2.5 V、3.3 V和5 V的电源电压。这些电路采用14引脚TSSOP封装。其工作温度范围为 -40°C至85°C。

商品特性

最大电源电流40 μA
精密电源电压监控器 – 2.0 V、2.5 V、3.3 V、5.0 V – 可按需提供其他版本
带有800 ms超时时间的看门狗定时器
备用电池电压可超过VDD
带有固定100 ms复位延迟时间的上电复位发生器
用于电源故障或低电量监测的电池正常输出电压监控器
手动切换至备用电池模式
芯片使能选通 - 最大传播延迟3 ns（VDD = 5 V时）
手动复位
电池新鲜度密封
14引脚TSSOP封装
温度范围... -40°C至85°C

应用领域

传真机
机顶盒
高级语音邮件系统
便携式电池供电设备
计算机设备
高级调制解调器
汽车系统
便携式长期监测设备
销售点设备

交货周期

订货7-9个工作日

购买数量

(90个/管，最小起订量 1000 个)

个

起订量：1000 个90个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电源监控器
	输出类型	开漏
	复位有效电平	低电平有效
	阈值电压	4.4V

	属性	参数值
	受监控电压数	1
	手动复位	有
	看门狗定时器	有
	复位超时	100ms
	工作温度	-40℃~+85℃@(Ta)
