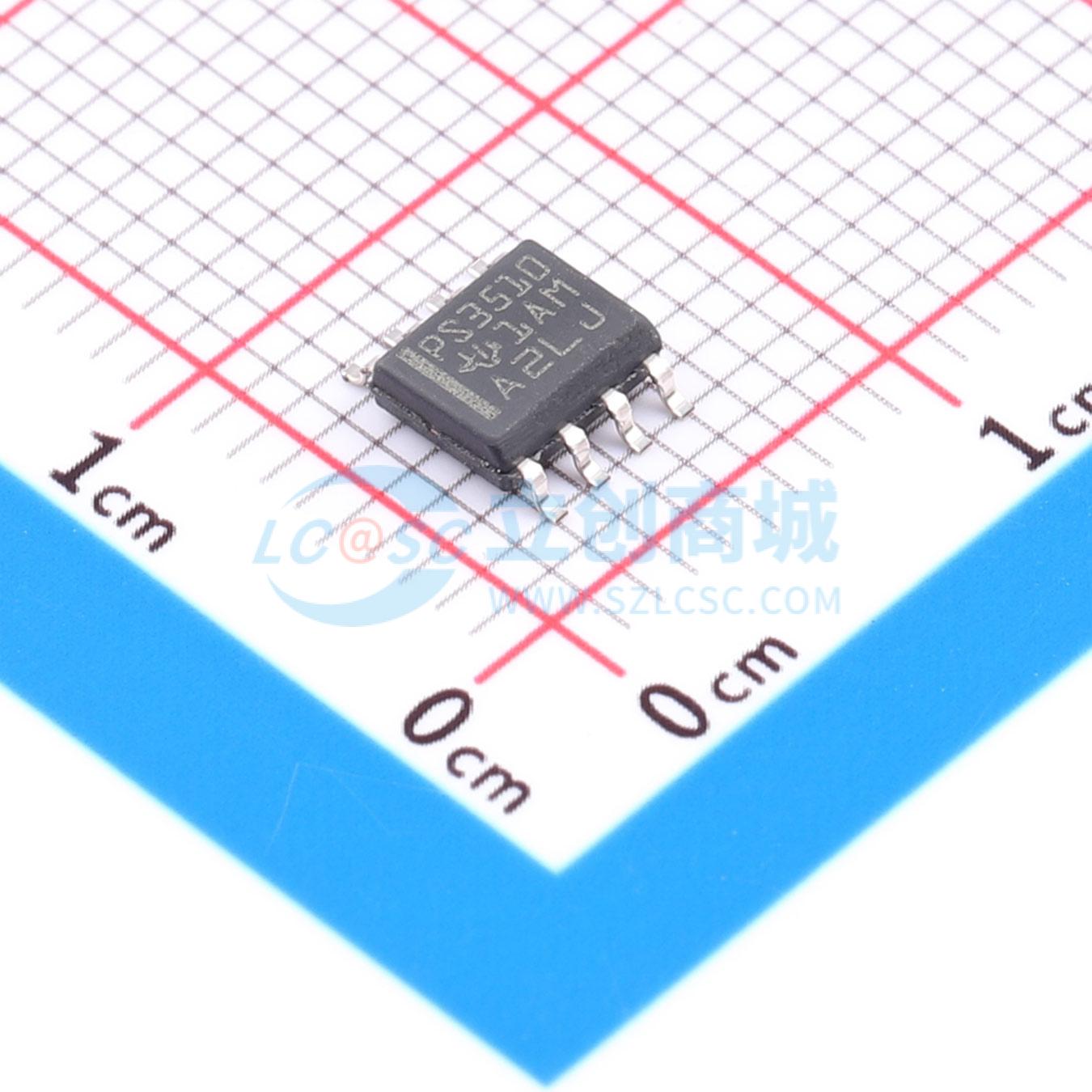

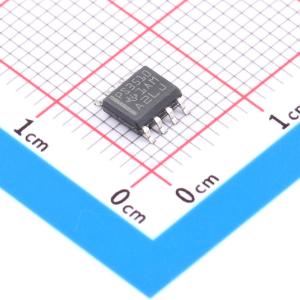

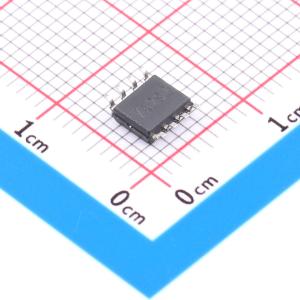

TPS3510D

TPS3510/1是电源监控器件，用于减少个人电脑开关电源系统的外部元件，可提供保护电路、电源良好指示、故障保护输出以及PSON控制功能，工作温度范围为-40℃~85℃。

• 支持的电源电压范围为4V~15V
• 可为12V、5V、3.3V提供过压保护与锁存功能，可为5V、3.3V提供欠压保护与锁存
• 故障保护输出为开漏输出级结构
• 为电源良好输入、3.3V、5V提供开漏电源良好输出信号
• 内置电源良好延时：TPS3510延时为300ms，TPS3511延时为150ms
• 为5V和3.3V电源提供75ms短路开启保护延时
• PSON控制到FPO关断延时为2.3ms
• PSON控制消抖时间为38ms
• 可对宽度不小于3μ的噪声进行消抖处理
• 当PGI、3.3V、5V电压均上升至欠压阈值以上后，电源良好输出经过设定延时后变为高电平；当任意一路电压下降至欠压阈值以下后，电源良好输出立即禁用，经过150μs消抖
• 欠压状态持续超过146μs时，故障保护输出变为高电平，电源良好输出变为低电平，故障状态会被锁存，直至PSON从低电平切换到高电平或电源被移除
• PSON为低电平有效信号，可开启所有主电源轨；当PSON为高电平或开路时，故障保护输出为高电平，主电源轨不输出电流
• 故障锁存后，仅待机电源不受影响，将PSON从低电平切换到高电平即可复位故障保护锁存
• PSON电平切换时，38ms消抖模块工作，可避免输入毛刺干扰FPO输出；PSON拉低后欠压功能禁用75ms，可防止开启失败；关断时PSON到FPO额外增加2.3ms延时
• FPO引脚可通过上拉电阻连接最高15V电压

• 个人电脑开关电源系统
