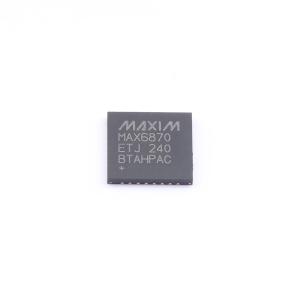

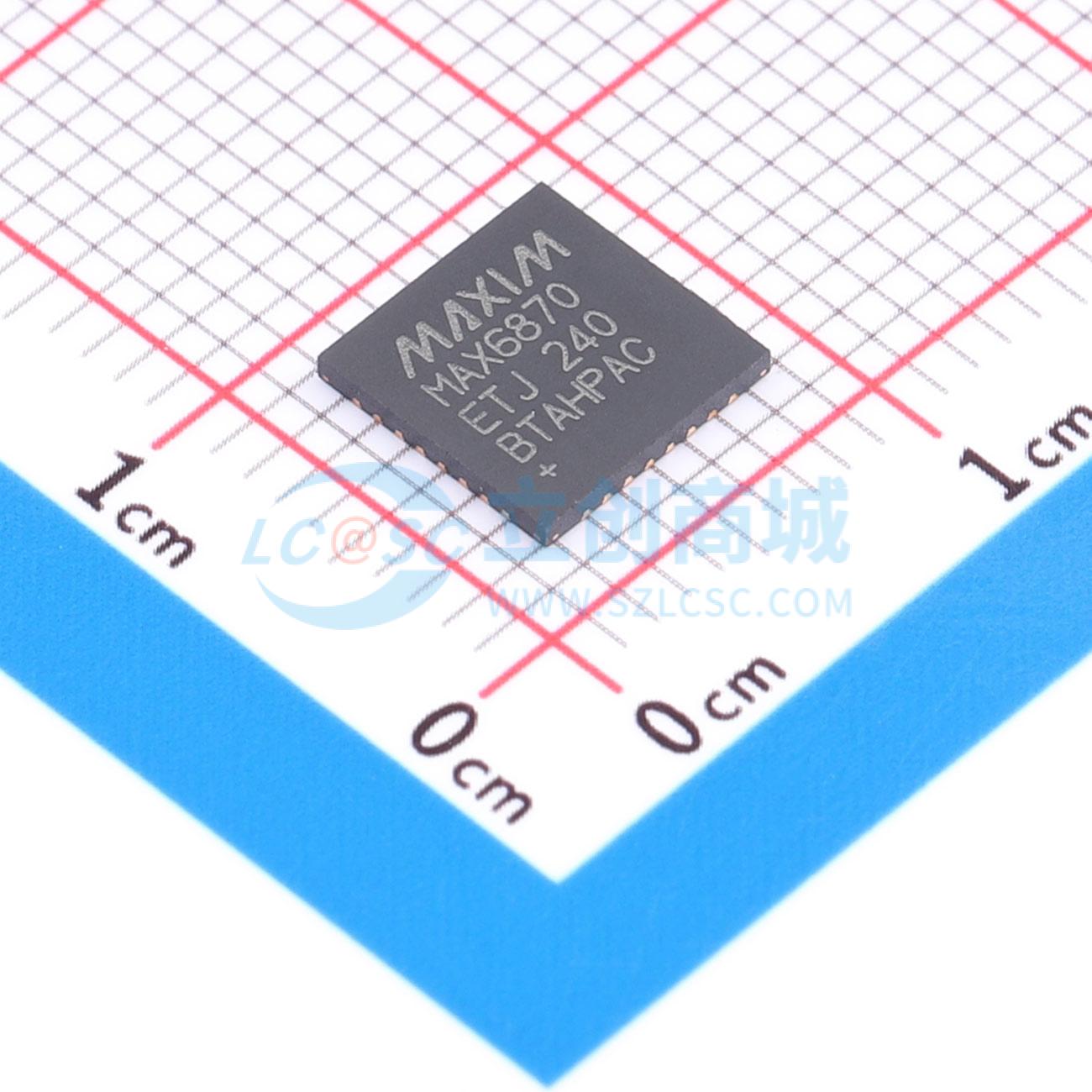

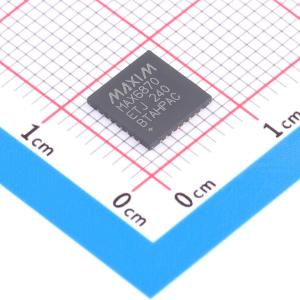

MAX6870ETJ+

描述: EEPROM可编程、六/四路电源排序器/监控电路，带有ADC、EEPROM可编程、六/四路、电源排序器/监控电路，带有ADC
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX6870ETJ+
商品编号: C1354364

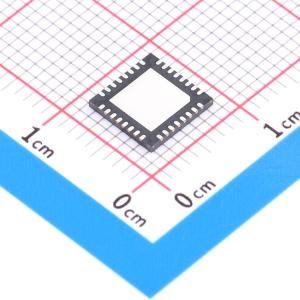

商品封装: QFN-32-EP(7x7)
包装方式: 管装
商品毛重: 0.001克(g)

商品参数

参数完善中

商品特性

MAX6870/MAX6871是EEPROM可配置的多电压电源排序器/监控器，可监控多个电压检测器输入、两个辅助输入和四个通用逻辑输入。
MAX6870/MAX6871具备可编程输出，适用于高度可配置的电源排序应用。
所有电压检测器均提供两个可配置阈值，用于欠压/过压检测或双欠压检测。
一个高压输入（IN1）提供的检测器阈值电压范围为+2.5V至+13.2V，增量为50mV；或+1.25V至+7.625V，增量为25mV。
一个双极性输入（IN2）提供的检测器阈值电压范围为±2.5V至±15.25V，增量为50mV；或±1.25V至±7.625V，增量为25mV。
正输入（IN3 - IN6）提供的检测器阈值电压范围为+1V至+5.5V，增量为20mV；或+0.5V至+3.05V，增量为10mV。
可编程输出级可控制电源排序或系统复位/中断。
可编程输出选项包括：高电平有效、低电平有效、开漏、弱上拉、推挽和电荷泵。
可编程定时延迟模块可配置每个输出在失效前等待25μs至1600ms。
故障寄存器记录导致每个输出置位的条件（欠压、过压、手动复位等）。
内部10位ADC通过多路复用器监控电压检测器输入和两个辅助输入，该多路复用器每200ms自动对所有输入进行一次扫描。
兼容SMBus/I2C的串行数据接口可对MAX6870/MAX6871的配置EEPROM、配置寄存器、内部4kb用户EEPROM、ADC寄存器和故障寄存器进行编程和通信。
MAX6870/MAX6871采用7mm×7mm×0.8mm的32引脚薄型QFN封装，工作温度范围为扩展的-40°C至+85°C。
六个（MAX6870）或四个（MAX6871）可配置输入电压检测器：一个高压输入（阈值为+1.25V至+7.625V或+2.5V至+13.2V）；一个双极性电压输入（阈值为±1.25V至±7.625V或±2.5V至±15.25V）；四个（MAX6870）或两个（MAX6871）正电压输入（阈值为+0.5V至+3.05V或+1V至+5.5V）。
四个通用逻辑输入
两个可配置看门狗定时器
八个（MAX6870）或五个（MAX6871）可编程输出：高电平有效、低电平有效、开漏、弱上拉、推挽、电荷泵；定时延迟范围为25μs至1600ms
10位内部ADC监控输入电压检测器和两个辅助输入
裕量禁用和手动复位控制
内部1.25V参考电压或外部参考电压输入
内部4kb用户EEPROM：耐久性为100,000次擦除/写入周期；数据保留时间为10年
兼容I2C/SMBus的串行配置/通信接口
阈值精度为±1%

应用领域

电信/中心局系统
网络系统
服务器/工作站
基站
存储设备
多微处理器/电压系统
