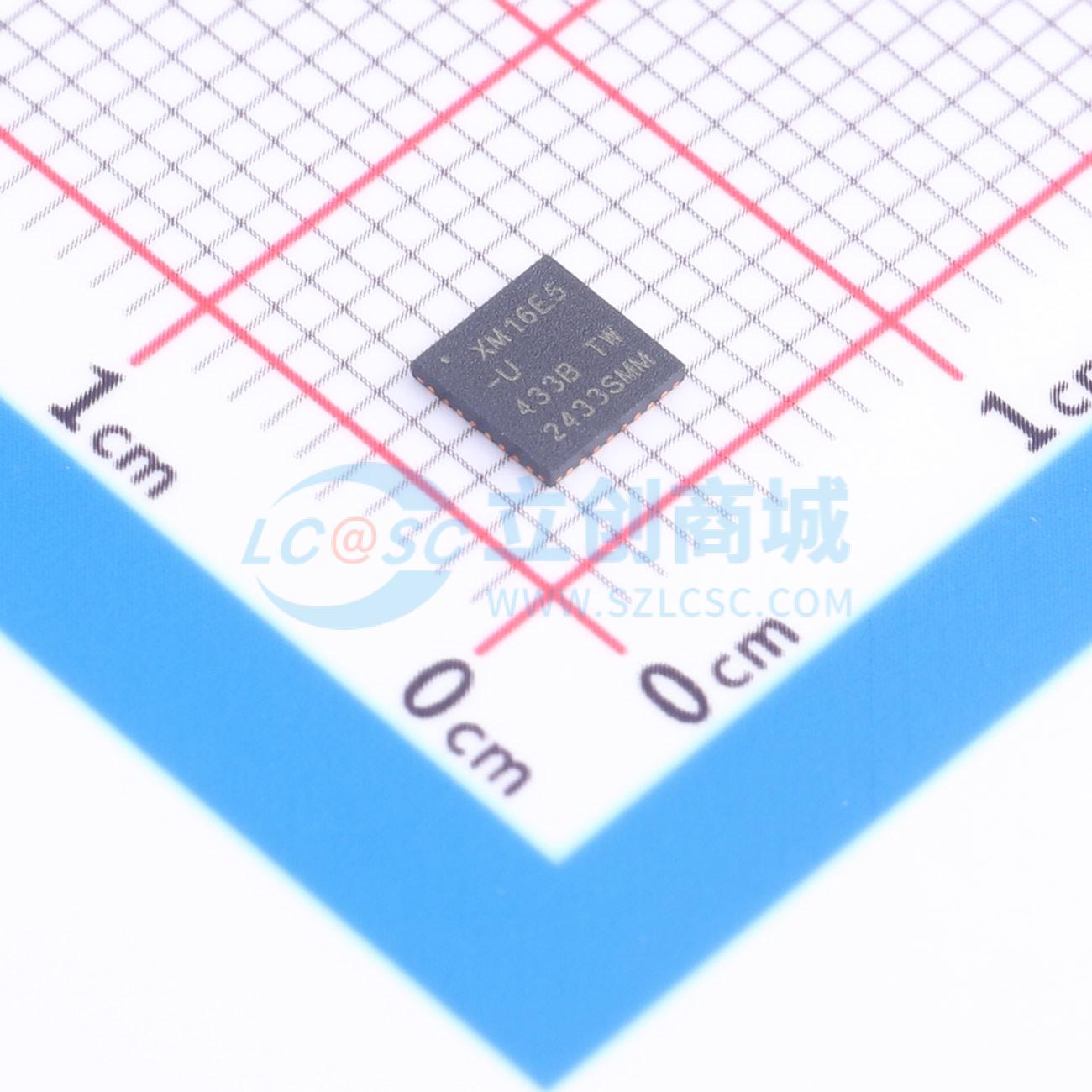

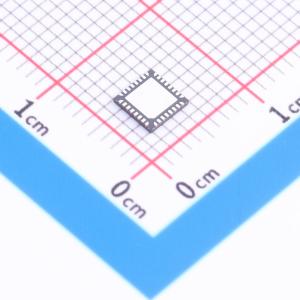

ATXMEGA16E5-M4U

AVR XMEGA E5 是一系列基于增强型 RISC 架构的低功耗、高性能且外设丰富的8/16位微控制器。XMEGA E5 是32引脚设备，Flash容量从8KB到32KB不等，SRAM容量从1KB到4KB，EEPROM容量从512字节到1KB，并且有高达4KB的启动区。ATxmegaE5设备的最大工作频率为32MHz。通过单时钟周期执行指令，这些设备实现了接近每兆赫兹一百万条指令（MIPS）的CPU吞吐量，允许系统设计者优化功耗与处理速度。

AVR XMEGA E5 设备提供以下特性：支持读写同时进行的在系统可编程Flash；内部EEPROM和SRAM；四通道增强型DMA（EDMA）控制器；八通道事件系统，支持异步事件；可编程多级中断控制器；26个通用I/O线；CRC-16（CRCCCITT）和CRC-32（IEEE 802.3）生成器；一个具有定时器、计数器和逻辑功能的XMEGA自定义逻辑模块（XCL）；带数字校正的16位实时时钟（RTC）；三个灵活的16位定时器/计数器，带有比较和PWM通道；两个USART；一个两线串行接口（TWI），允许同时作为主设备和从设备；一个串行外设接口（SPI）；一个十六通道、12位ADC，具有可编程增益、偏移和增益校正、平均值计算、过采样和抽取功能；一个两通道12位DAC；两个模拟比较器（ACs），支持窗口模式和电流源；具有独立内部振荡器的可编程看门狗定时器；精确的内部振荡器，带PLL和预分频器；以及可编程掉电检测。

程序和调试接口（PDI），一种快速的两针接口，用于编程和调试，是可用的。

AVR XMEGA E5 设备有五种软件可选的节能模式。空闲模式停止CPU运行，但允许SRAM、EDMA控制器、事件系统、中断控制器及所有外设继续工作。掉电模式保存SRAM和寄存器内容，但停止振荡器，禁用其他所有功能直到下一个TWI或引脚变化中断或复位。在省电模式下，异步实时时钟继续运行，允许应用程序在其余部分处于睡眠状态时保持定时基准。在待机模式下，外部晶体振荡器继续运行而其余部分处于睡眠状态。这使得可以从外部晶体非常快速地启动，同时结合了低功耗。在扩展待机模式下，主振荡器和异步定时器都继续运行。在每个省电、待机或扩展待机模式中，内部8MHz振荡器的低功耗模式允许非常快的启动时间并结合极低的功耗。

为了进一步降低功耗，在活动模式和空闲睡眠模式下可以选择性地停止每个单独外设的外围时钟，并且可以启用内部8MHz振荡器的低功耗模式。
