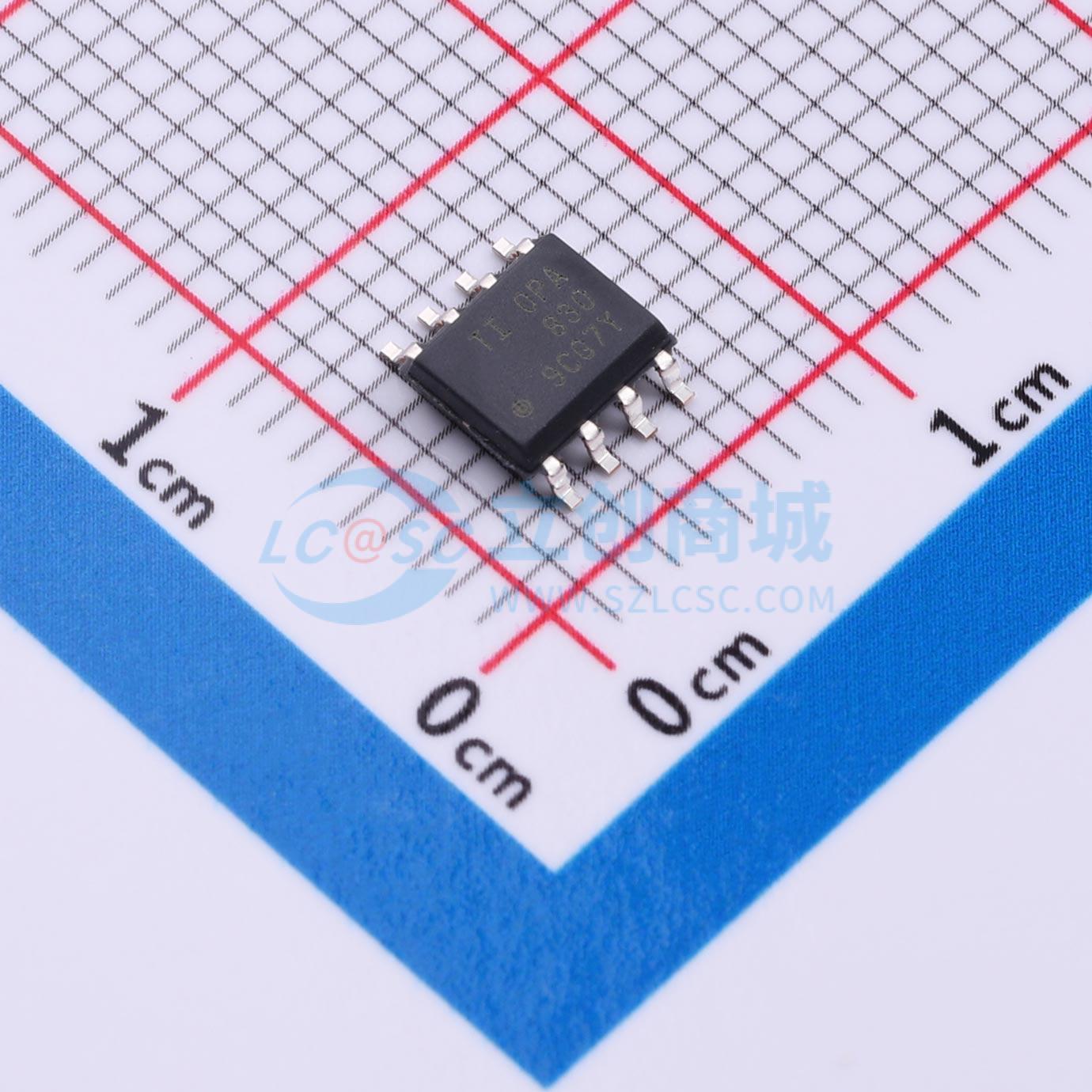

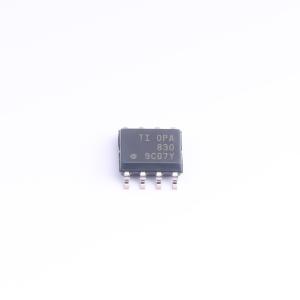

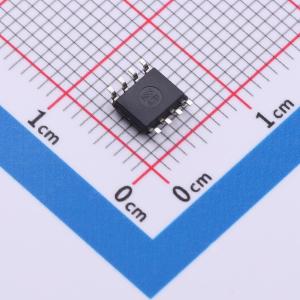

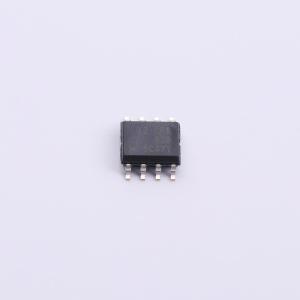

温馨提醒：图片仅供参考，商品以实物为准
OPA830IDR
低功耗、宽带电压反馈运算放大器，适用于单电源消费类视频产品和ADC输入缓冲级
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OPA830 低功耗、单电源运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA830IDR
- 商品编号
- C1348078
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 2.275克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 110MHz | |
| 输入失调电压(Vos) | 6.5mV | |
| 输入失调电压温漂(Vos TC) | 20uV/℃ | |
| 压摆率(SR) | 550V/us | |
| 输入偏置电流(Ib) | 13uA | |
| 输入失调电流(Ios) | 1.2uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 9.2nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 5.9mA | |
| 输出电流 | 80mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 2.8V~11V | |
| 双电源电压(Vee~Vcc) | -5.5V~-1.4V；1.4V~5.5V | |
| 功能特性 | - |
商品概述
OPA830是一款低功耗、单电源、宽带电压反馈放大器，专为3V或5V单电源供电设计，也支持在±5V或+10V电源下工作。输入范围可扩展至负电源以下和正电源1.7V以内，使用互补共发射极输出，可在驱动150Ω时提供任一电源25mV以内的输出摆幅，具备±80mA高输出驱动电流以及低差分增益和相位误差，可提供低失真运行，失真性能随信号摆幅减小而提高，9.2nV/√Hz的低输入电压噪声支持宽动态范围运行。
商品特性
- 增益为+1时带宽250MHz，增益为+2时带宽110MHz，增益带宽积110MHz
- 5V电源供电时电源电流为3.9mA，功耗低
- 电源电压范围灵活：双电源范围为±1.4V至±5.5V，单电源范围为2.8V至11V
- 输入范围包含负单电源接地
- 5V电源供电下输出摆幅可达4.88V
- 压摆率为550V/μs
- 输入电压噪声低至9.2nV/√Hz
- 最大输出驱动电流为±80mA
- 提供SO-8封装以及无铅SOT23-5封装
应用领域
- 单电源模数转换器ADC输入缓冲器
- 单电源视频线路驱动器
- CCD成像通道
- 低功耗超声波相关应用
- PLL集成器
- 便携式消费类电子产品
