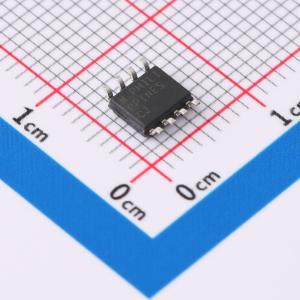

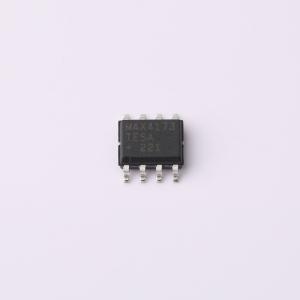

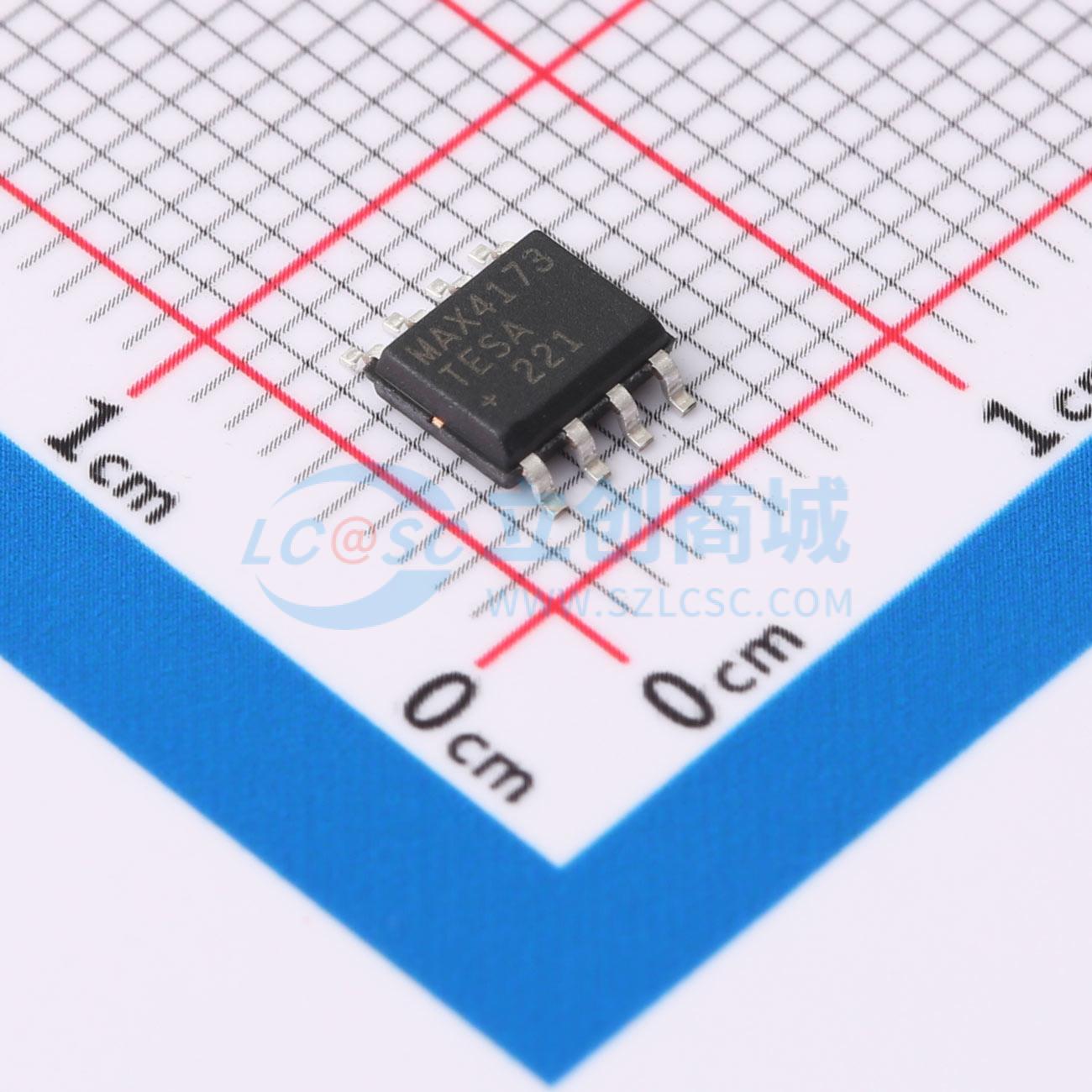

温馨提醒：图片仅供参考，商品以实物为准
MAX4173TESA+
低成本、SOT23封装、电压输出、高边电流检测放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该产品是一款低成本、高精度的高端电流检测放大器，采用微小的SOT23-6封装。它具有电压输出，无需增益设置电阻，适用于笔记本电脑、手机和其他需要电流监测的系统。高端电流监测在电池供电系统中特别有用，因为它不会干扰电池充电器的接地路径。输入共模范围为0至+28V，与电源电压无关，即使连接到深度放电的电池时，电流检测反馈也能保持有效
- 商品型号
- MAX4173TESA+
- 商品编号
- C1348010
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.508克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | 0V~28V | |
| 增益 | 20V/V | |
| 带宽 | 1.7MHz | |
| 输入偏置电流(Ib) | 50uA | |
| 输入失调电压(Vos) | 300uV |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 28V | |
| 单电源 | 3V~28V | |
| 静态电流(Iq) | 420uA | |
| 输出电流 | 20mA | |
| 共模抑制比(CMRR) | 90dB |
商品概述
MAX4173高端电流检测放大器的输入共模范围为0至+28V，且与电源电压无关。这一特性允许在电池深度放电时监测电池输出电流，还能在高于电源电压的情况下进行高端电流检测。
商品特性
- 高精度，共模范围为+28V至±288V，工作电压低至V，与电源电压无关
- 提供三种增益版本：+20V/V（MAX4173T）、+50V/V（MAX4173F）、+100V/V（MAX4173H）
- 满量程精度为±0.5%
- 输入失调电压为±3mV（MAX4173T）
- 带宽宽达1.7MHz（MAX4173T）
- 电源电流为420μA
- 采用节省空间的SOT23封装
应用领域
- 笔记本电脑
- 便携式/电池供电系统
- 智能电池组/充电器
- 手机
- 电源管理系统
- 通用系统/板级电流监测
- 功率放大器偏置控制
- 精密电流源
